HMコネクタ（2mmピッチハードメトリックコネクタ） XC8

Name: HMコネクタ（2mmピッチハードメトリックコネクタ） XC8
Brand: オムロン
SKU: 222004921068
Rating: 4 (1 reviews)

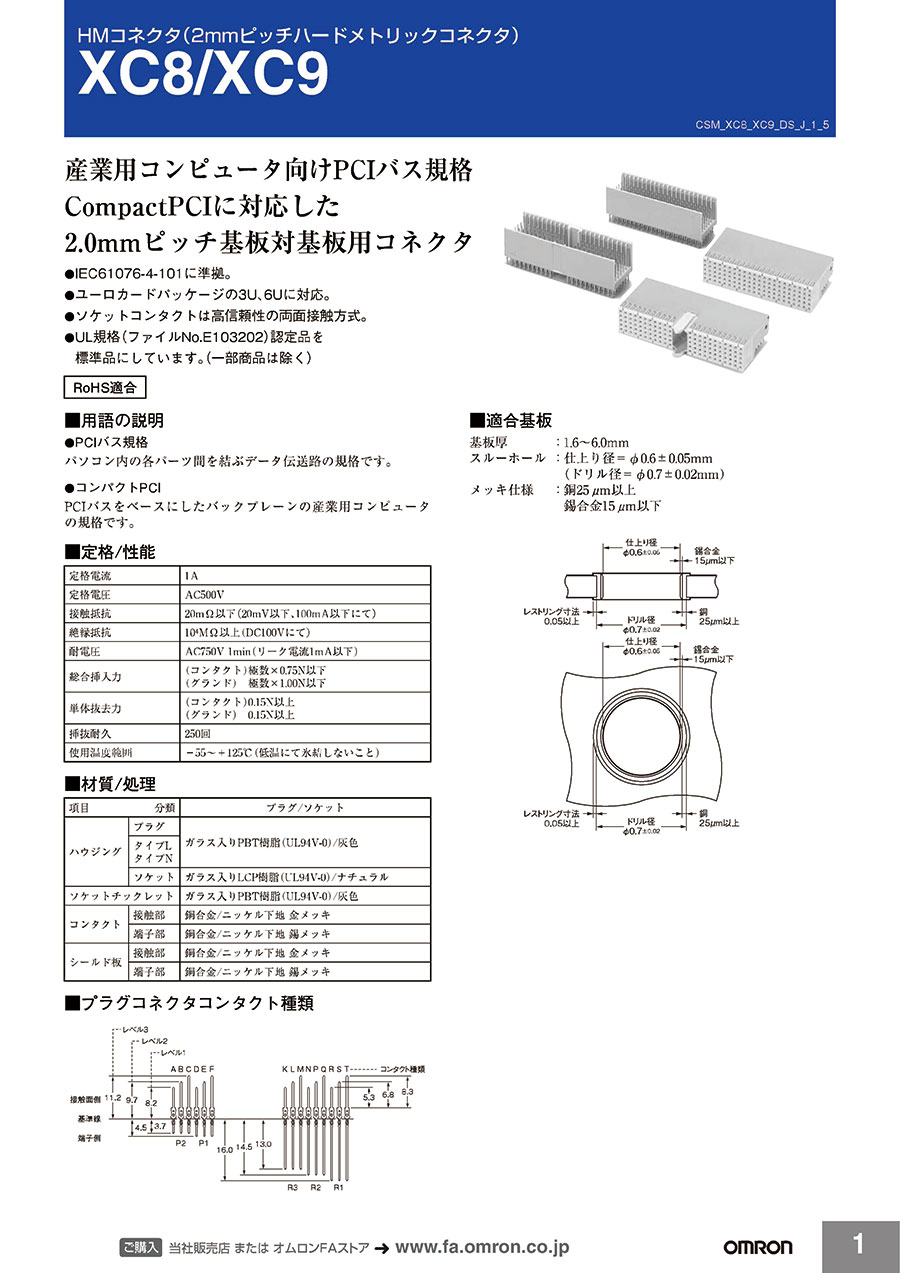

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 445円～2,920円

税込単価: 490円～3,212円

産業用コンピュータ向けPCIバス規格CompactPCIに対応した2.0mmピ...

詳細情報を確認する

用途
対基板
使用電流 (A)
1
使用電圧 (V)
AC500
用途詳細
基板対基板

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

HMコネクタ（2mmピッチハードメトリックコネクタ）　XC8 / XC9:関連画像

HMコネクタ（2mmピッチハードメトリックコネクタ）の外観

XC8A-1101S-0の外形図

XC8A-1101S-0の寸法図

*コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。

XC8A-1101S-0のプリント基板加工寸法図

XC8A-1101S-0のコンタクト配置

XC8A-1101S-0のコンタクト種類

XC8A-1101S-4の外形図

XC8A-1101S-4の寸法図

*1. コネクタ本体への端子番号表示は、IEC61076-4-101に準拠しており、CompactPCI仕様準拠の番号表示とは合致しませんのでご注意ください。
*2. ロケータプレートは、装着した状態で、基板へ実装してください。

XC8A-1101S-4のプリント基板加工寸法図

XC8A-1101S-4のコンタクト配置

共通事項／単位：mm

定格電流	1A
定格電圧	AC500V
接触抵抗	20mΩ以下（20mV以下、100mA以下にて）
絶縁抵抗	10⁴MΩ以上（DC100Vにて）
耐電圧	AC750V 1min（リーク電流1mA以下）
総合挿入力	（コンタクト）極数×0.75N以下（グランド）極数×1.00N以下
単体抜去力	（コンタクト）0.15N以上（グランド）0.15N以上
挿抜耐久	250回
使用温度範囲	-55～+125℃（低温にて氷結しないこと）

※ 上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

ピン数

接続方向

種類

基板取付け方法

耐電圧

(1min/リーク電流1mA以下)

接触部のメッキ

端子部のメッキ

RoHS?

最小発注数量

110	ストレート	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個
110	-	ハウジング	-	-	-	-	-	1個
110	アングル	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個
110	アングル	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個
95	-	ハウジング	-	-	-	-	-	1個
95	-	ハウジング	-	-	-	-	-	1個
110	-	ハウジング	-	-	-	-	-	1個
110	ストレート	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個
110	ストレート	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個
110	-	ハウジング	-	-	-	-	-	1個
95	アングル	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個
110	アングル	-	基板穴挿入	AC750V	銅合金/ニッケル下地金メッキ	銅合金/ニッケル下地錫メッキ	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
501円 ( 551円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
2,325円 ( 2,558円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
759円 ( 835円 )	在庫品1日目当日出荷可能
445円 ( 490円 )	在庫品1日目当日出荷可能
2,028円 ( 2,231円 )	在庫品1日目当日出荷可能
2,455円 ( 2,701円 )	在庫品1日目当日出荷可能
689円 ( 758円 )	在庫品1日目当日出荷可能
2,041円 ( 2,245円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

産業用コンピュータ向けPCIバス規格CompactPCIに対応した2.0mmピッチ基板対基板用コネクタ。
【特長】
・IEC61076-4-101に準拠
・ユーロカードパッケージの3U、6Uに対応
・ソケットコンタクトは高信頼性の両面接触方式
・UL規格（ファイルNo.E103202）認定品を標準品（一部商品は除く）
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HMコネクタ（2mmピッチハードメトリックコネクタ） XC8のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具に使用

満足度：4.02019/02/13

測定するための治具の機械に相手方のコネクタが付いているため、合わせてこちらの商品を購入しました。まだ、使い始めて1ヶ月ぐ...もっと読む

1人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 HMコネクタ（2mmピッチハードメトリックコネクタ） XC8	DINコネクタ（4列 128極タイプ） XC5（多極）	JST FPC / FFC コネクタ, メス, 8極, 0.5mm	JST コネクタハウジング 8極 1列 2mm SANシリーズ	JST コネクタハウジング 8極 1列 2.5mm SCNシリーズ	DINコネクタ（ツイン・コンタクトタイプ） XC5（DIN標準）
メーカー	オムロン	オムロン	日本圧着端子製造	日本圧着端子製造	日本圧着端子製造	オムロン
通常価格	445円-	1,470円 -	204円	58円	48円	316円 -
通常出荷日	在庫品1日目	在庫品1日目	5日目	5日目	5日目	在庫品1日目〜
用途	対基板	対基板	対基板	対基板	対基板	対基板
使用電流(A)	1	2	AC/DC0.5	AC/DC2	AC/DC3	2
使用電圧(V)	AC500	AC300	AC/DC50	AC/DC250	AC/DC250	AC300
用途詳細	基板対基板	-	-	-	-	-
