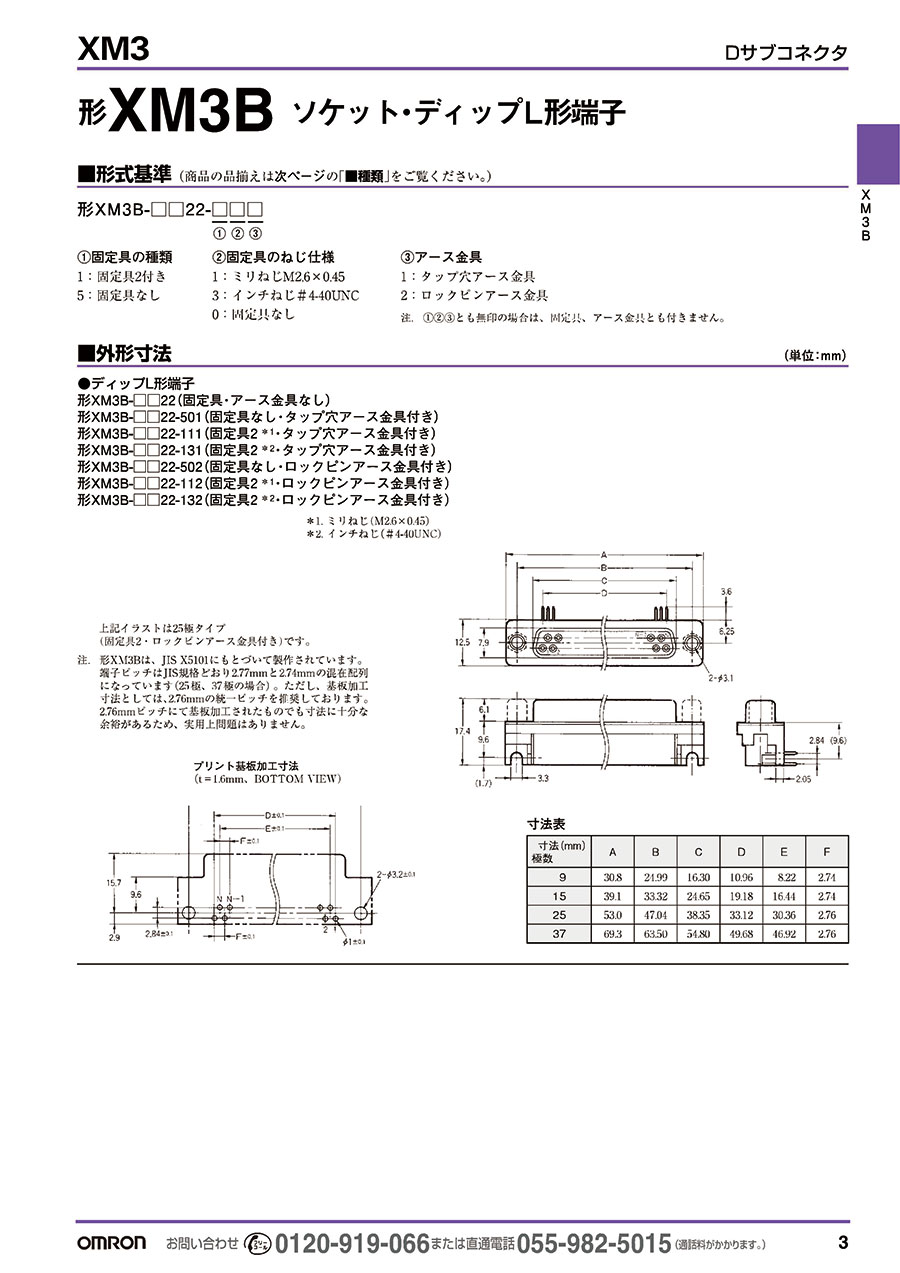

Dサブコネクタ 形XM3
- 通常単価(税別)
- 328円～2,191円特別価格
- 税込単価
- 361円～2,410円特別価格
通常出荷日：在庫品1日目～1日目一部当日出荷可能
OA機器のインターフェースに最適なDサブコネクタ。【特長】・EMI対策用のシールドコネクタ・各種の固定...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が47型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
定格/性能
| 項目 | 形式 |
|---|---|
| プラグソルダーカップ端子 形XM3A ソケット ディップL形端子 形XM3B プラグディップL形端子 形XM3C（ただし37極除く全仕様） 形XM3C-0922-□□□ 形XM3C-1522-□□□ 形XM3C-2522-□□□ ソケットソルダーカップ端子 形XM3D ソケットディップストレート端子 形XM3F | |
| 定格電流 | 5A |
| 定格電圧 | AC300V |
| 接触抵抗 | 15mΩ以下（20mV以下、 100mA以下にて） |
| 絶縁抵抗 | 103MΩ以上（DC500Vにて） |
| 耐電圧 | AC1,000V 1min（リーク電流1mA以下） |
| 総合挿入力 | 極数×3.33N以下 |
| 単体抜去力 | 0.29N以上（φ0.99mmゲージにて） |
| 挿抜耐久 | 200回 |
| 使用温度範囲 | －55～＋105℃（低温にて氷結しないこと） |
| シールド効果（電界法） | パネル取付 25dB以上（30～900MHz） 基板取付 20dB以上（30～300MHz） |
材質/処理
| 項目 | 形式 | |||||
|---|---|---|---|---|---|---|
| 形XM3B | 形XM3C | 形XM3F | 形XM3A | 形XM3D | ||
| ハウジング | ガラス入りPBT樹脂 （UL94V-0）/黒色 | ガラス入りPBT樹脂 （UL94V-0）/乳白色 | ||||
| コンタクト | 接触部 | りん青銅/ニッケル下地 金メッキ（0.4μm） | 黄銅/ ニッケル下地 金メッキ（0.4μm） | りん青銅/ ニッケル下地 金メッキ（0.4μm） | ||
| 端子部 | りん青銅/ニッケル下地 錫メッキ（2μm） | りん青銅/ニッケル下地 錫メッキ（3μm） | 黄銅/ ニッケル下地 錫メッキ（3μm） | りん青銅/ ニッケル下地 錫メッキ（3μm） | ||
| シェル | 鋼/ニッケルメッキ | |||||
適合電線
- ソルダーカップ端子の適合電線は、AWG22～28（単線、より線）。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
643円 ( 707円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
757円 ( 833円 ) | 在庫品1日目当日出荷可能 |
941円 ( 1,035円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
493円 ( 542円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
493円 ( 542円 ) | 在庫品1日目当日出荷可能 |
748円 ( 823円 ) | 在庫品1日目当日出荷可能 |
748円 ( 823円 ) | 在庫品1日目当日出荷可能 |
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
616円 ( 678円 ) | 在庫品1日目当日出荷可能 |
771円 ( 848円 ) | 在庫品1日目当日出荷可能 |
925円 ( 1,018円 ) | 在庫品1日目当日出荷可能 |
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
586円527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
513円 ( 564円 ) | 在庫品1日目当日出荷可能 |
551円 ( 606円 ) | 在庫品1日目当日出荷可能 |
908円 ( 999円 ) | 1日目 |
940円 ( 1,034円 ) | 1日目 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 在庫品1日目当日出荷可能 |
647円 ( 712円 ) | 在庫品1日目当日出荷可能 |
1,016円 ( 1,118円 ) | 1日目 |
886円 ( 975円 ) | 1日目 |
657円 ( 723円 ) | 在庫品1日目当日出荷可能 |
809円 ( 890円 ) | 在庫品1日目当日出荷可能 |
1,443円 ( 1,587円 ) | 在庫品1日目当日出荷可能 |
2,191円 ( 2,410円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
534円 ( 587円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
709円 ( 780円 ) | 在庫品1日目当日出荷可能 |
709円 ( 780円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
1,328円 ( 1,461円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
OA機器のインターフェースに最適なDサブコネクタ。
【特長】
・EMI対策用のシールドコネクタ
・各種の固定具、アース金具を準備
・金属シェルつき、小型堅牢タイプ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
Dサブコネクタ 形XM3のレビュー
測定器の外部端子用
3
3.02017/05/11
至急必要だったため急いで注文したらフードが別売りだった。自分の確認不足とはいえ、備考としてフードは別品番の旨記載があった...もっと読む
3人が参考にしています。
既存機械との入出力信号
5
5.02016/10/04
フードにはゴムカバーも入っており、使いやすく良かったです。
ハンダ側にもピン番号があればよりよかったです。
3人が参考にしています。
生産設備
5
5.02023/01/20
電気的、機械的に十分に信頼性がありますので
安心して使用できます。
0人が参考にしています。
ケーブル製作
5
5.02022/05/02
商社でもなかなか手に入らず困っていたところミスミで購入できました。
購入数の制限もなく、大変助かりました。
0人が参考にしています。
設備ケーブル用
4
4.02020/09/04
設備のケーブル作成時に使用しました。問題無く使用出来ています。即日で納品されるので毎回購入しています。
0人が参考にしています。
