DINソケットシーケンスコネクタ XC7
- 使用電流 (A)
- 2
- 使用電圧 (V)
- AC300
- 基板取付け方法
- 基板穴挿入
- 耐電圧 (1min/リーク電流1mA以下)
- AC1000V
- 接触部のメッキ
- ニッケル下地 金/パラジウムメッキ
- 端子部のメッキ
- ニッケル下地 金/パラジウムメッキ
閲覧中の商品と併せてご検討ください
XC7C-9642の仕様・寸法情報
商品情報

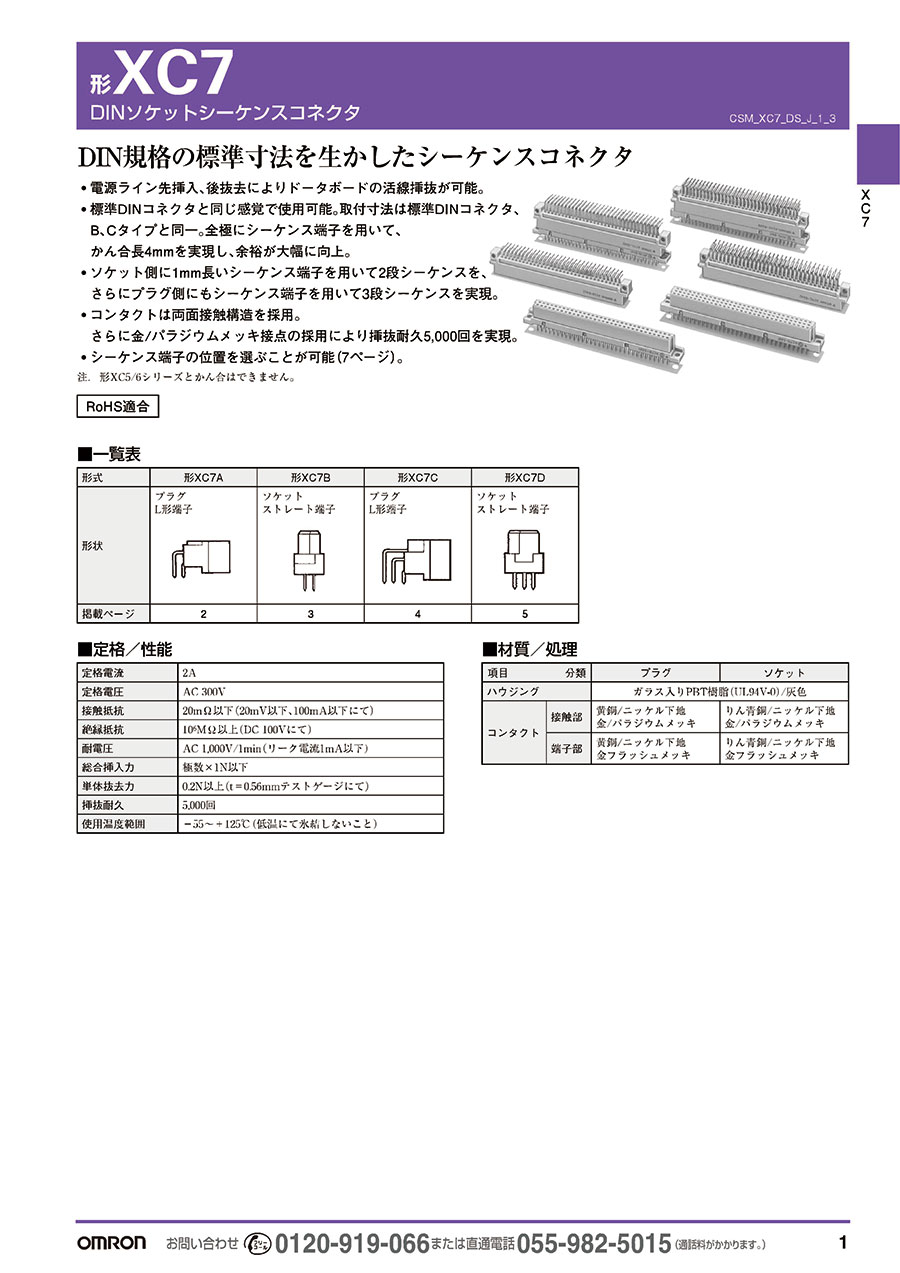

DINシーケンスコネクタ 形XC7の仕様
ディップL形端子 XC7C-9642の外形図
シーケンス端子位置：無
ディップストレート端子 XC7D-9641-N001の外形図
シーケンス端子位置：全端子
XC7C-9642の寸法図 単位：mm
XC7C-9642のプリント基板加工寸法（BOTTOM VIEW）単位：mm
XC7D-9641-N001の寸法図 単位：mm
XC7D-9641-N001 シーケンス端子の場合の寸法図 単位：mm
XC7D-9641-N001のプリント基板加工寸法（BOTTOM VIEW）単位：mm
定格／性能、材質／処理
| 定格電流 | 2A |
|---|---|
| 定格電圧 | AC 300V |
| 接触抵抗 | 20mΩ以下（20mV以下、100mA以下にて） |
| 絶縁抵抗 | 106MΩ以上（DC 100Vにて） |
| 耐電圧 | AC 1,000V/1min（リーク電流1mA以下） |
| 総合挿入力 | 極数×1N以下 |
| 単体抜去力 | 0.2N以上（t=0.56mmテストゲージにて） |
| 挿抜耐久 | 5,000回 |
| 使用温度範囲 | -55～+125℃（低温にて氷結しないこと） |
| 項目 | 分類 | ||
|---|---|---|---|
| プラグ | ソケット | ||
| ハウジング | ガラス入りPBT樹脂（UL94 V-0）／灰色 | ||
| コンタクト | 接触部 | 黄銅／ニッケル下地 金／パラジウムめっき | りん青銅／ニッケル下地 金／パラジウムめっき |
| 端子部 | 黄銅／ニッケル下地 金フラッシュめっき | りん青銅／ニッケル下地 金フラッシュめっき | |
- 極数：96
使用上の注意
はんだづけ作業
はんだづけ作業
自動はんだ
プラグにはテープでマスキングしてから自動はんだを行ってください。（左図）
自動はんだづけ条件（噴流式）について
- 1.はんだ温度 250±5℃
- 2.連続はんだ時間 5±1秒以内
かん合時の基本的な寸法例1
かん合時の基本的な寸法
基板への搭載について共通性をもたすため、左図のように取りつけ寸法が定められています。
α：3.55mm
マザーボードの取りつけ穴位置の中心線とドータボード間の寸法。（この中心線は、コネクタのb列よりa列側に0.3mmずれています。）
β：2.54mm
ドータボード取りつけ位置とa列間の寸法。
γ：5.3mm
ドータボード端面とa列の寸法。
δ：12.4～14.2mm
かん合時の接触信頼性を確保するためこの寸法範囲内で必ずご使用ください。
かん合時の基本的な寸法例2
かん合時の基本的な寸法
コネクタの外形寸法に関しては、左図のようなかん合条件が許容される寸法で決定されています。
※上記以外の仕様につきましては、カタログをご参照ください。
詳細情報
基本情報
DIN規格の標準寸法を生かしたシーケンスコネクタ。
【特長】
・電源ライン先挿入、後抜去によりドータボードの活線挿抜が可能
・標準DINコネクタと同じ感覚で使用可能。取付寸法は標準DINコネクタ、B、Cタイプと同一。全極にシーケンス端子を用いて、かん合長4mmを実現し、余裕が大幅に向上
・ソケット側に1mm長いシーケンス端子を用いて2段シーケンスを、さらにプラグ側にもシーケンス端子を用いて3段シーケンスを実現
・コンタクトは両面接触構造を採用。さらに金/パラジウムめっき接点の採用により挿抜耐久5,000回を実現
・形XC5/6シリーズとかん合不可
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に実装される
