オムロン

DINスタイルコネクタ（ツイン・コンタクトタイプ） XC5

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 288円～1,404円

税込単価: 317円～1,544円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

DINの思想を生かして拡大したDINスタイルコネクタシリーズの基板間コネクタ。...

用途
対基板
使用電流 (A)
2
使用電圧 (V)
AC300
基板取付け方法
基板穴挿入
耐電圧 (1min/リーク電流1mA以下)
AC1000V
接触部のメッキ
ニッケル下地金メッキ
端子部のメッキ
ニッケル錫メッキ

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

DINスタイルコネクタ（ツイン・コンタクトタイプ） XC5（DINスタイル）:関連画像

XC5（DINスタイル）の外観

形XC5A-□□82-1（ディップL形端子）の寸法図

形XC5A-□□82-1（ディップL形端子）のプリント基板加工寸法図

注. 商品には端子No.の印字はありません。

形XC5Aディップ端子の断面図

形XC5B-□□31-0 形XC5B-□□31-3 （ディップストレート端子）の寸法図

形XC5B-□□31-0 形XC5B-□□31-3 （ディップストレート端子）のプリント基板加工寸法図

注. 商品には端子No.の印字はありません。

XC5Bディップ端子の断面図

形XC5E-□□81-2（ディップストレート端子）の寸法図

形XC5E-□□81-2 形（ディップストレート端子）のプリント基板加工寸法図

注. 商品には端子No.の印字はありません。

形XC5Eディップ端子の断面図

共通事項／単位：mm

XC5（DINスタイル）の種類

形XC5A 2列配列タイププラグ DINスタイル1

極数	端子形状	形式
20	ディップL形端子	形XC5A-2082-1
32		形XC5A-3282-1
44		形XC5A-4482-1
50		形XC5A-5082-1
64		形XC5A-6482-1
100		形XC5A-0182-1

注. 当商品のハウジングはコーディングキーがついていませんのでコーディングはできません。

形XC5B 2列配列タイプソケット DINスタイル対応品

極数	端子形状	形式
14	ディップストレート端子	形XC5B-1431-3
16		形XC5B-1631-3
20		形XC5B-2031-0
30		形XC5B-3031-3
32		形XC5B-3231-0
44		形XC5B-4431-0
50		形XC5B-5031-0
64		形XC5B-6431-0

注. 20、32、44、50、64極（-0タイプ）は標準DIN コネクタハウジングを使用しているため、コーディングキー溝がついていますが、プラグとの関係においてコーディングはできません。
　　なお14、16、30極（-3タイプ）については専用品のためコーディングキー溝はありません。

形XC5E 2列配列タイププラグ DINスタイル2

極数	端子形状	形式
20	ディップL形端子	形XC5E-2081-2
30		形XC5E-3081-2
32		形XC5E-3281-2
44		形XC5E-4481-2
50		形XC5E-5081-2
64		形XC5E-6481-2

注. 当商品のハウジングはコーディングキーがついていませんのでコーディングはできません。

形XC5F 2列配列タイプソケット DINスタイル2

極数	端子形状	形式
20	ディップL形端子	形XC5F-2032-2
30		形XC5F-3032-2
44		形XC5F-4432-2
50		形XC5F-5032-2

注. 当商品のハウジングはコーディングキー溝がついていませんのでコーディングはできません。

形XC5K 高背スタッキングタイププラグ

形状	基板間30mmタイプ	基板間25mmタイプ	相手側・コネクタ形式
極数	基板間30mmタイプ	基板間25mmタイプ	相手側・コネクタ形式
16	形XC5K-1631-3A	形XC5K-1631-2A	形XC5B-1631-3
20	形XC5K-2031-3A	形XC5K-2031-2A	形XC5B-2031-0
32	形XC5K-3231-3A	形XC5K-3231-2A	形XC5B-3231-0

形XC5C 3列配列タイププラグ DINスタイル1

極数	端子形状	形式
96	ディップL形端子	形XC5C-9682-1

形XC5D 3列配列タイプソケット DINスタイル対応品

極数	端子形状	形式
64（中ヌキ）	ディップストレート端子	形XC5D-6431-0
96	ディップストレート端子	形XC5D-9631-0

XC5（DINスタイル）の定格／性能

定格電流	2A
定格電圧	AC 300V
接触抵抗	20mΩ以下（20mV以下、100mA以下にて） *
絶縁抵抗	10⁶MΩ以上（DC100Vにて）
耐電圧	AC 1,000V/1min（リーク電流1mA以下）
総合挿入力	極数×0.59N以下
単体抜去力	0.15N以上（t＝0.56mmテストゲージにて）
挿抜耐久	50回
使用温度範囲	-55～+125℃（低温にて氷結しないこと）

※形XC5Kは30mΩ以下（20mV以下、100mA以下にて）となります。
※上記以外の製品情報につきましてはカタログを参照してください。

型番リスト

表示件数

型番

ピン数	適用ピン・コンタクト	シリーズ	接続方向	代表規格	備考	最小発注数量

100	オス(プラグ)	その他	アングル	-	-	1個
20	オス(プラグ)	その他	アングル	-	-	2個
32	オス(プラグ)	その他	アングル	-	2列配列タイププラグ DINスタイル1	1個
44	オス(プラグ)	その他	アングル	-	-	1個
50	オス(プラグ)	その他	アングル	-	-	1個
64	オス(プラグ)	その他	アングル	-	2列配列タイププラグ DINスタイル1	1個
16	メス(ソケット)	その他	ストレート	-	-	2個
20	メス(ソケット)	その他	ストレート	-	-	1個
32	メス(ソケット)	その他	ストレート	-	-	1個
50	メス(ソケット)	その他	ストレート	-	-	1個
64	メス(ソケット)	その他	ストレート	-	2列配列タイプソケット DINスタイル対応品	1個
96	オス(プラグ)	その他	アングル	-	-	1個
64	メス(ソケット)	その他	ストレート	-	3列配列タイプソケット DINスタイル対応品　64極（中ヌキ）	1個
96	メス(ソケット)	その他	ストレート	-	-	1個
20	オス(プラグ)	その他	ストレート	-	-	2個
30	オス(プラグ)	その他	ストレート	-	-	2個
32	オス(プラグ)	その他	ストレート	-	-	1個
20	メス(ソケット)	その他	アングル	-	-	1個
30	メス(ソケット)	その他	アングル	-	-	1個
44	メス(ソケット)	その他	アングル	-	-	1個
16	オス(プラグ)	その他	ストレート	-	-	1個
20	オス(プラグ)	その他	ストレート	-	-	1個
20	オス(プラグ)	その他	ストレート	-	-	1個
32	オス(プラグ)	その他	ストレート	-	-	1個
32	オス(プラグ)	その他	ストレート	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,404円 ( 1,544円 )	在庫品1日目当日出荷可能
315円 ( 347円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
495円 ( 545円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	1日目
317円 ( 349円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	在庫品1日目当日出荷可能
504円 ( 554円 )	在庫品1日目当日出荷可能
664円 ( 730円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	在庫品1日目当日出荷可能
865円 ( 952円 )	在庫品1日目当日出荷可能
609円 ( 670円 )	在庫品1日目当日出荷可能
967円 ( 1,064円 )	在庫品1日目当日出荷可能
288円 ( 317円 )	在庫品1日目当日出荷可能
315円 ( 347円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	在庫品1日目当日出荷可能
348円 ( 383円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
563円 ( 619円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
404円 ( 444円 )	在庫品1日目当日出荷可能
418円 ( 460円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

DINの思想を生かして拡大したDINスタイルコネクタシリーズの基板間コネクタ。
【特長】
・DIN規格コネクターのかん合が可能
・基板上乗せスタイルとなっているため、自動はんだ実装に最適
・DINスタイル1はDINと同じ取付寸法を採用
・DINスタイル2はさらに取付寸法を広げ、余裕ある取付けを実現
・UL規格（ファイルNo.E103202）、CSA規格（ファイルNo.LR62678）認定品を標準品にしています（形XC5Kは除く）
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置など
・プリント基板に実装され、幅広いアプリケーションで活躍

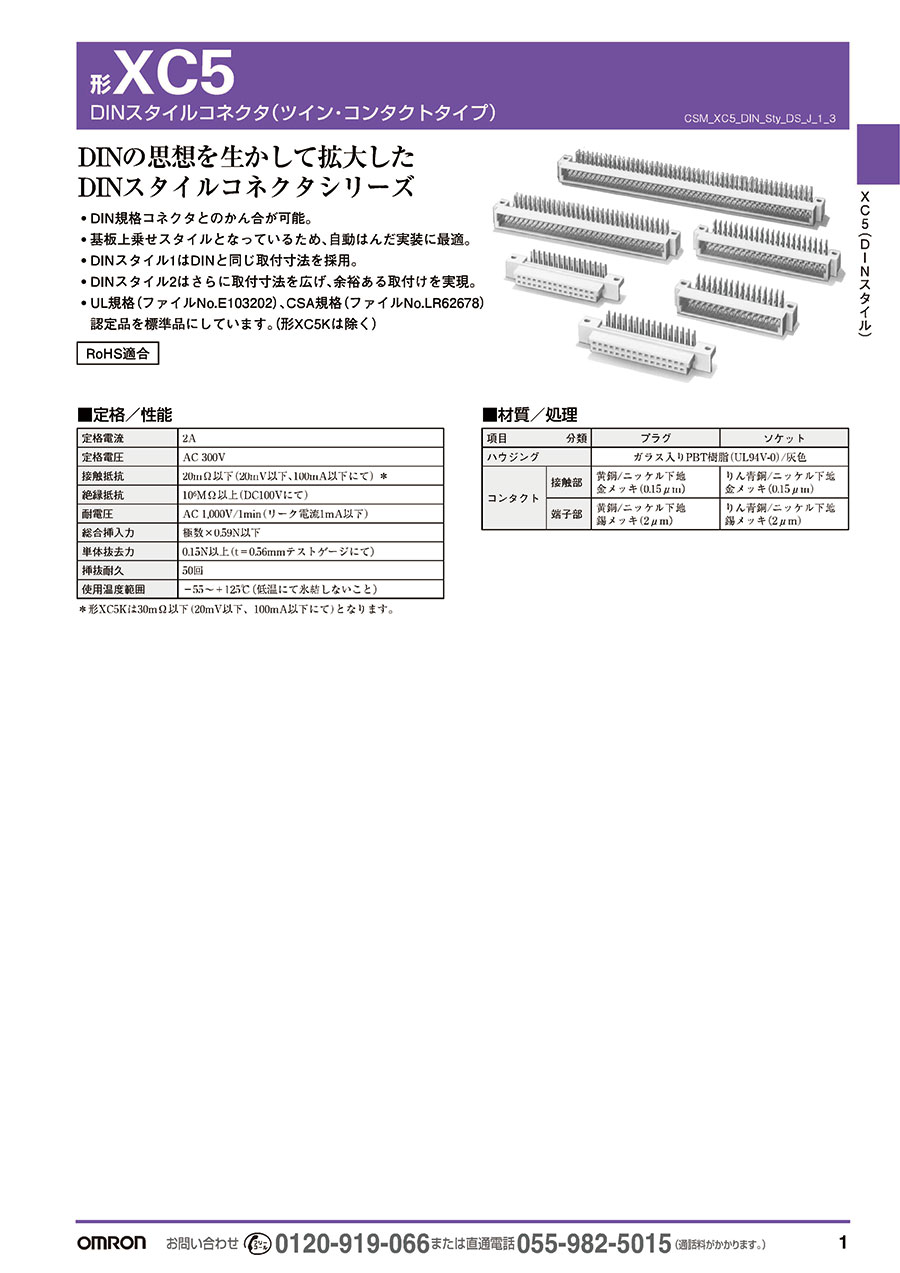

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
