オムロン

DINコネクタ（中・大電流用） XC4

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 1,156円～3,186円

税込単価: 1,272円～3,505円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

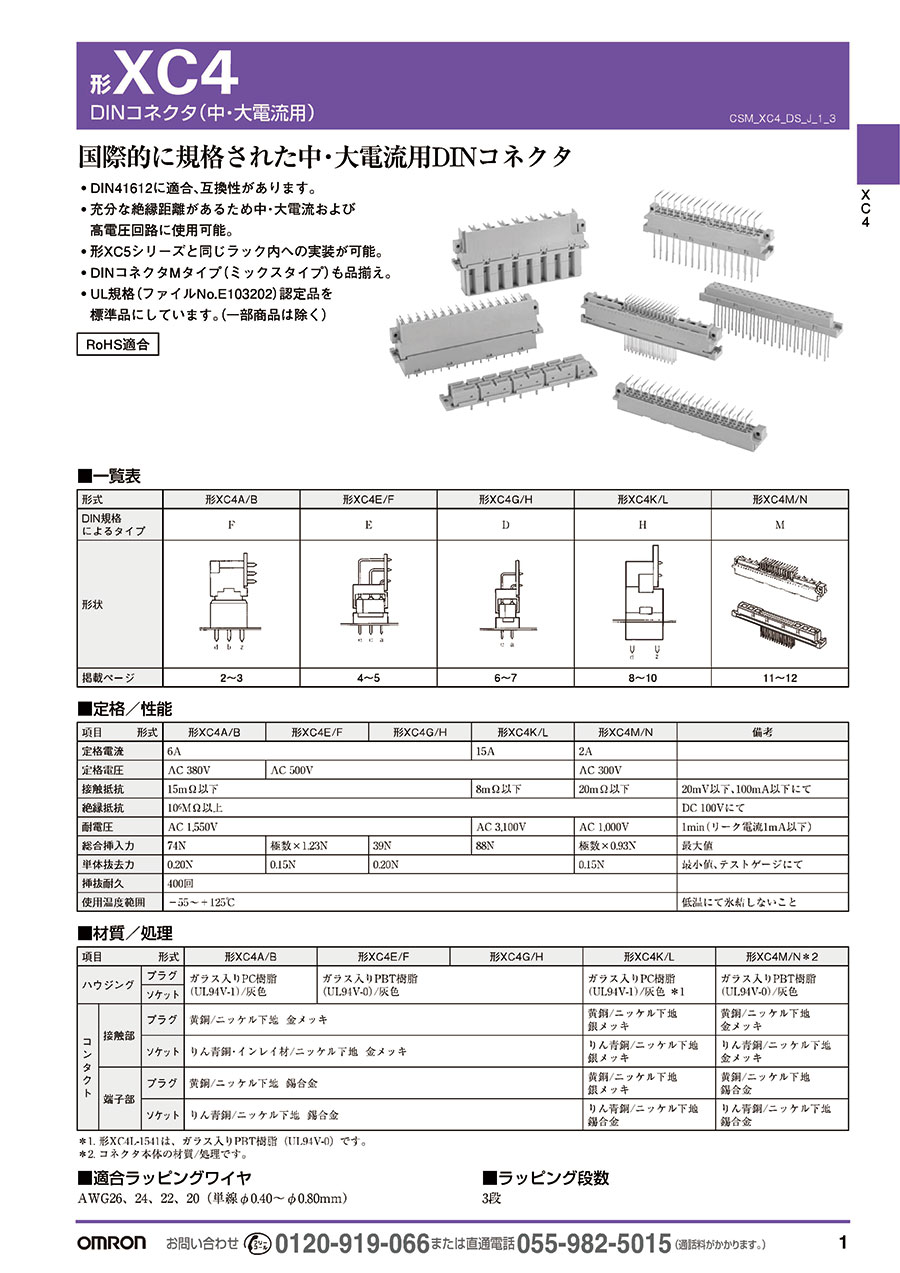

国際的に規格された中・大電流用DINコネクタ。【特長】・DIN41612に適合...

用途
対基板
シリーズ
DIN
基板取付け方法
基板穴挿入
保護機能(耐環境性)
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

XC4形の外観

形XC4A-4812（ディップL形端子）の寸法図

極数：48
端子形状：ディップL形端子

形XC4A-4812（ディップL形端子）のプリント基板加工寸法図

形XC4B-4811 （ディップストレート端子）の寸法図

極数：48
端子形状：ディップストレート端子

形XC4B-4813 （ラッピングストレート端子）の寸法図

極数：48
端子形状：ラッピングストレート端子

形XC4B-4813 （ラッピングストレート端子）のプリント基板加工寸法図

形XC4B-4813 （ラッピングストレート端子）のパネル加工寸法図

形XC4G-3212（ディップL形端子）の寸法図

極数：32
端子形状：ディップL形端子

形XC4G-3212（ディップL形端子）のプリント基板加工寸法図

共通事項／単位：mm

XC4の定格／性能

形式	形XC4A/B	形XC4G/H	形XC4K/L	形XC4M/N	備考
定格電流	6A		15A	2A	-
定格電圧	AC 380V	AC 500V		AC 300V	-
接触抵抗	15mΩ以下		8mΩ以下	20mΩ以下	20mV以下、100mA以下にて
絶縁抵抗	10⁶MΩ以上				DC 100Vにて
耐電圧	AC 1,550V		AC 3,100V	AC 1,000V	1min（リーク電流1mA以下）
総合挿入力	74N	39N	88N	極数×0.93N	最大値
単体抜去力	0.20N	0.20N		0.15N	最小値、テストゲージにて
挿抜耐久	400回				-
使用温度範囲	-55～+125℃				低温にて氷結しないこと

※ 上記以外の製品情報につきましてはカタログを参照してください。

型番リスト

表示件数

型番

使用電流

(A)

使用電圧

(V)

ピン数

適用ピン・コンタクト

接続方向

耐電圧

(1min/リーク電流1mA以下)

接触部のメッキ

端子部のメッキ

端子形状

最小発注数量

6	AC380	48	オス(プラグ)	アングル	AC1550V	ニッケル下地金メッキ	ニッケル錫合金	ディップL形	1個
6	AC380	48	メス(ソケット)	ストレート	AC1550V	ニッケル下地金メッキ	ニッケル錫合金	ディップストレート	1個
6	AC380	48	メス(ソケット)	ストレート	AC1550V	ニッケル下地金メッキ	ニッケル錫合金	ラッピングストレート	1個
6	AC500	32	オス(プラグ)	アングル	AC1550V	ニッケル下地金メッキ	ニッケル錫合金	ディップL形	1個
6	AC500	32	メス(ソケット)	ストレート	AC1550V	ニッケル下地金メッキ	ニッケル錫合金	ラッピングストレート	1個
15	AC500	15	オス(プラグ)	アングル	AC3100V	ニッケル下地銀メッキ	ニッケル下地銀メッキ	ディップL形	1個
15	AC500	15	メス(ソケット)	ストレート	AC3100V	ニッケル下地銀メッキ	ニッケル下地錫合金	ディップストレート	1個
15	AC500	15	メス(ソケット)	ストレート	AC3100V	ニッケル下地銀メッキ	ニッケル下地錫合金	ファストンタブ	1個

通常単価(税別) (税込単価)	通常出荷日

1,182円 ( 1,300円 )	在庫品1日目当日出荷可能
1,935円 ( 2,129円 )	在庫品1日目当日出荷可能
1,805円 ( 1,986円 )	在庫品1日目当日出荷可能
1,156円 ( 1,272円 )	在庫品1日目当日出荷可能
2,325円 ( 2,558円 )	在庫品1日目当日出荷可能
2,455円 ( 2,701円 )	在庫品1日目当日出荷可能
2,975円 ( 3,273円 )	在庫品1日目当日出荷可能
3,186円 ( 3,505円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

国際的に規格された中・大電流用DINコネクタ。
【特長】
・DIN41612に適合、互換性あり
・充分な絶縁距離があるため中・大電流および高電圧回路に使用可能
・形XC5シリーズと同じラック内への実装が可能
・DINコネクタMタイプ（ミックスタイプ）も品揃え
・UL規格（ファイルNo.E103202）認定品を標準品にしています（一部商品は除く）
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器などで使用
・セキュリティ装置などのプリント基板に実装され、幅広いアプリケーションで活躍

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
