DINコネクタ（ファインフィット・Wピンタイプ） XC5（ファインフィット）

カタログ |

通常単価(税別): 2,904円～3,440円

税込単価: 3,194円～3,784円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

国際規格のDINコネクタの無はんだ接続（通称プレスフィット）シリーズ。【特長】...

用途
対基板
使用電流 (A)
2
使用電圧 (V)
AC300
ピン数
96
適用ピン・コンタクト
メス(ソケット)
シリーズ
DIN
接続方向
ストレート
基板取付け方法
基板穴挿入
耐電圧 (1min/リーク電流1mA以下)
AC1000V
接触部のメッキ
ニッケル下地金メッキ
端子部のメッキ
ニッケル下地金メッキ

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

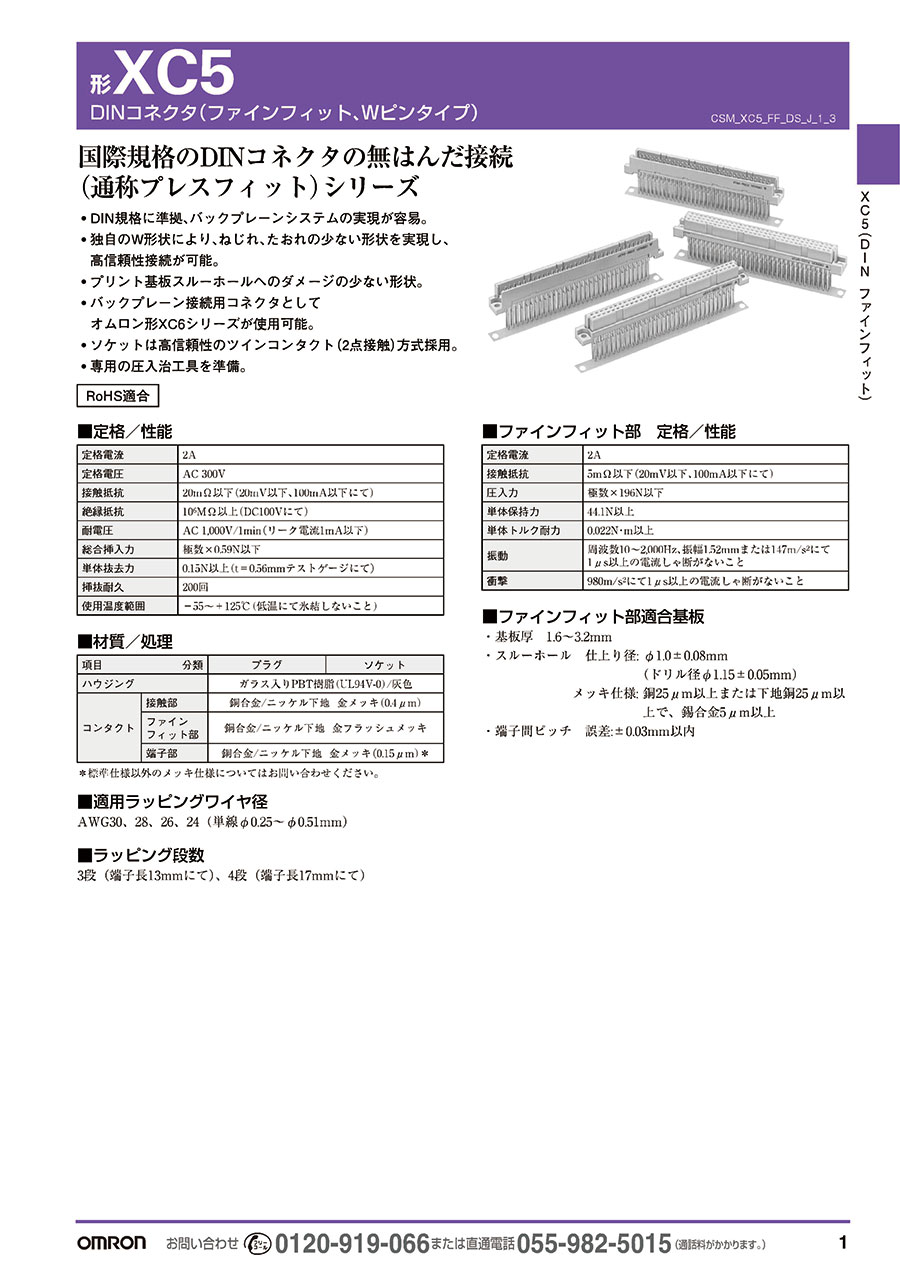

DINコネクタ（ファインフィット）形XC5 3列配列タイプソケット DIN-Cファインフィットの仕様

DINコネクタ（ファインフィット・Wピンタイプ） XC5（ファインフィット）:関連画像

ストレート端子 XC5D-□□2P-11□□の外形図

プリント基板加工寸法（BOTTOM VIEW）単位：mm

XC5D-□□2P-11□□の寸法図単位：mm

極数：96
A：94.8mm
B：85.0mm
C：78.74mm
D：90.00mm
E：82.9mm
コーディングキー溝位置（端子No.）：6、13、20、27

ストレート13mm XC5D-962P-1131の寸法図単位：mm

ストレート4mm XC5D-962P-1140の寸法図単位：mm

定格／性能、材質／処理

定格電流	2A
定格電圧	AC 300V
接触抵抗	20mΩ以下（20mV以下、100mA以下にて）
絶縁抵抗	10⁶MΩ以上（DC100Vにて）
耐電圧	AC 1,000V/1min（リーク電流1mA以下）
総合挿入力	極数×0.59N以下
単体抜去力	0.15N以上（t=0.56mmテストゲージにて）
挿抜耐久	200回
使用温度範囲	-55～+125℃（低温にて氷結しないこと）

項目		分類
項目		プラグ	ソケット
ハウジング		ガラス入りPBT樹脂（UL94V-0）／灰色
コンタクト	接触部	銅合金／ニッケル下地金めっき（0.4μm）
	ファインフィット部	銅合金／ニッケル下地金フラッシュめっき
	端子部	銅合金／ニッケル下地金フラッシュめっき

仕様

適用ラッピングワイヤ：AWG30、28、26、24（単線φ0.25～0.51（ワイヤ径0.25～0.51mm））
ラッピング段数：3段（端子長13mmにて）、4段（端子長17mmにて）

ファインフィット部定格／性能

定格電流	2A
接触抵抗	5mΩ以下（20mV以下、100mA以下にて）
圧入力	極数×196N以下
単体保持力	44.1N以上
単体トルク耐力	0.022N・m以上
振動	周波数10～2,000Hz、振幅1.52mmまたは147m/s²にて 1μs以上の電流しゃ断がないこと
衝撃	980m/s²にて1μs以上の電流しゃ断がないこと

ファインフィット部適合基板

基板厚：1.6～3.2mm
スルーホール
仕上り径：φ1.0±0.08（1.0±0.08mm）
（ドリル径φ1.15±0.05（1.15±0.05mm））
めっき仕様：銅25μm以上または下地銅25μm以上で、錫合金5μm以上
端子間ピッチ誤差：±0.03mm以内

使用上の注意

かん合時の基本的な寸法について
かん合時の基本的寸法については、形XC5に準じます。形XC5 DINスタイルコネクタ（カタログ）をご覧ください。
圧入機および圧入のご注意について
圧入機および圧入のご注意については別途説明書を用意しております。弊社サポートセンターへお問い合わせください。
スルーホール径について
このファインフィットコネクタはスルーホール径φ1.0（1.0mm）用となっております。
保管について
形XG4Aおよび形XC6Zロックの開閉操作の中で、半分開いた状態にて放置しますと、樹脂部の劣化によりロック操作感がゆるくなることがあります。
コネクタを使用しないときはロックを完全に閉じる、または開いた状態にて保管ください。
実装禁止エリア（下図1、2、3参照）
上治具：治具の最大外形+1mm程度は部品実装禁止
下治具：サポートブロック最大外形およびプランジャ最大外形部には部品実装禁止

上治具（図1）単位：mm

サポートブロック（図2）単位：mm

プランジャ（図3）単位：mm

型番リスト

表示件数

型番

XC5D-962P-1131

XC5D-962P-1140

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
2,904円 ( 3,194円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

国際規格のDINコネクタの無はんだ接続（通称プレスフィット）シリーズ。
【特長】
・DIN規格に準拠、バックプレーンシステムの実現が容易。
・独自のW形状により、ねじれ、たおれの少ない形状を実現し、高信頼性接続が可能。
・プリント基板スルーホールへのダメージの少ない形状。
・バックプレーン接続用コネクタとしてXC6シリーズが使用可能。
・ソケットは高信頼性のツインコンタクト（2点接触）方式採用。
・専用の圧入治工具を準備。
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に実装される。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
