DINコネクタ（ツイン・コンタクトタイプ） XC5（DIN標準）
- 通常単価(税別)
- 316円～1,869円特別価格
- 税込単価
- 348円～2,056円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
国際規格のDINコネクタのバリエーションを大幅に拡大。【特長】・DINコネクタの優れた点を生かしながら...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。
未確定：候補が57型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ツインコンタクト方式を採用した基板間コネクタ
産業のさまざまなアプリケーションに対応できる
| 定格電流 | 2A |
|---|---|
| 定格電圧 | AC 300V |
| 接触抵抗 | 20mΩ以下(20mV以下、100mA以下にて) |
| 絶縁抵抗 | 106MΩ以上(DC100Vにて) |
| 耐電圧 | AC 1,000V/1min(リーク電流1mA以下) |
| 総合挿入力 | 極数×0.59N以下 |
| 単体抜去力 | 0.15N以上(t=0.56mmテストゲージにて) |
| 挿抜耐久 | 200回 |
| 使用温度範囲 | -55～+125℃(低温にて氷結しないこと) |
定格と性能

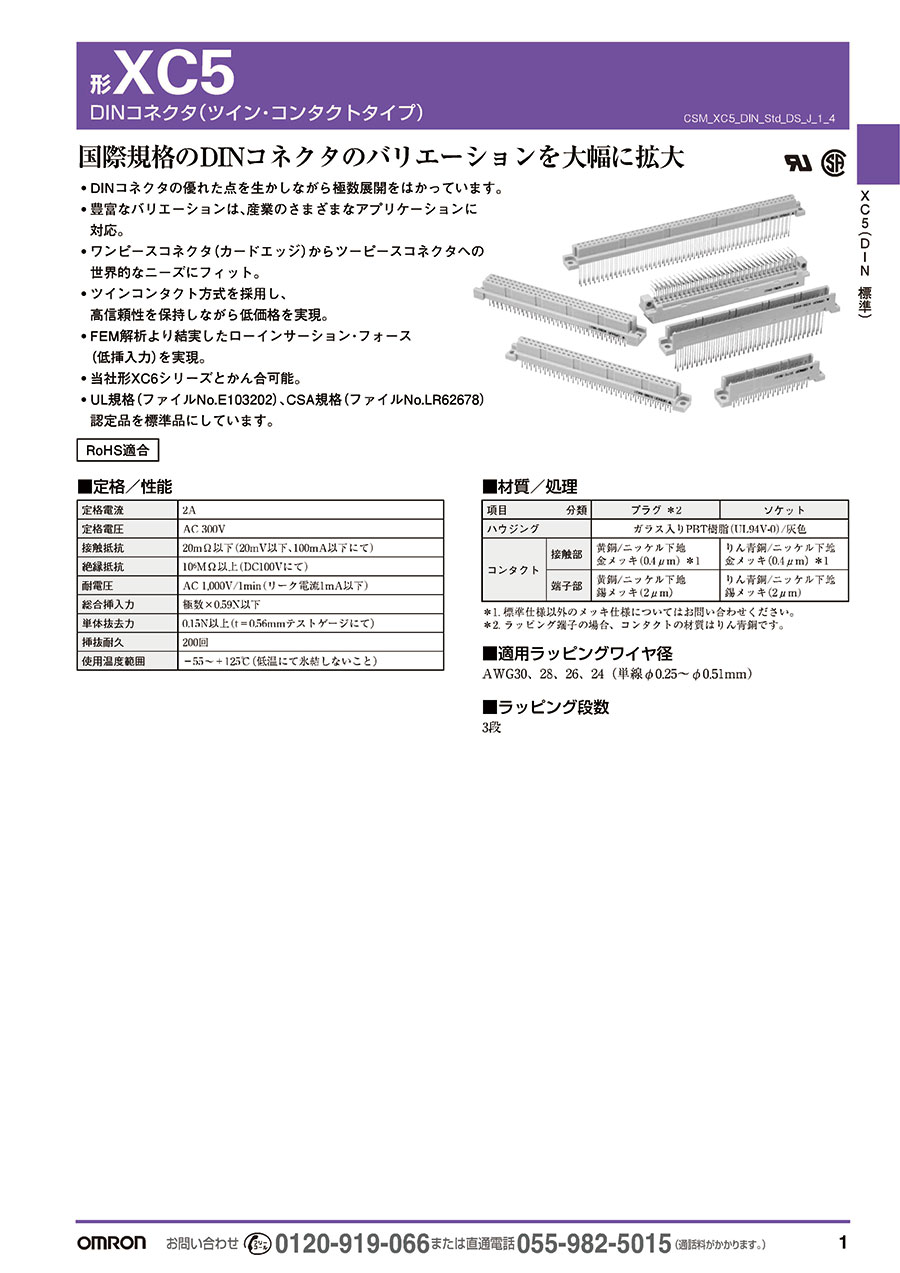

DINコネクタ(ツイン・コンタクトタイプ) XC5(DIN標準)の外形図と仕様
形XC5A 2列配列タイププラグ DIN-Bタイプ(スタンダード)
単位:mm
形XC5A-□□22(ディップL形端子)の寸法図
ディップ端子断面図
プリント基板加工寸法
| 極数 | 寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | コーディングキー位置 (端子No.) | |
| 20 | 37.9 | 32.1 | 22.86 | 33.02 | 28.1 | 29.3 | 3、8 |
| 32 | 53.2 | 47.4 | 38.10 | 48.26 | 43.3 | 44.6 | 5、12 |
| 44 | 68.4 | 62.6 | 53.34 | 63.50 | 58.5 | 59.8 | 4、9、14、19 |
| 50 | 76.0 | 70.2 | 60.96 | 71.12 | 66.2 | 67.4 | 5、10、16、21 |
| 64 | 93.8 | 88.0 | 78.74 | 88.90 | 83.9 | 85.2 | 6、13、20、27 |
| 100 | 139.5 | 133.7 | 124.46 | 134.62 | 129.7 | 130.9 | 10、20、31、41 |
| 極数 | 端子形状 | 形式 |
|---|---|---|
| 20* | ディップL形端子 | 形XC5A-2022 |
| 32 | 形XC5A-3222 | |
| 44* | 形XC5A-4422 | |
| 50* | 形XC5A-5022 | |
| 64 | 形XC5A-6422 | |
| 100* | 形XC5A-0122 |
*印は、DIN規格の思想を生かし極数を拡大した商品。
形XC5B 2列配列タイプソケット DIN-Bタイプ(スタンダード)
形XC5Bの寸法図
プリント基板加工寸法
形XC5B-□□21(ディップストレート端子)の断面図
形XC5B-□□23(ラッピングストレート端子)の断面図
| 極数 | 寸法(mm) | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | コーディングキー位置 (端子No.) | |
| 20 | 38.9 | 29.1 | 22.86 | 34.12 | 27.1 | 3、8 |
| 32 | 54.2 | 44.4 | 38.10 | 49.36 | 42.3 | 5、12 |
| 44 | 69.4 | 59.6 | 53.34 | 64.60 | 57.5 | 4、9、14、19 |
| 50 | 77.0 | 67.2 | 60.96 | 72.22 | 65.2 | 5、10、16、21 |
| 64 | 94.8 | 85.0 | 78.74 | 90.00 | 82.9 | 6、13、20、27 |
| 100 | 140.5 | 130.7 | 124.46 | 135.72 | 128.7 | 10、20、31、41 |
寸法表
| 端子形状 | ディップストレート端子 | ラッピングストレート端子 |
|---|---|---|
| 極数 | 形式 | 形式 |
| 20* | 形XC5B-2021 | 形XC5B-2023 |
| 32 | 形XC5B-3221 | 形XC5B-3223 |
| 44* | 形XC5B-4421 | 形XC5B-4423 |
| 50* | 形XC5B-5021 | 形XC5B-5023 |
| 64 | 形XC5B-6421 | 形XC5B-6423 |
| 100* | 形XC5B-0121 | 形XC5B-0123 |
*印は、DIN規格の思想を生かし極数を拡大した商品。
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
725円 ( 798円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
329円296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 9日目 |
335円 ( 369円 ) | 在庫品1日目当日出荷可能 |
521円260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
872円 ( 959円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 1日目 |
1,199円 ( 1,319円 ) | 在庫品1日目当日出荷可能 |
1,346円 ( 1,481円 ) | 在庫品1日目当日出荷可能 |
603円422円 ( 464円 ) | 在庫品1日目当日出荷可能 |
335円 ( 369円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
551円 ( 606円 ) | 在庫品1日目当日出荷可能 |
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
464円 ( 510円 ) | 在庫品1日目当日出荷可能 |
954円 ( 1,049円 ) | 在庫品1日目当日出荷可能 |
547円 ( 602円 ) | 在庫品1日目当日出荷可能 |
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
851円510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
765円 ( 842円 ) | 在庫品1日目当日出荷可能 |
663円 ( 729円 ) | 在庫品1日目当日出荷可能 |
622円 ( 684円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 9日目 |
1,091円 ( 1,200円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 1日目 |
933円 ( 1,026円 ) | 在庫品1日目当日出荷可能 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
469円 ( 516円 ) | 在庫品1日目当日出荷可能 |
914円 ( 1,005円 ) | 在庫品1日目当日出荷可能 |
1,242円1,117円 ( 1,229円 ) | 在庫品1日目当日出荷可能 |
1,102円 ( 1,212円 ) | 在庫品1日目当日出荷可能 |
836円 ( 920円 ) | 在庫品1日目当日出荷可能 |
914円 ( 1,005円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
475円 ( 523円 ) | 在庫品1日目当日出荷可能 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
1,772円 ( 1,949円 ) | 在庫品1日目当日出荷可能 |
431円 ( 474円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
1,091円 ( 1,200円 ) | 在庫品1日目当日出荷可能 |
1,317円 ( 1,449円 ) | 在庫品1日目当日出荷可能 |
534円 ( 587円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
941円 ( 1,035円 ) | 在庫品1日目当日出荷可能 |
792円 ( 871円 ) | 在庫品1日目当日出荷可能 |
1,462円 ( 1,608円 ) | 在庫品1日目当日出荷可能 |
1,869円 ( 2,056円 ) | 在庫品1日目当日出荷可能 |
1,158円 ( 1,274円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
国際規格のDINコネクタのバリエーションを大幅に拡大。
【特長】
・DINコネクタの優れた点を生かしながら極数展開をはかっています
・豊富なバリエーションは、産業のさまざまなアプリケーションに対応
・ワンピースコネクタ（カードエッジ）からツーピースコネクタへの世界的なニーズに適応
・ツインコンタクト方式を採用し、高信頼性を保持しながら低価格を実現
・FEM解析より結実したローインサーションフォース（低挿入力）を実現
・UL規格（ファイルNo.E103202）、CSA規格 （ファイルNo.LR62678）認定品を標準品にしています
【用途】
・基板間コネクタとして利用可能
