DINコネクタ（4列 128極タイプ） XC5（多極）
- 通常単価(税別)
- 1,470円～1,831円
- 税込単価
- 1,617円～2,014円
DINの思想を生かして拡大した多極（4列128極）コネクタ。【特長】・DINコネクタの優れた点を生かし...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
標準DINタイプ、ディップL形端子 XC5M-0222の外観
ディップストレート端子 XC5N-0221の外観
XC5M-0222の寸法図1 単位：mm
XC5N-0221の寸法図1 単位：mm
XC5M-0222の寸法図2 単位：mm
XC5N-0221の寸法図2 単位：mm
XC5M-0222のプリント基板加工寸法（BOTTOM VIEW）単位：mm
XC5N-0221のプリント基板加工寸法（BOTTOM VIEW）単位：mm
定格／性能、材質／処理
| 定格電流 | 2A |
|---|---|
| 定格電圧 | AC 300V |
| 接触抵抗 | 30mΩ以下（20mV以下、100mA以下にて） |
| 絶縁抵抗 | 106MΩ以上（DC100Vにて） |
| 耐電圧 | AC 1,000V/1min（リーク電流1mA以下） |
| 総合挿入力 | 極数×0.59N以下 |
| 単体抜去力 | 0.15N以上（t=0.56mmテストゲージにて） |
| 挿抜耐久 | 200回 |
| 使用温度範囲 | -55～+125℃（低温にて氷結しないこと） |
| 項目 | 分類 | ||
|---|---|---|---|
| プラグ | ソケット | ||
| ハウジング | ガラス入りPBT樹脂（UL94 V-0）／灰色 | ||
| コンタクト | 接触部 | 黄銅／ニッケル下地 金めっき（0.4μm）* | りん青銅／ニッケル下地 金めっき（0.4μm）* |
| 端子部 | 黄銅／ニッケル下地 錫めっき（2μm） | りん青銅／ニッケル下地 錫めっき（2μm） | |
かん合図
かん合図 垂直（スタンダード）単位：mm
使用上の注意
はんだづけ作業 参照図
- はんだづけ作業
自動はんだ
L形端子コネクタはテープでマスキングしてから自動はんだを行ってください。（左図参照） - 自動はんだづけ条件（噴流式）
（1）はんだ温度 250±5℃
（2）連続はんだ時間 5±1秒以内
詳細情報
基本情報
DINの思想を生かして拡大した多極（4列128極）コネクタ。
【特長】
・DINコネクタの優れた点を生かしながら多極化をはかっています
・プラグL形端子は標準DINタイプと基板上乗せDINスタイルタイプの2種類を用意
・低挿入力実現と高信頼性を保持するため、接触構造はツイン・コンタクトを採用
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に実装される
・幅広いアプリケーションで活躍

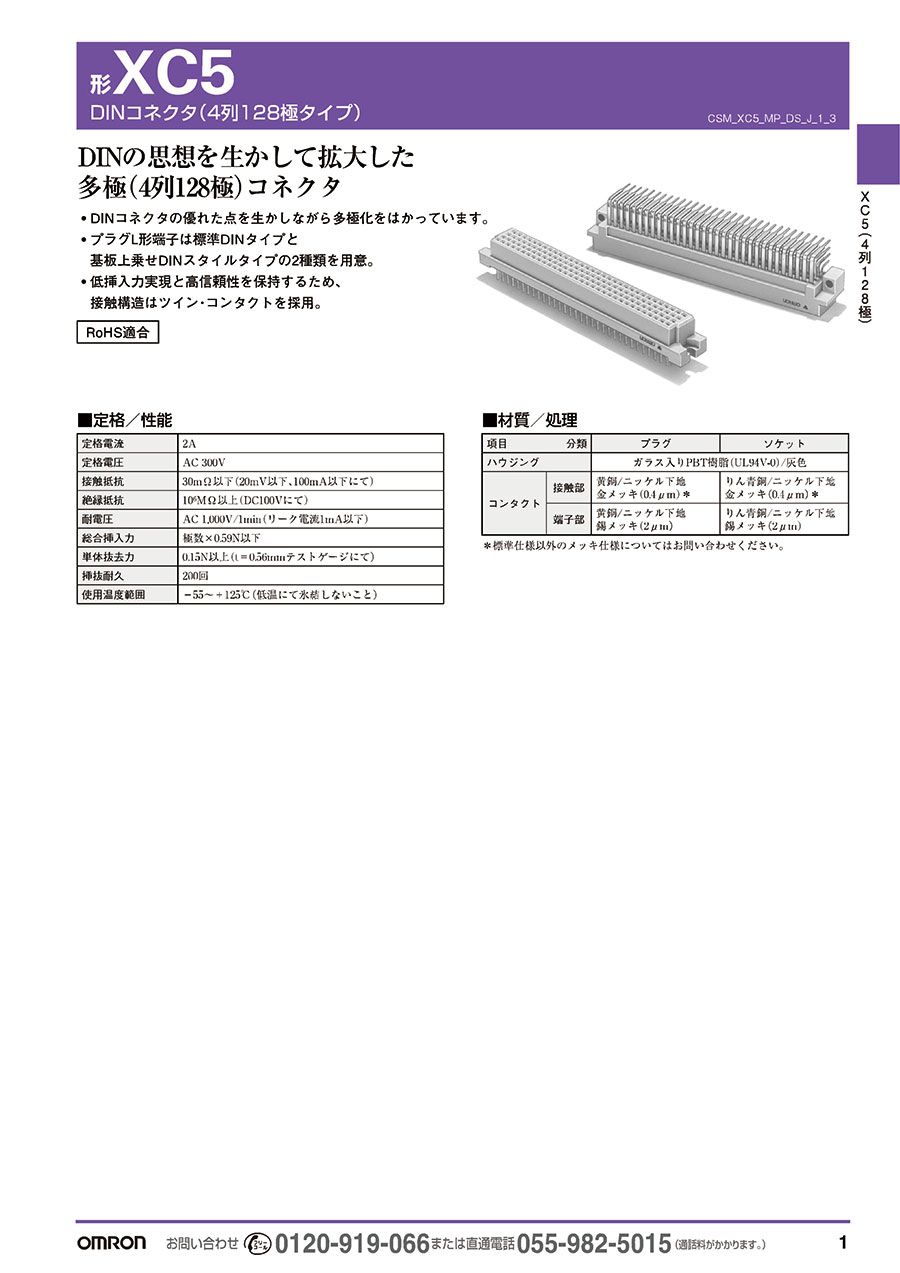

カタログ
