TE Connectivity

レイケム（Raychem）収縮チューブ V2

Name: レイケム（Raychem） 収縮チューブ V2
Brand: TE Connectivity
SKU: 222004918008
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 7,540円～35,010円特別価格

税込単価: 8,294円～38,511円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TE Connectivity

TE Connectivity 熱収縮チューブ RNF-100/3000シリーズ

通常価格(税別)： 1,260円 (税込価格：1,386円)

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TE Connectivity

TE Connectivity 熱収縮チューブ, 収縮前 1.6mm, RNF-100シリーズ

通常価格(税別)： 1,672円 (税込価格：1,839円)

通常出荷日：5 日目

幅広いマーケットの要求仕様を満たす熱収縮チューブ。【特長】・高い難燃性と高温環...

詳細情報を確認する

色
黒
材質
放射線架橋ポリオレフィン
接着剤
無
収縮率
2:1未満
難燃性
有
代表規格
UL / CSA
収縮温度 (℃以上)
90

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

製品イメージ

材質:放射線架橋ポリオレフィン
収縮温度:90℃以上
収縮比:2:1
連続使用温度:-30〜+125℃

代表的な特性値

	特性	単位	特性値
物理的特性	引張強度	MPa	10.3 (最小）
	伸び	％	200 (最小）
	2％モジュラス	MPa	172 (最大）
	熱老化性(158℃、168時間）	％	伸び:100 (最小)
	熱老化性(158℃、168時間）	％	引張強度: 残率70 (最小）
	熱衝撃(250℃、 4時間）		クラックなし
	低温特性(-30℃、1時間）		クラックなし
	縦方向収縮率	％％	+1、 -5 (ASTM D2671) ±3 (UL 224)
電気的特性	耐電圧	kV/mm	19.7 (最小）
電気的特性	体積固有抵抗	Ω-cm	10¹⁴ (最小）
化学的特性	難燃性		UL224, VW-1
	腐蝕性		なし
	吸水性	％	0.5（最大）

サイズ

外形図

呼び	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	完全収縮後肉厚最小値(mm)W	スプール巻(m)
0.8	1.2±0.2	0.4	0.33	200
1.0	1.5±0.2	0.5	0.33	200
1.5	2.1±0.2	0.75	0.35	200
2.0	2.6±0.2	1.0	0.43	200
2.5	3.1±0.2	1.25	0.43	200
3.0	3.6±0.2	1.5	0.43	200
3.5	4.1±0.3	1.75	0.43	200
4.0	4.6±0.3	2.0	0.43	200
5.0	5.6±0.3	2.5	0.56	100
6.0	6.6±0.3	3.0	0.56	100
7.0	7.6±0.3	3.5	0.56	50
8.0	8.6±0.3	4.0	0.56	50
9.0	9.6±0.3	4.5	0.56	50
10.0	10.4±0.3	5.0	0.56	50
11.0	11.4±0.3	5.5	0.56	50
12.0	12.7±0.3	6.0	0.56	50
13.0	13.5±0.3	6.5	0.66	50
14.0	14.4±0.4	7.0	0.68	50
15.0	15.7±0.4	7.5	0.68	50
16.0	16.9±0.4	8.0	0.68	50
18.0	19.0±0.4	9.0	0.76	50
20.0	21.4±0.4	10.0	0.76	50
22.0	23.2±0.4	11.0	0.89	50
25.0	26.8±0.4	12.5	0.89	50
27.0	28.2±0.5	12.5	0.89	50
28.0	30.0±0.5	14.0	0.89	50
30.0	32. 1±0.5	15.0	0.89	50

規格	UL224	CSA
	認定番号（File No.)E35586 温度定格 125℃、電圧定格 600V 難燃グレードVW-1	認定番号(File No.) LR31929 温度定格 125℃、電圧定格 600V 難燃グレードVW-1
	電気用品安全法電気用品部品材料任意登録制度	TE Product Spec
	有機絶縁物類上限信試験登録温度 125℃ （登録番号 168AC0683)	RW-3023
色	標準色：黒(-0)
色	非標準色：茶(-1)・赤(-2)・橙(-3)・黄(-4)・緑(-5)・青(-6)・紫(-7)・灰(-8)・白(-9)
納入形態	●スプール品(-SP)但し、8.0以上フラットスプール品(-FSP)

名称の体系

型番リスト

表示件数

型番

内径(収縮前)

(mm)

肉厚(収縮後)

(mm)

チューブ長さ

(mm)

内径(収縮後)

(mm)

RoHS?

最小発注数量

1.5	0.33	200000	0.5	10	1個
2.1	0.35	200000	0.75	10	1個
2.6	0.43	200000	1	10	1個
3.1	0.43	200000	1.25	10	1個
3.6	0.43	200000	1.5	10	1個
4.6	0.43	200000	2	10	1個
5.6	0.56	100000	2.5	10	1個
6.6	0.56	100000	3	10	1個
7.6	0.56	50000	3.5	10	1個
8.6	0.56	50000	4	10	1個
9.6	0.56	50000	4.5	10	1個
10.4	0.56	50000	5	10	1個
12.7	0.56	50000	6.0	10	1個
14.4	0.68	50000	7.0	10	1個
15.7	0.68	50000	7.5	10	1個
21.4	0.76	50000	10.0	10	1個
23.2	0.89	50000	11.0	10	1個
26.8	0.89	50000	12.5	10	1個
32.1	0.89	50000	15.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,310円10,017円 ( 11,019円 )	在庫品1日目当日出荷可能
11,266円 ( 12,393円 )	在庫品1日目当日出荷可能
15,129円 ( 16,642円 )	在庫品1日目当日出荷可能
13,906円12,515円 ( 13,767円 )	在庫品1日目当日出荷可能
35,010円31,509円 ( 34,660円 )	在庫品1日目当日出荷可能
24,894円 ( 27,383円 )	在庫品1日目当日出荷可能
17,010円15,309円 ( 16,840円 )	在庫品1日目当日出荷可能
17,955円16,159円 ( 17,775円 )	在庫品1日目当日出荷可能
8,636円5,613円 ( 6,174円 )	在庫品1日目当日出荷可能
9,491円 ( 10,440円 )	在庫品1日目当日出荷可能
7,540円6,786円 ( 7,465円 )	在庫品1日目当日出荷可能
11,610円 ( 12,771円 )	在庫品1日目当日出荷可能
12,255円11,029円 ( 12,132円 )	在庫品1日目当日出荷可能
10,710円 ( 11,781円 )	19日目
21,510円18,283円 ( 20,111円 )	在庫品1日目当日出荷可能
17,973円 ( 19,770円 )	在庫品1日目当日出荷可能
16,261円 ( 17,887円 )	19日目
17,973円6,290円 ( 6,919円 )	在庫品1日目当日出荷可能
31,241円 ( 34,365円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

幅広いマーケットの要求仕様を満たす熱収縮チューブ。
【特長】
・高い難燃性と高温環境下での優れた柔軟性有り。
・特定臭素系難燃剤を使用せず高度の難燃性を有する。
・高度の柔軟性。低温収縮特性。
・特高温環境においても優れた柔軟性を発揮。
【用途】
・幅広いマーケットの要求仕様を満たすパフォーマンスの高い製品。
・ワイヤハーネスの接続箇所の絶縁、補強、電線の結束及び各種部品の保護等に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

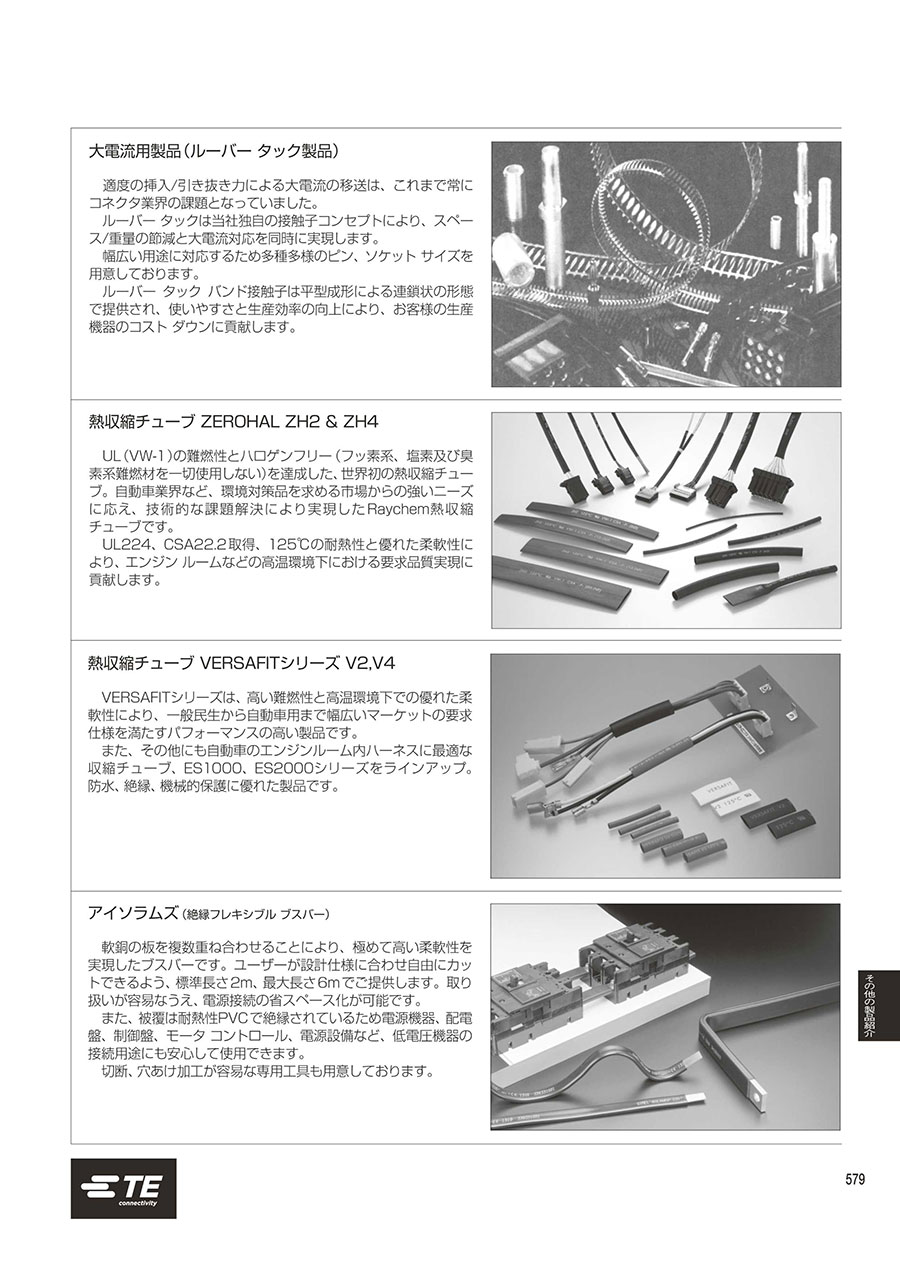

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
