171510-6の仕様・寸法情報
種類
絶縁付圧着端子
形状
[その他] リング・タン
シリーズ
その他
内径(φ)
3.68
外径(mm)
5.5
全長(mm)
17.4
適合電線サイズ(AWG)
22～16
絶縁部素材
ビニル
絶縁被覆(色)
赤
適合電線サイズ(mm2)
0.25～1.65
商品情報
製品画像
製品画像1
製品画像2
製品画像3
この商品の特徴
- 防水性:いいえ
- バレルのタイプ:オープン バレル
- ワイヤ/ケーブルのタイプ:通常ワイヤ
- Insulated:Yes
- 絶縁ワイヤのサポート:はい
- サポートのスタイル:絶縁サポート
- スタッドサイズ:なし
- 形状コード:RING-001
- 端子の角度:ストレート
- 穴の数:1
- めっき材質:ティン、真鍮
- めっき厚:393.7µin
- 検査スロット:いいえ
- 端子のタイプ:リング トング
- 端子の向き:ストレート
- スタッド径:5mm[0.197in]
- Wire Size（AWG）:18〜14
- Wire Size:0.8〜2mm2
- ワイヤ絶縁直径（最大）:4.32mm[0.17in]
- ワイヤ絶縁直径:3.1 〜 4.3mm[0.122 〜 0.169in]
- ワイヤ サイズ（CMA）:2,050 – 5,180
- バレルの内径:3.68mm[0.14352in]
- 材質の厚さ:.503mm[0.019in]
- 全長:16.8mm[0.66in]
- ヘビー デューティー:いいえ
- 政府機関認定:いいえ
- 実装方法:リール
詳細情報
基本情報
撚り線、単線、平角線あるいはこれらのどのような組合せにでも使用出来る端子。
【特長】
・電線の挿入が容易な鐘状口。圧着効果を高める端子胴部内側のセレーション。
・電線サイズによる色分け。電線の絶縁被覆をしっかりかむV字状切り込み。
【用途】
・産業機器。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。

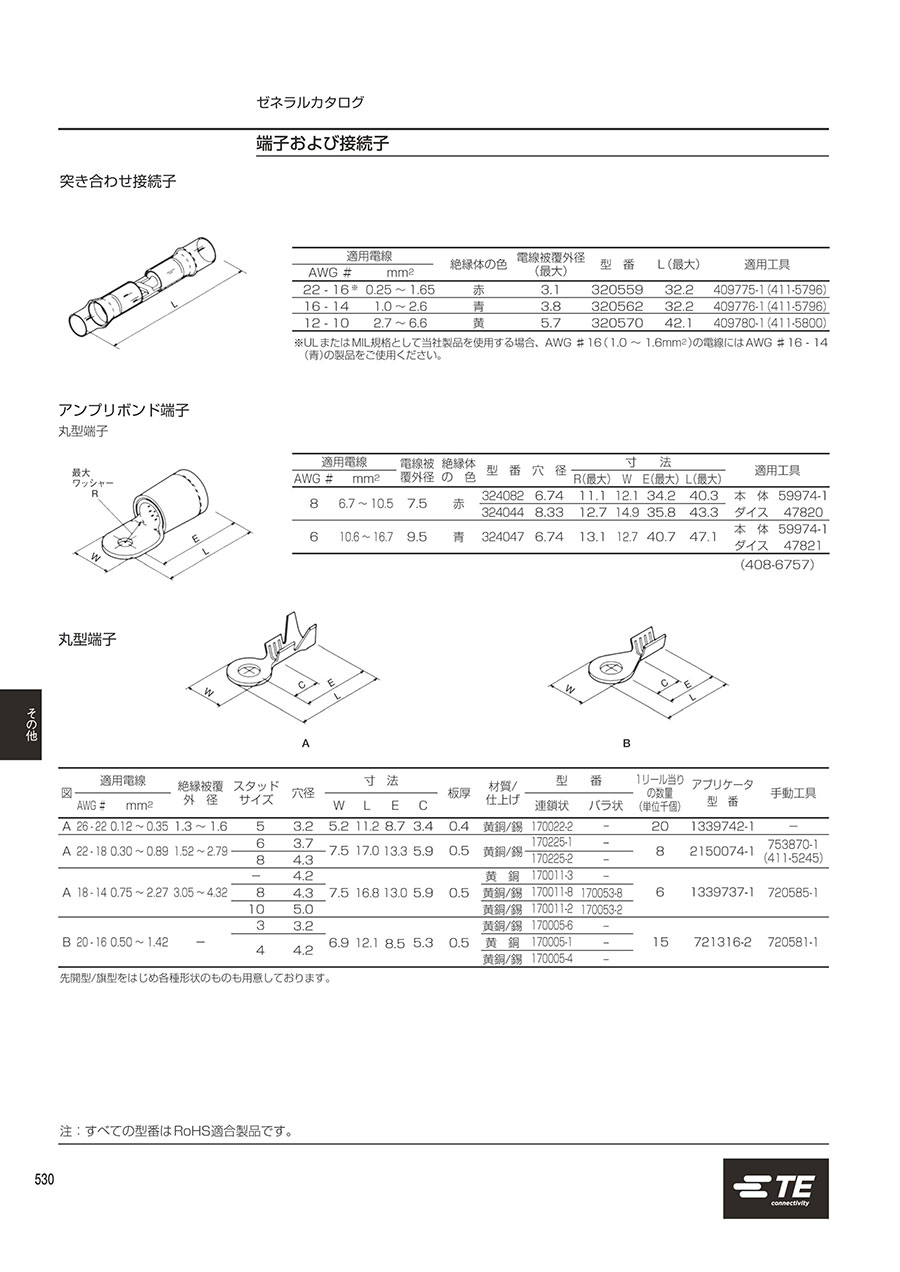

カタログ
