ミニ CT コネクタ
- 通常単価(税別)
- 175円～244円特別価格
- 税込単価
- 193円～268円特別価格
通常出荷日：在庫品1日目当日出荷可能
超小型の電線対基板および電線対電線接続用コネクタ。【特長】・電線装着用リセプタクル コネクタと各種ポス...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特徴
- コネクタ タイプ:電線対基板
- PCB 取り付け向き:ライト アングル
- 防水性:いいえ
- コネクタおよびコンタクトの嵌合先:プリント基板
- 形状:角形
- ワイヤ/ケーブルのタイプ:ディスクリート ワイヤ
- 製品タイプ:コネクタ
- コネクタのタイプ :ヘッダー
- コネクタのスタイル:ヘッダ
電気的特性
ボディの特徴
端子の特徴
結線の特徴
機械的アタッチメント
ハウジングの特徴
使用条件
動作/用途
業界スタンダード
実装の特徴
ボディの特徴
端子の特徴
結線の特徴
機械的アタッチメント
ハウジングの特徴
使用条件
動作/用途
業界スタンダード
実装の特徴
- 動作電圧:50VAC、50VDC
- ヘッダーのタイプ:シュラウド（壁）付き
- 端子嵌合面のめっき材質:錫
- 端子嵌合面のめっき厚:39.37µin
- Contact Current Rating（Max）:2A
- 端子のベース材質:真鍮
- 端子結線面のめっき材質:錫
- 端子結線面のめっき厚:1 〜 2 µm [ 39.37 〜 78.73 µin ]
- 端子伝導性（代表値）:信号（データ）
- 端子のタイプ:ピン
- 端子のデザイン:正方形ポスト
- 端子の形状:正方形
- プリント基板に対する結線方法:スルー ホール - はんだ付け
- PCB 取り付けスタイル:スルー ホール
- PCB マウント アラインメント:あり
- 嵌合保持:あり
- PCB マウント リテンション:あり
- PCB マウント リテンション タイプ:キンク付レグ
- 接点保持のタイプ:ロック ランス
- パネルマウント リテンション:あり
- 端子保持:あり
- 嵌合調整:あり
- 嵌合調整のタイプ:分極
- Centerline（Pitch）:1.5 mm [ 0.059 in ]
- ハウジングの色:ナチュラル
- ハウジングの材質:ナイロン（G.F）
- 使用温度範囲:-30 〜 +105 ℃
- 用途:ヘッダー
- 内部/外部:インターナル
- ピックアンドプレースカバー :なし
- 認証/規格:CSA、 UL
- UL ファイル番号: E28476
- CSA ファイル番号:LR 7189-133
- UL 難燃性グレード:UL 94V-0
- 実装方法:ボックスおよびトレイ

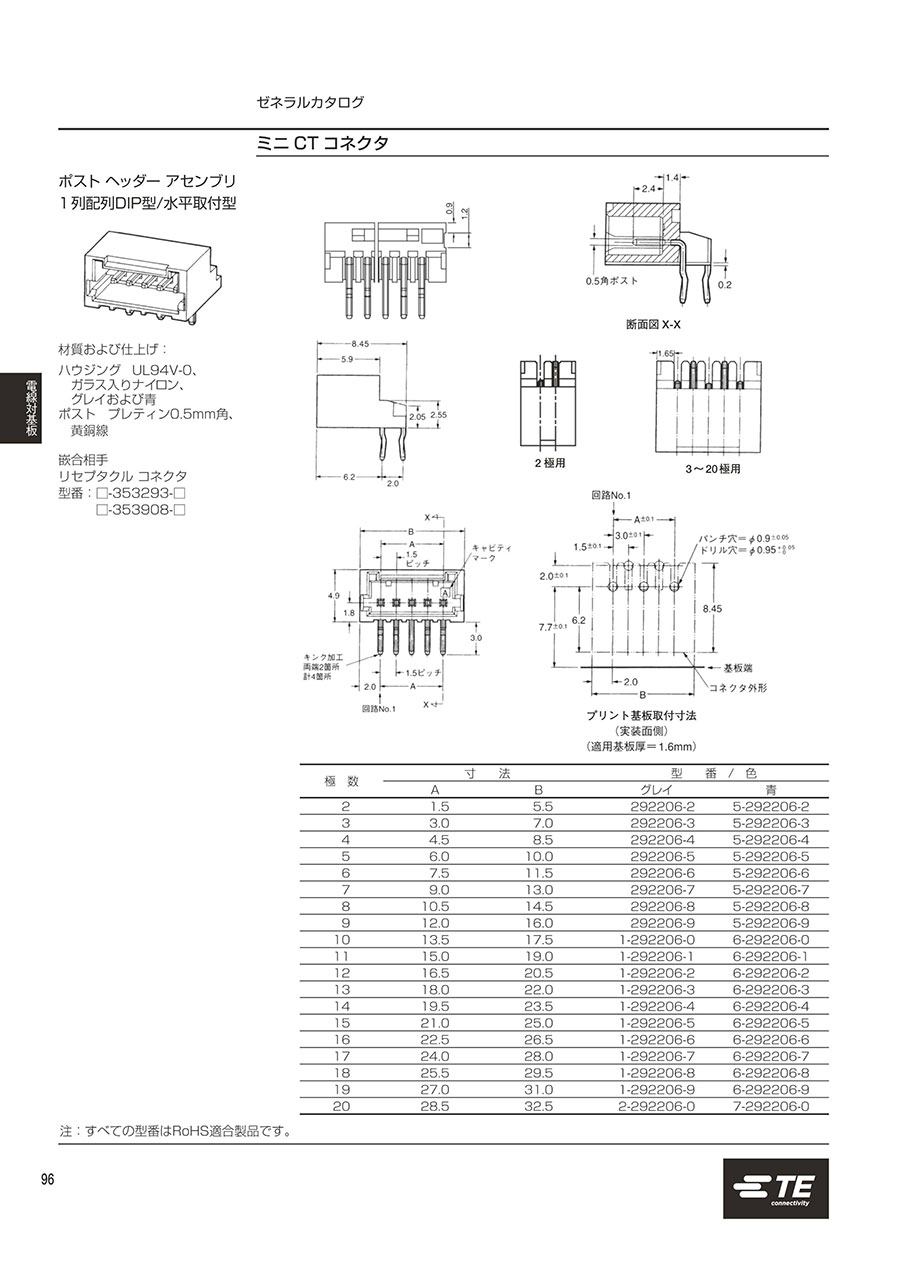

外形図1
外形図2
外形図3
外形図4
外形図5
| 極数 | 寸法 | 型番 | |||
|---|---|---|---|---|---|
| A | B | C | グレイ | 青色 | |
| 2 | 1.5 | 3.5 | 4.5 | 353293-2 | 5-353293-2 |
| 3 | 3.0 | 5.0 | 6.0 | 353293-3 | 5-353293-3 |
| 4 | 4.5 | 6.5 | 7.5 | 353293-4 | 5-353293-4 |
| 5 | 6.0 | 8.0 | 9.0 | 353293-5 | 5-353293-5 |
| 6 | 7.5 | 9.5 | 10.5 | 353293-6 | 5-353293-6 |
| 7 | 9.0 | 11.0 | 12.0 | 353293-7 | 5-353293-7 |
| 8 | 10.5 | 12.5 | 13.5 | 353293-8 | 5-353293-8 |
| 9 | 12.0 | 14.0 | 15.0 | 353293-9 | 5-353293-9 |
| 10 | 13.5 | 15.5 | 16.5 | 1-353293-0 | 6-353293-0 |
| 11 | 15.0 | 17.0 | 18.0 | 1-353293-1 | 6-353293-1 |
| 12 | 16.5 | 18.5 | 19.5 | 1-353293-2 | 6-353293-2 |
| 13 | 18.0 | 20.0 | 21.0 | 1-353293-3 | 6-353293-3 |
| 14 | 19.5 | 21.5 | 22.5 | 1-353293-4 | 6-353293-4 |
| 15 | 21.0 | 23.0 | 24.0 | 1-353293-5 | 6-353293-5 |
| 16 | 22.5 | 24.5 | 25.5 | 1-353293-6 | 6-353293-6 |
| 17 | 24.0 | 26.0 | 27.0 | 1-353293-7 | 6-353293-7 |
| 18 | 25.5 | 27.5 | 28.5 | 1-353293-8 | 6-353293-8 |
| 19 | 27.0 | 29.0 | 30.0 | 1-353293-9 | 6-353293-9 |
| 20 | 28.5 | 30.5 | 31.5 | 2-353293-0 | 7-353293-0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
244円122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
超小型の電線対基板および電線対電線接続用コネクタ。
【特長】
・電線装着用リセプタクル コネクタと各種ポスト ヘッダーおよび2列配列用ホルダーで構成。
・ポストヘッダーには、1列配列と2列配列があるナイロンコネクタ。
・ホルダーにリセプタクル・コネクタを2個組込み、2列配列ポスト・ヘッダーと嵌合う。
・タイコエレクトロニクス（TE）ミニCTシリーズのピッチ1.50mm、AC/DC50コネクタ。
【用途】
・家電製品。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
