ファストン・ターミナル 250シリーズ リセプタクル【100個入り】
- 通常単価(税別)
- 3,490円
- 税込単価
- 3,839円
大幅な製造コストの低減を実現する圧着端子。【特長】・価格が安く作業スピードも高く、不良品が最小限にとど...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
41729の仕様・寸法情報
商品情報
製品仕様
- 絶縁被覆をつつんで圧着する端子胴部の部分が導体をつつむ胴部より絶縁被覆厚さだけ一段低くなっていて、圧着の際、導体撚り線が縦に同じ高さでそろうようになっている。
- ファストン・ターミナル250シリーズの端子。
- リセプタクルとそれに嵌合するタブから成る抜き差し自由な接続子。
- 迅速な作業性、正確で均一な圧着接続信頼性、低コストなど多くの利点により、家庭電気器具、自動車工業界で広く使用されている。
- ファストンターミナルを電線に圧着し、収容するナイロン製のアンピップ絶縁ポッドも用意。
- ファストン製品ラインには、ハウジングに収めて多極コネクタとして使用されるファスティンファストンコネクタを用意。
製品画像1
製品画像2
製品画像3
端子のベース材質:ブラス
挿入力:ノーマル
Insulated:No
適用対象:ワイヤ&ケーブル
FASTON:はい
ワイヤ/ケーブル構成:より線
構成の特徴
接続容量:シングル
ボディの特徴
完全絶縁:いいえ
めっき材質:ティン
めっき厚:40μin
端子の特徴
端子のタイプ:リセプタクル
端子の向き:ストレート
Barrel Type:Open
結線の特徴
クリンプのタイプ:F クリンプ
寸法
Wire Size（AWG）:18 ～ 16
Wire Size:0.8 ～ 1.3mm2
タブ幅:6.35mm [ 0.25in ]
タブ厚:0.81mm [ 0.032in ]
使用可能なワイヤ絶縁直径の許容範囲:3.05 ～ 3.68mm [ 0.12 ～ 0.145in ]
材質の厚さ:0.43mm [ 0.017in ]
全長:20.45mm [ 0.805in ]
業界スタンダード
CSA 認定:はい
UL定格:認定済み
実装の特徴
実装方法:ルーズ ピース
その他
- コメント:バレルは圧着済み。
- ライン:最上級
リセプタクルとそれに嵌合するタブから成る抜き差し自由な接続子
外形図1
外形図2
外形図3

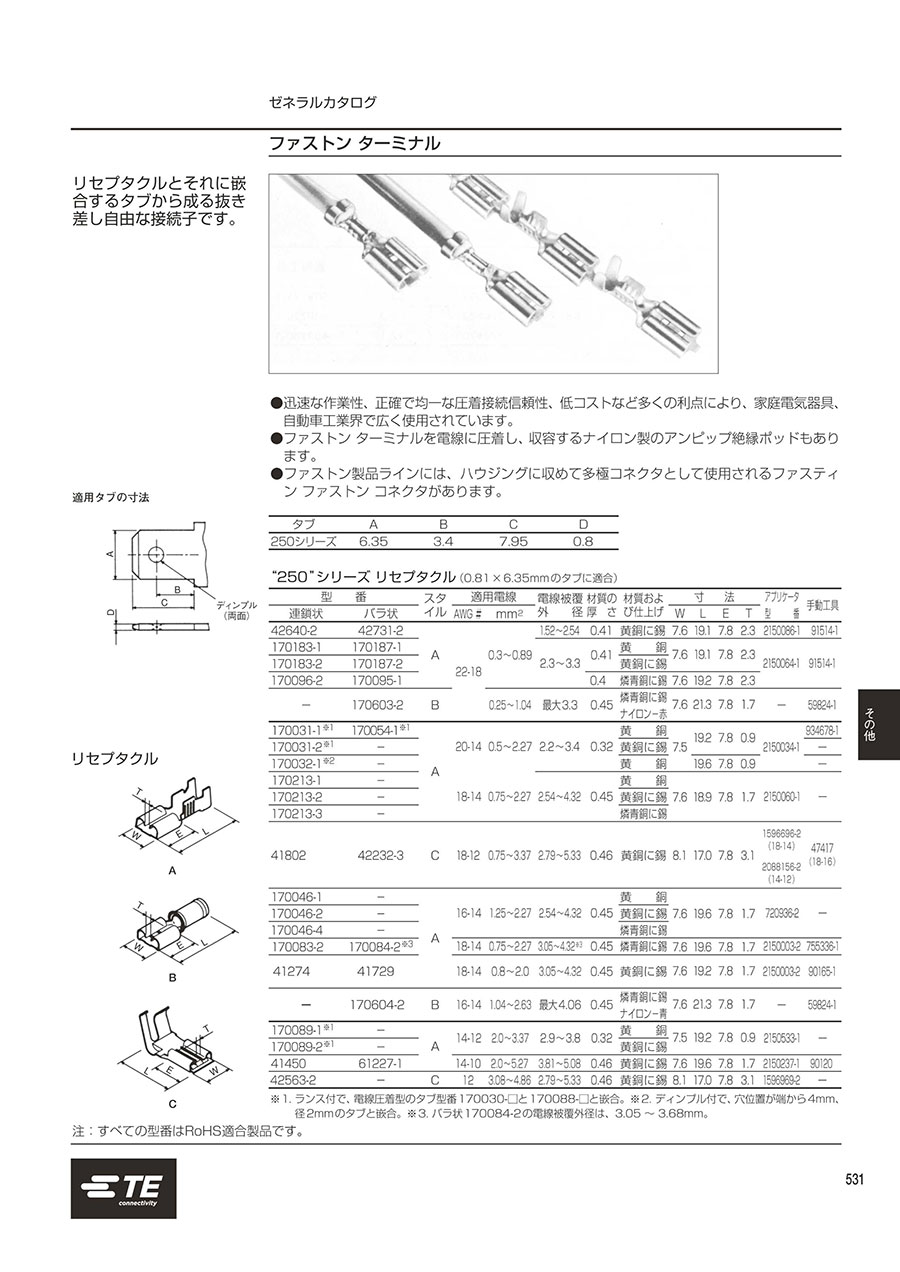

“250”シリーズ リセプタクル（0.81×6.35mmのタブに適合）
| 型番 | スタ イル | 適用電線 | 電線被覆 外径 | 材質の 厚さ | 材質および仕上げ | 寸法 | 適用工具 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 連鎖状 | バラ状 | AWG | mm2 | W | L | E | T | |||||
| 42640-2 | 42731-2 | A | 22-18 | 0.3～0.89 | 1.52～2.54 | 0.41 | 黄銅に錫 | 7.6 | 19.1 | 7.8 | 2.3 | 91514-1 |
| 170183-1 | 170187-1 | 2.3～3.3 | 0.41 | 黄銅 | 7.6 | 19.1 | 7.8 | 2.3 | 91514-1 | |||
| 170183-2 | 170187-2 | 黄銅に錫 | ||||||||||
| 170096-2 | 170095-1 | 0.4 | 燐青銅に錫 | 7.6 | 19.2 | 7.8 | 2.3 | |||||
| - | 170603-2 | B | 0.25～1.04 | 最大3.3 | 0.45 | 燐青銅に錫 ナイロン−赤 | 7.6 | 21.3 | 7.8 | 1.7 | 59824-1 | |
| 170031-1* | 170054-1* | A | 20-14 | 0.5～2.27 | 2.2～3.4 | 0.32 | 黄銅 | 7.5 | 19.2 | 7.8 | 0.9 | 934678-1 |
| 170031-2* | - | 黄銅に錫 | - | |||||||||
| 170032-1** | - | 黄銅 | 19.6 | 7.8 | 0.9 | - | ||||||
| 170213-1 | - | 18-14 | 0.75～2.27 | 2.54～4.32 | 0.45 | 黄銅 | 7.6 | 18.9 | 7.8 | 1.7 | - | |
| 170213-2 | - | 黄銅に錫 | ||||||||||
| 170213-3 | - | 燐青銅に錫 | ||||||||||
| 41802 | 42232-3 | C | 18-12 | 0.75～3.37 | 2.79～5.33 | 0.46 | 黄銅に錫 | 8.1 | 17.0 | 7.8 | 3.1 | 47417 |
| 170046-1 | - | A | 16-14 | 1.25～2.27 | 2.54～4.32 | 0.45 | 黄銅 | 7.6 | 19.6 | 7.8 | 1.7 | - |
| 170046-2 | - | 黄銅に錫 | ||||||||||
| 170046-4 | - | 燐青銅に錫 | ||||||||||
| 170083-2*** | 170084-2 | 18-14 | 0.75～2.27 | 2.05～3.68 | 0.45 | 燐青銅に錫 | 7.6 | 19.6 | 7.8 | 1.7 | - | |
| 41274 | 41729 | 18-14 | 0.8～2.0 | 3.05～4.32 | 0.45 | 黄銅に錫 | 7.6 | 19.2 | 7.8 | 1.7 | 90165-1 | |
| - | 170604-2 | B | 16-14 | 1.04～2.63 | 最大4.06 | 0.45 | 燐青銅に錫 ナイロン−青 | 7.6 | 21.3 | 7.8 | 1.7 | 59824-1 |
| 170089-1* | - | A | 14-12 | 2.0～3.37 | 2.9～3.8 | 0.32 | 黄 銅 | 7.5 | 19.2 | 7.8 | 0.9 | - |
| 170089-2* | - | 黄銅に錫 | ||||||||||
| 41450 | 61227-1 | 14-10 | 2.0～5.27 | 3.81～5.08 | 0.46 | 黄銅に錫 | 7.6 | 19.6 | 7.8 | 1.7 | 90120 | |
| 42563-2 | - | C | 12-10 | 3.08～4.86 | 2.79～5.33 | 0.46 | 黄銅に錫 | 8.1 | 17.0 | 7.8 | 3.1 | - |
*ランス付で、電線圧着型のタブ型番170030と170088と嵌合。
**170032-1は、ディンプル付で、穴位置が端から4mm、径2mmのタブと嵌合。
***170083-2（連鎖状のみ）適用電線範囲AWG#18-14（0.75～2.27mm2）まで可能。
詳細情報
基本情報
大幅な製造コストの低減を実現する圧着端子。
【特長】
・価格が安く作業スピードも高く、不良品が最小限にとどめられる。
・タブ、リセプタクルの差し込み方式による簡単な接続。
・絶縁被覆抑え付のリセプタクル。適用電線の絶縁被覆外径が0.51～6.99mmと幅が広い。
【用途】
・家庭電気器具。
