ファストン・ターミナル 187シリーズ【100個入り】
- 通常単価(税別)
- 1,690円～1,891円
- 税込単価
- 1,859円～2,080円
通常出荷日：在庫品1日目当日出荷可能
大幅な製造コストの低減を実現する圧着端子。【特長】・価格が安く作業スピードも早く、不良品が最小限にとど...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- 絶縁被覆抑え付のリセプタクルでは、適用電線の絶縁被覆外径が0.51～6.99mmと幅が非常に広い。
- 絶縁被覆をつつんで圧着する端子胴部の部分が導体をつつむ胴部より絶縁被覆厚さだけ一段低くなっていて、圧着の際、導体撚り線が縦に同じ高さでそろうようになっている。
- ファストンリセプタクル187シリーズ用の差込み型端子（メス）。
- リセプタクルとそれに嵌合するタブから成る抜き差し自由な接続端子。
- 迅速な作業性、正確で均一な圧着接続信頼性、低コストなど多くの利点により、家庭電気器具、自動車工業界で広く使用。
- ファストンターミナルを電線に圧着し、収容するナイロン製のアンピップ絶縁ポッドも用意。
- ファストン製品ラインには、ハウジングに収めて多極コネクタとして使用されるファスティンファストンコネクタ。
製品画像1
製品画像2
製品画像3
適用タブの寸法
| タブ | A | B | C | D |
|---|---|---|---|---|
| 187シリーズ | 4.75 | 3.2 | 6.35 | 0.51 |
“187”シリーズ リセプタクル（0.51×4.75mmのタブに適合）
| 型番 | スタイル | 適用電線 | 被覆外径 | 材質の 厚さ | 材質および 仕上げ | 寸法 | 適用工具 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 連鎖状 | バラ状 | AWG | mm2 | W | L | E | T | |||||
| 170214-2 | 170203-2 | A | 24-20 | 0.2～0.56 | 1.5～2.5 | 0.32 | 黄銅に錫 | 5.6 | 15.0 | 6.4 | 1.5 | 724678-1 |
| 170037-2 | 170038-2 | 20-16 | 0.5〜1.42 | 2.29〜3.3 | 0.32 | 黄銅に錫 | 5.6 | 15.2 | 6.4 | 1.5 | 755336-1 | |
| 170037-4 | 170038-4 | 燐青銅に錫 | ||||||||||
詳細情報
基本情報
大幅な製造コストの低減を実現する圧着端子。
【特長】
・価格が安く作業スピードも早く、不良品が最小限にとどめられる。
・タブ、リセプタクルの差し込み方式による簡単な接続が可能。
【用途】
・家庭電気器具。

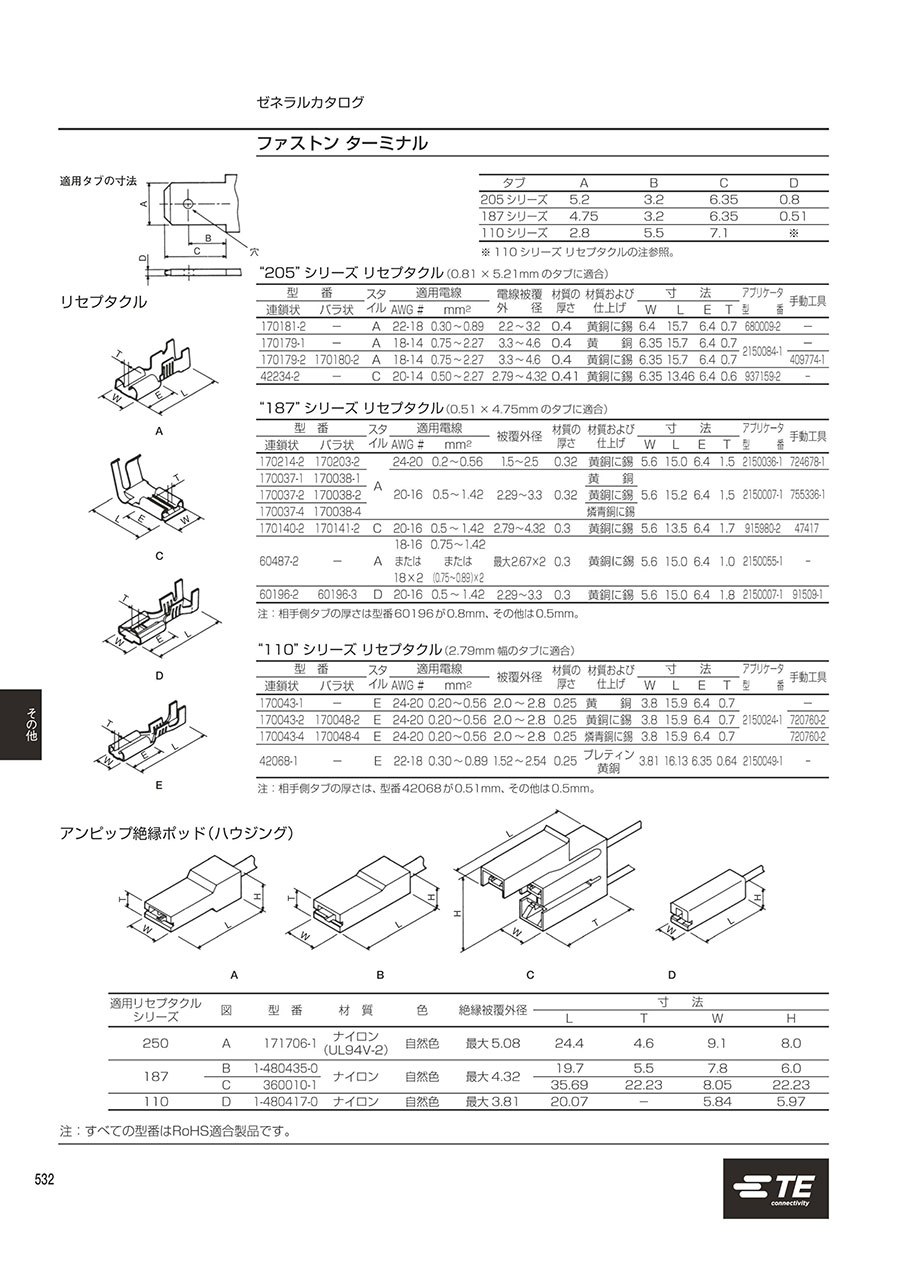

カタログ
