高電圧パルス対応のコンパクトな小型汎用タイプ RSALシリーズ
- 通常単価(税別)
- 2,000円～2,930円特別価格
- 税込単価
- 2,200円～3,223円特別価格
通常出荷日：在庫品1日目当日出荷可能
高電圧パルス対応のコンパクトな小型汎用タイプのノイズフィルタ。 【特長】 ・RSELシリーズのコモンモ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
外観
回路図
電気的特性
| 品名 | 定格電圧（AC/DC） | 定格電流（AC/DC） | 耐電圧 | 絶縁抵抗 | 漏洩電流 | 使用温度範囲 | ディレーティング開始温度 | 直流抵抗（mΩ） | 減衰量保証帯域(MHz) | 質量（g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| コモンモード | ディファレンシャルモード | ||||||||||
| 15dB保証 | 25dB保証 | ||||||||||
| RSAL-20R5WL | 250V | 0.5A | AC.2500V 60s ［ラインアース間］ | 100MΩmin. ［DC.500V/ 1min］ | 10μA max. ［250V/60Hz］ | -25～+85℃ | 55℃ | 700max. | 0.1～5 | 0.4～30 | 56 |
| RSAL-20R5AL | 0.5A | 700max. | 0.1～5 | 0.4～30 | 41 | ||||||
この商品の仕様
ディレーティングカーブ
RSAL - 20R5WLの外観図
RSAL - 20R5ALの外観図
| 品名 | A | B | C | D | E | F | G1 | G2 |
|---|---|---|---|---|---|---|---|---|
| RSAL-20R5W(L) | 45 | 50 | 20 | 40 | 3.5 | 4.5 | 300 | - |
| RSAL-20R5A(L) | 45 | 50 | 20 | 40 | 3.5 | 4.5 | - | 9 |
単位 : mm
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,460円 ( 2,706円 ) | 在庫品1日目当日出荷可能 |
2,460円 ( 2,706円 ) | 在庫品1日目当日出荷可能 |
2,770円 ( 3,047円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,910円1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
2,930円 ( 3,223円 ) | 在庫品1日目当日出荷可能 |
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高電圧パルス対応のコンパクトな小型汎用タイプのノイズフィルタ。
【特長】
・RSELシリーズのコモンモードコイル磁芯にアモルファスコアを採用。
・機器の誤動作防止に効果がある。
・同形状にてワイヤタイプ、ラグ端子タイプをラインアップ。
・オプションとして低漏洩電流特性タイプをラインアップ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

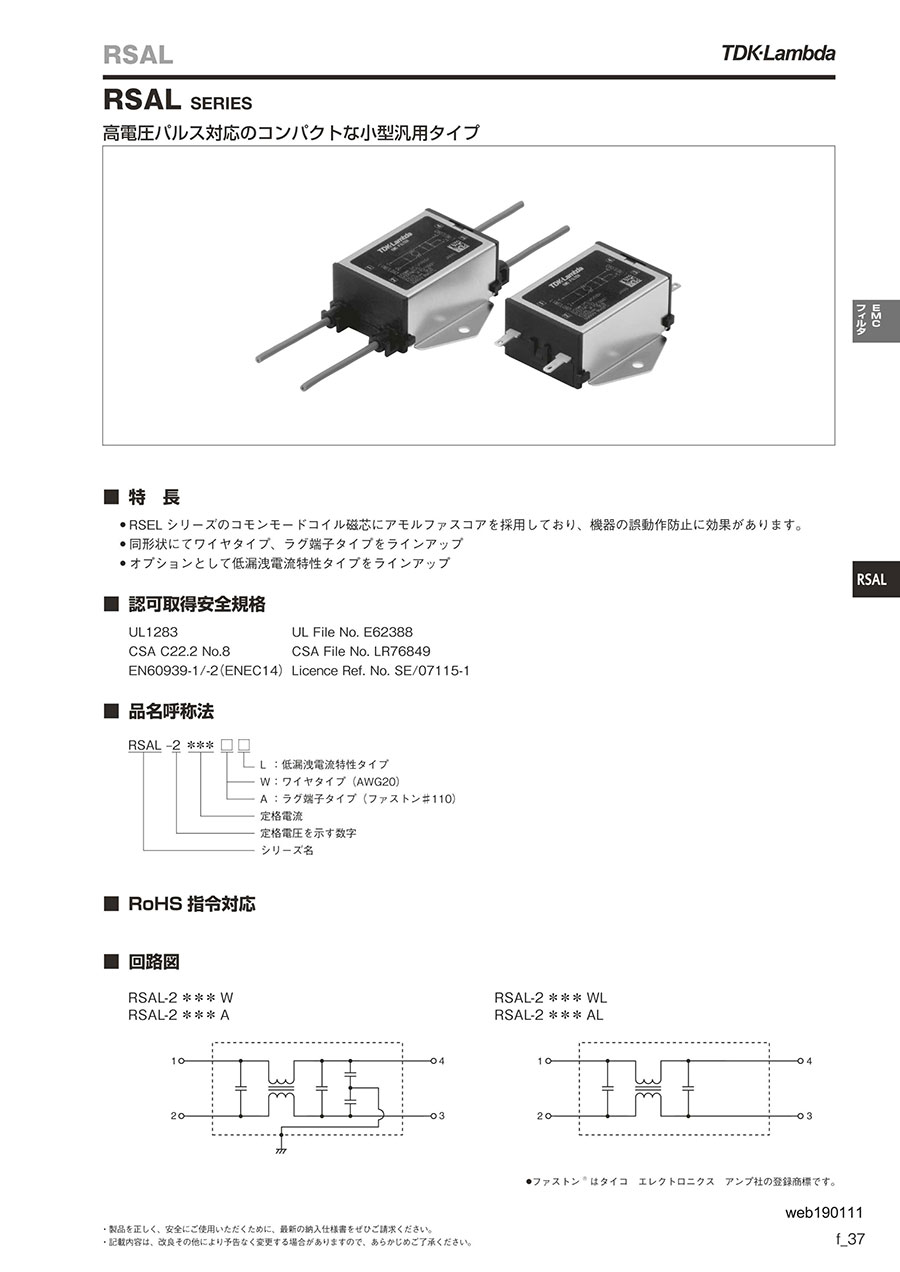

カタログ
