CT（コモン・ターミネーション） コネクタ・システム 2mmピッチ
商品情報
この商品の特徴
結線の特徴
ワイヤ/ケーブルに対する結線方法:圧接（IDC）
機械的アタッチメント
嵌合保持:なし
嵌合調整:あり
ハウジングの特徴
極間ピッチ:2mm
ハウジングの材質:PBT GF

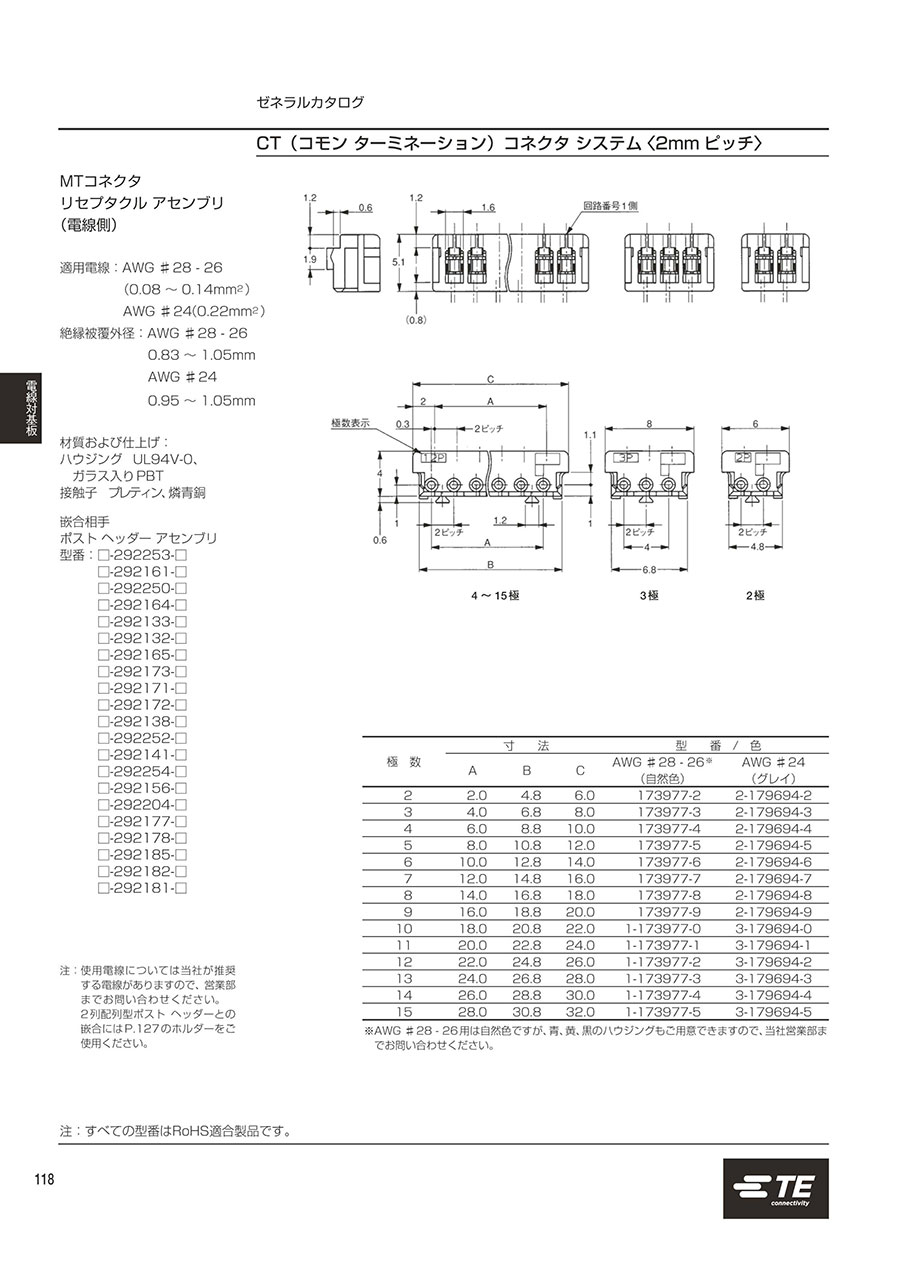

外形図
外形図1
外形図2
外形図3
外形図4
4〜15種
3種
2種
| 極数 | 寸法 | 型番 | |||
|---|---|---|---|---|---|
| A | B | C | AWG♯ 28-26 | AWG♯ 24 | |
| 2 | 2.0 | 4.8 | 6.0 | 173977-2 | 2-179694-2 |
| 3 | 4.0 | 6.8 | 8.0 | 173977-3 | 2-179694-3 |
| 4 | 6.0 | 8.8 | 10.0 | 173977-4 | 2-179694-4 |
| 5 | 8.0 | 10.8 | 12.0 | 173977-5 | 2-179694-5 |
| 6 | 10.0 | 12.8 | 14.0 | 173977-6 | 2-179694-6 |
| 7 | 12.0 | 14.8 | 16.0 | 173977-7 | 2-179694-7 |
| 8 | 14.0 | 16.8 | 18.0 | 173977-8 | 2-179694-8 |
| 9 | 16.0 | 18.8 | 20.0 | 173977-9 | 2-179694-9 |
| 10 | 18.0 | 20.8 | 22.0 | 1-173977-0 | 3-179694-0 |
| 11 | 20.0 | 22.8 | 24.0 | 1-173977-1 | 3-179694-1 |
| 12 | 22.0 | 24.8 | 26.0 | 1-173977-2 | 3-179694-2 |
| 13 | 24.0 | 26.8 | 28.0 | 1-173977-3 | 3-179694-3 |
| 14 | 26.0 | 28.8 | 30.0 | 1-173977-4 | 3-179694-4 |
| 15 | 28.0 | 30.8 | 32.0 | 1-173977-5 | 3-179694-5 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高速自動圧接機とマスターミネーション方式コネクタの組み合わせで、電線の両端に複数個のコネクタを同時に取り付けるシステムです。
【特長】
・ハーネス組み立て作業の省力化と品質の向上および安定化への対応が容易です。
・取付けコネクタは、MTコネクタ（電線側リセプタクルと基板ポストヘッダー）と、基板に直接取り付けるMTアンプインヘッダー（水平型垂直型）です。
・コネクタの接触子中心間は2mmピッチで、さらに両端の接触子中心からハウジング端までも2mmに精密に設計されています。
・プリント基板取付実装上のコネクタの高さは4.0～6.8mmと低背型の設計です。
【用途】
・家電製品。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
