ヒューズホルダー FHC
- 適合サイズ
- φ6.4×30mm
- 取付タイプ
- ビス又はDINレール
- 定格電流 (A)
- AC15
- 取付ネジサイズ
- M4
- 定格電流 詳細
- 最大 AC15A, 連続通電 AC10A
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
閲覧中の商品と併せてご検討ください
－閉じる
FHC-15 3Pの仕様・寸法情報
適合サイズ
φ6.4×30mm
取付タイプ
ビス又はDINレール
定格電流(A)
AC15
溶断表示用ランプ
ランプなし
定格電圧(V)
AC250以下
付属ヒューズ仕様
付属ヒューズ無
ヒューズホルダ数
3連
トラスココード
-
取付ネジサイズ
M4
定格電流 詳細
最大 AC15A, 連続通電 AC10A
商品情報

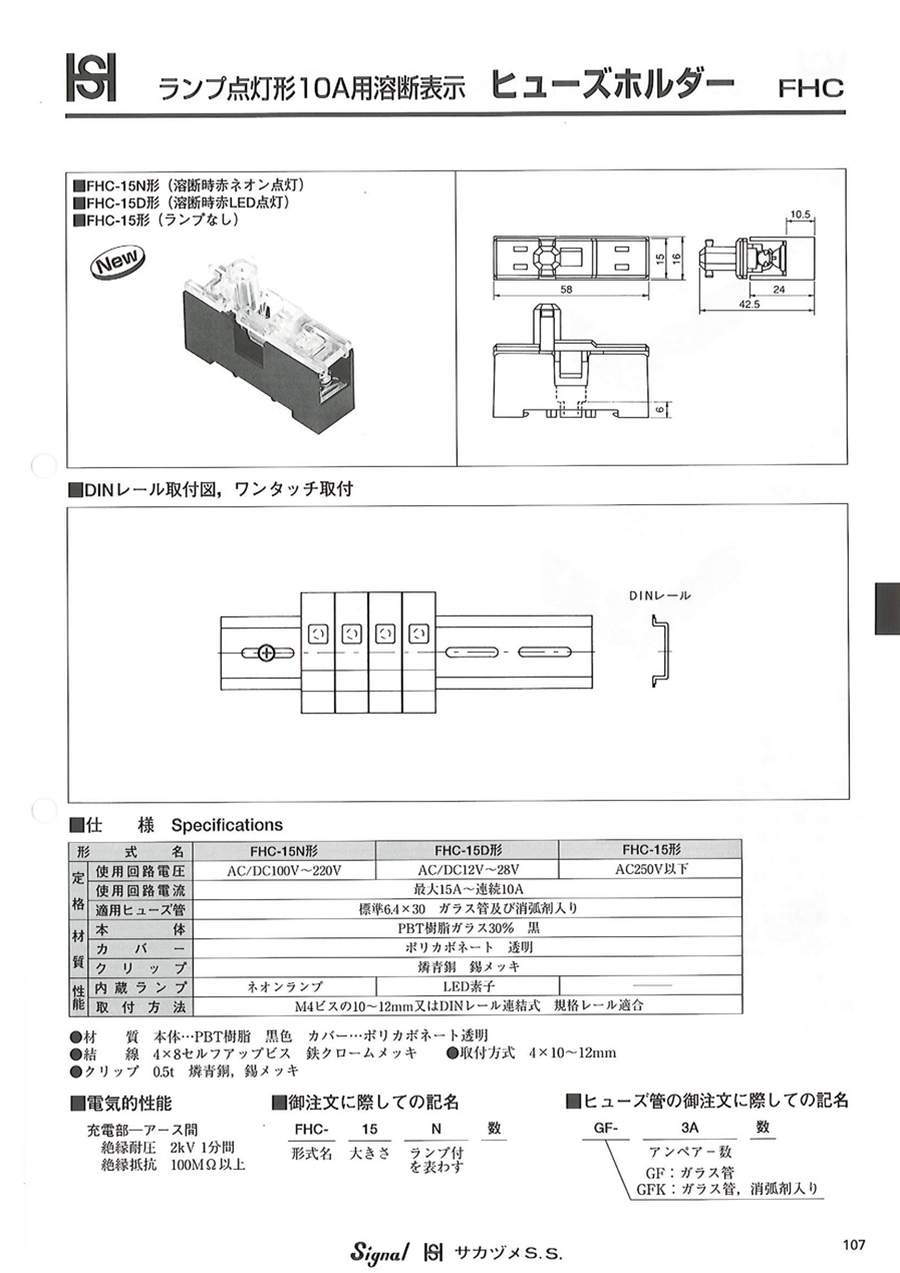

ヒューズホルダーの構造図
ヒューズホルダー FHC-15形（N・D） 構造図
FHC-15形 構造
ヒューズホルダー FHC-15形（N・D） 2P 構造図
FHC-15形 2P 構造
ヒューズホルダー FHC-15形（N・D） 3P 構造図
FHC-15形 3P 構造
ヒューズホルダー DINレール取付図・ワンタッチ取付
DINレール取付図
製品仕様
| 形式名 | FHC-15N形 | FHC-15D形 | FHC-15形 | |
|---|---|---|---|---|
| 定格 | 回路電圧 | AC/DC100V～220V | AC/DC12V～28V | 250V以下 |
| 回路電流 | 最大15A～連続10A（Max.15A） | |||
| 適合ヒューズ管 | 標準6.4×30 ガラス管及び消弧剤入リ | |||
| 材質 | 本体材質 | PBT樹脂 黒 | ||
| カバー材質 | ポリカーボネート樹脂 透明 | |||
| クリップ材質 | 燐青銅 ニッケルメッキ | |||
| 性能 | 内蔵ランプ | ネオンランプ | LED素子 | - |
| 取付方法 | M4ビスの10～12mm又はDINレール連結式 規格レール適合 | |||
| 形式名 | FHC-15N-2P形,-3P形 | FHC-15D-2P形,-3P形 | FHC-15-2P形,-3P形 | |
|---|---|---|---|---|
| 定格 | 回路電圧 | AC/DC100V～220V | AC/DC12V～28V | 250V以下 |
| 回路電流 | 最大AC15A～連続10A | |||
| ヒューズ留方式 | クリップ式 | |||
| 適合ヒューズ管 | 標準6.4×30 ガラス管ヒューズ及び消弧剤入リヒューズ | |||
| 性能 | 内蔵ランプ | ネオンランプ | LED素子 | - |
| ランプ電流 | 0.2～1.2mA | 1～4mA | - | |
| 本体材質 | PBT樹脂 | |||
| カバー材質 | ポリカーボネート樹脂 | |||
| 結線 | M4×8セルフアップビス | |||
| 取付方法 | M4×12～16 ay DINレールビス | |||
| クリップ材質 | 燐青銅ニッケルメッキ | |||
詳細情報
基本情報
ランプ点灯型溶断表示式のカバー形ヒューズホルダー。
【特長】
・10A用（最大15A）。
・ヒューズ溶断時にランプが点灯（FHC-15N、FHC-15Dのみ）。
・絶縁耐圧：2kV 1分間 異常なし。
・絶縁抵抗 500VM 100MΩ以上（充電部-対接地間）。
【用途】
・電源回路の保護用に使用。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ヒューズホルダー FHCの型番FHC-15 3Pのページです。
型番FHC-15 3Pに関する仕様情報を記載しております。
