FT1A形コントローラ Touch（ディスプレイタイプ）

製品仕様

カラータイプ

モノクロタイプ

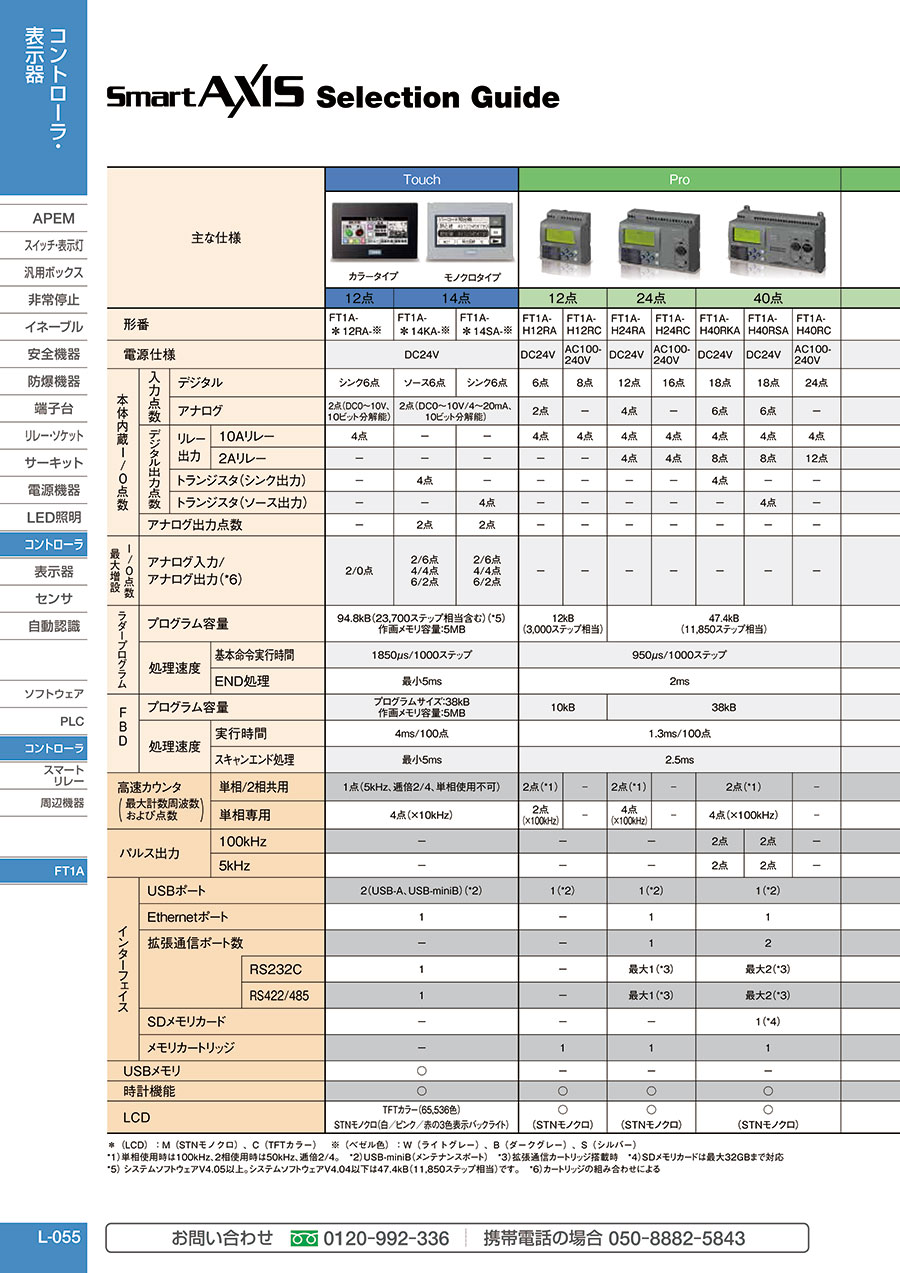

規格表

*（LCD）:M（STNモノクロ）、C（TFTカラー）※（ベゼル色）：W（ライトグレー）、B（ダークグレー）、S（シルパー）
*1）単相使用時は100kHz、2相使用時は50kHz、逓倍2/4。
*2）USB-miniB（メンテナンスポート）
*3）拡張通信カートリッジ搭載時
*4）SDメモリカードは最大32GBまで対応
*5）システムソフトウェアV4.05以上。システムソフトウェアV4.04以下は47.4kB（11,850ステップ相当）です。
*6）カートリッジの組み合わせによる

• 仕様変更のお知らせ
  2023年12月生産分より、FT1A形コントローラ Touch（ディスプレイタイプ）の仕様変更について、UL防爆機器認証範囲、リレー出力電気的寿命、リレー出力ON遅延時間特性の変更、製品筐体の銘板変更、識別表示、Touchトランジスタ出力タイプの銘板変更に仕様変更がございます。
  新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

＜Touchリレー出力タイプ＞
市販10Aリレーの販売中止により搭載している10Aリレーを変更いたします。この変更にともないリレー出力タイプのUL防爆機器認証範囲およびリレー出力仕様が以下のとおり変更となります。

UL防爆機器認証範囲

リレー出力電気的寿命

※機械的寿命は変更ありません

リレー出力ON遅延時間特性の変更

変更前

変更後

バウンス時間は規定しない

注意:OFF遅延時間は変更ありません。なお、TouchとProLiteでOFF遅延時間は異なります。

また、製品筐体の銘板を以下のとおり変更いたします。動作周囲温度条件の記述内容については変更しますが、
動作周囲温度条件については変更ありません。ハードウェアバージョンは機種によって異なりますので以下識別表示をご確認ください。

製品筐体 例）FT1A-H24RC

変更前			変更後

動作周囲温度条件の記述変更

＜Touchトランジスタ出力タイプ＞
製品筐体の銘板を以下のとおり変更いたします。動作周囲温度条件の記述内容については変更しますが、動作周囲温度条件については変更ありません。
銘板は変更しますが動作周囲温度条件を含めその他仕様については一切の変更はありません。

製品筐体 例）FT1A-M14SA-B

変更前

変更後

動作周囲温度条件の記述変更

※その他の仕様、形番および価格の変更はありません。

識別表示

＜Touchリレー出力タイプ＞
変更後の製品については、製品筐体および個装ラベルに記載のハードウェアバージョンが以下のとおり変更となります。
また上記記載のとおり、製品筐体の銘板からもご確認いただけます。

ハードウェアバージョン

【製品筐体】例） FT1A-H24RC	【個装ラベル】例） FT1A-H12RC
