PS6R-G24の仕様・寸法情報
商品情報
製品仕様
| 型番 | ［120W］ PS6R-F24 | ［240W］ PS6R-G24 | ［480W］ PS6R-J24 | ||
|---|---|---|---|---|---|
| 入力条件 | 定格入力電圧（注1） （注2） | AC100～240V（電圧範囲：AC85～264V/DC110～350V共用） | |||
| 周波数 | 50/60Hz | ||||
| 入力電流（TYP.） | AC100V時 | 1.4A | 2.7A | 5.5A | |
| AC230V時 | 0.7A | 1.2A | 2.3A | ||
| 突入電流 | AC100V時 | 9A以下（Ta=25℃、コールドスタート時） | |||
| AC230V時 | 20A以下（Ta=25℃、コールドスタート時） | ||||
| リーク電流 | AC120V時 | 0.5mA以下 | |||
| AC230V時 | 1mA以下 | ||||
| 効率（TYP.） （定格出力時） （注3） | AC100V時 | 90% | 90% | 91% | |
| AC230V時 | 90% | 91% | 93% | ||
| 力率（TYP.） （定格出力時） | AC100V時 | 0.99 | 0.99 | 0.98 | |
| AC230V時 | 0.96 | 0.97 | 0.97 | ||
| 出力条件 | 定格電圧/電流 | 24V・5A | 24V・10A | 24V・20A | |
| 電圧可変範囲 | ±10% | ||||
| 出力保持時間 | 20ms以上（定格入出力時） | ||||
| 起動時間（注4） | 800ms以下（定格入出力時） | ||||
| 立上がり時間 | 200ms以下（定格入出力蒔） | ||||
| 定電圧精度 | 総合変動 | ±5%以下 | |||
| 入力変動 | 0.4%以下 | ||||
| 負荷変動 | 0.6%以下 | ||||
| 温度変動 | 0.05%/℃以下（-10～+60℃） | ||||
| リップル率 | 1%p-p以下（ノイズを含む、0～+60℃） | ||||
| 1.5%p-p以下（ノイズを含む、-10～0℃） | |||||
| 付加機能 | 週電流保護 | 105～120%で動作（自動復帰）（出力電圧が5%低下する出力電流値） | |||
| 週電圧保護 | 120%min.にて出力遮断（注5） | ||||
| 動作表示 | 有（緑色LED） | ||||
| 出力低下表示 | 有（アンバー色LED） | ||||
| 耐電圧 | 入・出力端子間 | AC3000V・1分閥 | |||
| 入力端子と接地端子間 | AC2000V・1分閻 | ||||
| 出力端子と接地端子間 | AC500V・1分間 | ||||
| 絶縁抵抗 | 100MΩ以上、DC500Vメガ（入出力端子間、入力端子と接地端子間）（常温、常湿） | ||||
| 使用周囲温度 | -10～+70℃（ただし、氷結しないこと）（注2） | ||||
| 使用周囲湿度 | 20～90%RH（ただし、結露しないこと） | ||||
| 保存周囲温度 | -25～+75℃（ただし、氷結しないこと） | ||||
| 保存周囲湿度 | 20～90%RH（ただし、結露しないこと） | ||||
| 耐振動 | 10～55Hz、片振幅0.375mm、3軸6方向、各2時間（止め金具BNL6形使用） | ||||
| 耐衝撃 | 300m/s2、（直付金具（PS9Z-6R1F形）使用時150m/s2）、6方向、各3回（止め金具BNL6形使用） | ||||
| EMC | EMI | EN61204-3（Class B） | |||
| EMS | EN61204-3（industrial） | ||||
| 安全規格 | UL508（UL Listing）、CSA C22.2 No.107.1（c-UL Listing）、IEC/EN60950-1、EN50178 | ||||
| 保護構造 | IP20（IEC60529） | ||||
| 外形寸法 | 125H×37W×125D | 125H×60W×125D | 125H×85W×125D | ||
| 質量（約） | 630g | 960g | 1400g | ||
| 端子ねじ | M3.5 | ||||
注1）安全規格承認の入力電圧範囲は、AC100～240Vです。DC入力でのご使用は、安全規格認定対象外です。
注2）ディレーティングがあります。またDC入力時は入力端子にDC入力用ヒューズを必ず接続してください。
注3）動作状態で十分安定した時の値。
注4）軽負荷時は電源OFF後も製品内部に電荷が残っている湯合がありますので、十分時間を空けてから再投入してください。
注5）AC入力遮断後、1分閻以上経週してから入力を再投入してください。
外形図
PS6R-F24形（120W）
PS6R-G24形（240W）
PS6R-J24形（480W）
規格表
注）出力電圧×出力電流≦出力電力の範囲でご使用ください。
詳細情報
基本情報

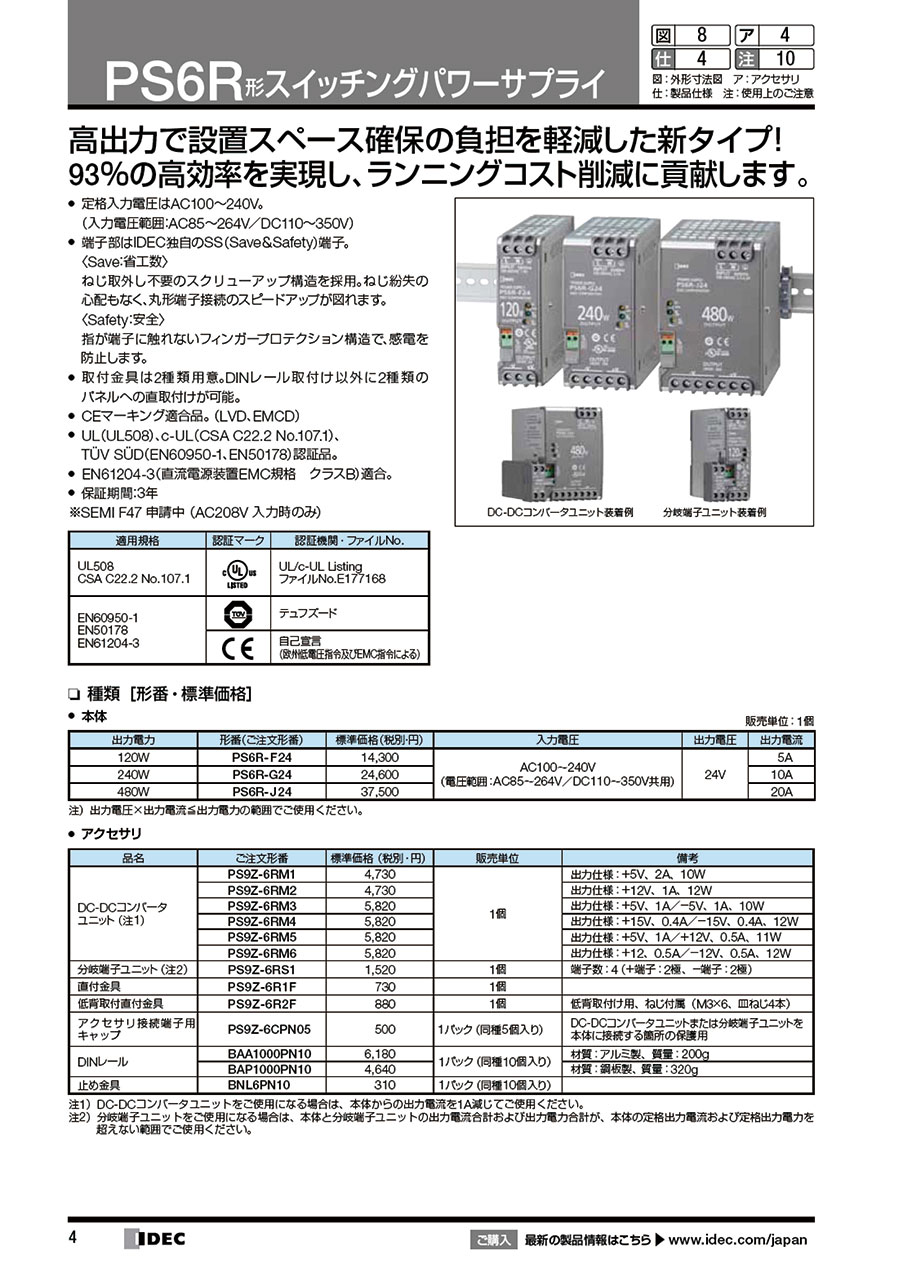

高出力で設置スペース確保の負担を軽減した新タイプ！
93%の高効率を実現し、ランニングコスト削減に貢献します。
【特長】
・定格入力電圧はAC100～240V（入力電圧範囲：AC85～264V/DC110～350V）。
・端子部は独自のSS（Save&Safety）端子。
・ねじ取外し不要のスクリューアップ構造を採用し、ねじ紛失の心配もなく、丸形端子接続のスピードアップが図れます。
・指が端子に触れないフィンガープロテクション構造で、感電を防止します。
・DINレール取付け以外に2種類のパネルへの直取付けが可能。
・CEマーキング適合品（LVD,EMOD）。
・UL（UL508）,c-UL（CSA C22.2 No.107.1,TÜV SÜD（EN60950-1,EN50178）認証品。
・EN61204-3（直流電源装置EMC規格クラスB）適合。
・保証期間：3年。
