ＩＤＥＣ

Φ22 AP22形超高輝度LED表示灯

Name: Φ22 AP22形超高輝度LED表示灯
Brand: ＩＤＥＣ
SKU: 222004914992
Rating: 5 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 2,510円～2,910円特別価格

税込単価: 2,761円～3,201円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＤＥＣ

Φ22 HWシリーズパイロットライト

4.6

通常価格(税別)： 930円 (税込価格：1,023円)

通常出荷日：在庫品1日目

超高輝度LED採用。広範囲からの高い視認性を実現します。【特長】・各方向から高...

詳細情報を確認する

取付穴サイズ
その他
形状
丸
光源
LED
代表規格
UL / CUL
寸法縦
29.8
寸法幅
29.8
寸法奥行き
57.5
取付穴サイズ詳細
φ22.3
保護機能（耐環境性）
パネル前面IP66/端子部IP20

ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

カラーレンズの外観

クリアレンズの仕様

取付穴加工図・最小取付ピッチ
*印3.2+0.2の穴は、回り止め用です。銘板を使用しない時は不要。

（単位：mm）

外形寸法図

（単位：mm）

製品仕様

標準使用状態		使用周囲温度：-25～+55℃（ただし、氷結しないこと）保存周囲温度：-45～+80℃（ただし、氷結しないこと）使用周囲湿度：45～85% RH（ただし、結露しないこと）
絶縁抵抗		100MΩ以上（DC500Vメガにて）
過電圧カテゴリ		II（IEC60664-1）
インパルス耐電圧		2.5kV（IEC60664-1、IEC60947-5-1）
汚染度		3（IEC60947-5-1）
耐電圧		異極充電部間：AC 2000V・1分間充電部と非充電部間：AC 2000V・1分間
耐振動	誤動作	5～55Hz 片振幅：0.5mm
耐振動	耐久	30Hz 片振幅：1.5mm
耐衝撃	誤動作	100m/s²
耐衝撃	耐久	1000m/s²
保護構造		パネル前面：IP66（IEC 60529）、UL Type 4X 端子部：IP20
端子形状		M3.5ねじ端子
ねじ端子締付けトルク		1.0N・m
ロックナット推奨締付けトルク		2.0N・m
接続可能電線		2mm² 以下（単線φ1.6以下）2本以下
質量（約）		18g

※ その他仕様につきましてはカタログを参照してください。

型番リスト

表示件数

型番

色

定格電圧

(V)

色詳細

仕様

端子形状

特性

RoHS?

最小発注数量

アンバー	DC12V	-	クリアレンズ	ねじ端子	-	-	1個
赤	DC12V	-	クリアレンズ	ねじ端子	-	10	1個
アンバー	DC24V	-	カラーレンズ	M3.5ねじ端子	耐振動, 耐衝撃	-	1個
赤	DC24V	-	クリアレンズ	M3.5ねじ端子	耐振動, 耐衝撃	-	1個
黄	DC24V	-	クリアレンズ	M3.5ねじ端子	耐振動, 耐衝撃	10	1個
緑	DC24V	-	カラーレンズ	M3.5ねじ端子	耐振動, 耐衝撃	10	1個
その他	DC24V	ピュアホワイト	カラーレンズ	M3.5ねじ端子	耐振動, 耐衝撃	-	1個
赤	DC24V	-	カラーレンズ	M3.5ねじ端子	耐振動, 耐衝撃	10	1個
青	DC24V	-	カラーレンズ	M3.5ねじ端子	耐振動, 耐衝撃	10	1個
黄	DC24V	-	カラーレンズ	M3.5ねじ端子	耐振動, 耐衝撃	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,910円2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	19日目
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

超高輝度LED採用。広範囲からの高い視認性を実現します。
【特長】
・各方向から高い視認性を確保
・外乱光の影響を受けにくい高輝度LEDタイプで、点灯確認が確実に行え誤認を防ぎます
・端子カバーが一体構造のフィンガープロテクションタイプで、感電防止への安全性を確保（IP20）
・配線工数の削減にも貢献します
・カラーレンズタイプと点灯がより明確になるクリアレンズタイプ（PWを除く）の2種類を準備
・UL、c-UL認証品、およびEN規格適合品

ご注意

材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

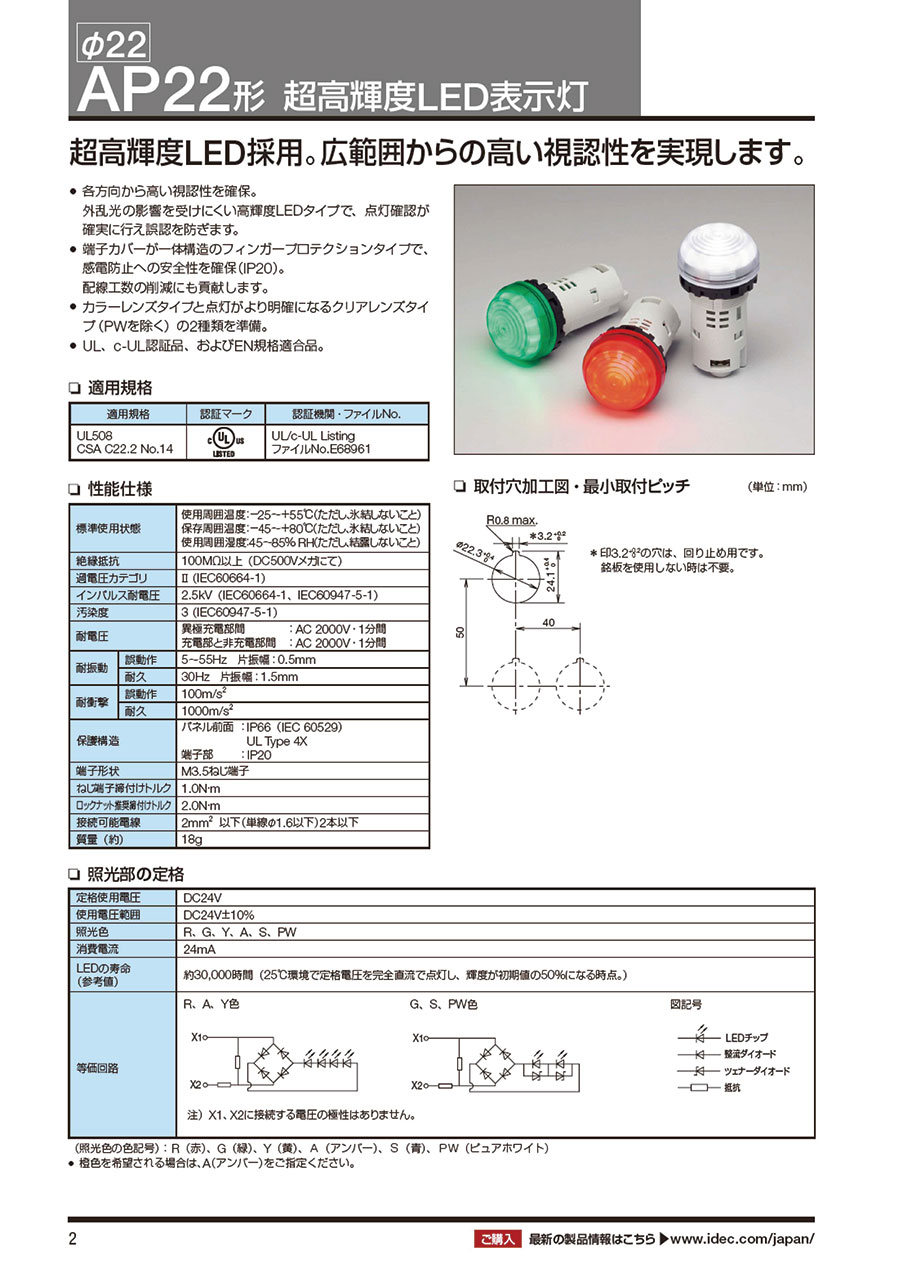

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Φ22 AP22形超高輝度LED表示灯のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電装部品の組み立て

満足度：5.02021/08/17

配線も簡単にできて、問題なく感じます。明るさもちょうどよく感じております。またリピートしたいです。

0人が参考にしています。

制御盤

満足度：5.02019/09/18

制御盤の表示用として使用。表示部が大きく明るく表示するため視認性がよく使いやすいです。

0人が参考にしています。

表示板の電球交換

満足度：5.02018/12/07

表示板の電球が切れたのでこのタイミングでLEDへと変更しました。明るく非常に見やすくなりました。

0人が参考にしています。
