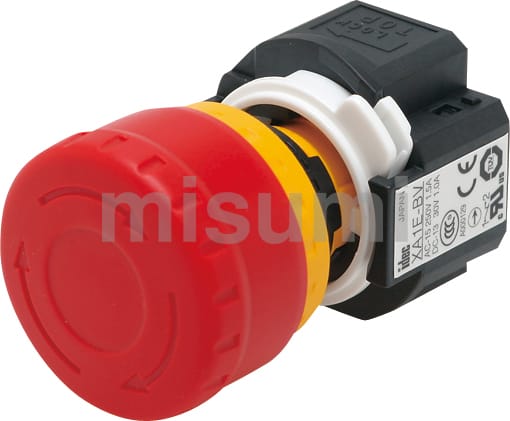

非常停止用押ボタンスイッチ（Φ22/Φ25） A22E
- 通常単価(税別)
- 1,600円～5,066円特別価格
- 税込単価
- 1,760円～5,573円特別価格
リング使用時の誤操作を防止するラッチング機構付の非常停止スイッチ。【特長】・接点溶着時に回路を遮断する...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- パネル加工寸法：Φ25の場合、Φ25用リング形A22Z-R25を必ずご使用ください。（カット寸法が大きいため、ご使用にならないと保護構造IP65を満足しません）
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
スイッチ部3列横取りつけで配線効率をアップできる非常停止スイッチ
プッシュロック・ターンリセットφ40(直径40mm)
型番:A22EL-M-□-□
小形ターンリセットφ30(直径30mm)
型番:A22E-S-□
中形ターンリセットφ40(直径40mm)
型番:A22E-M-□
中形ターンリセット EMO表示付き φ40(直径40mm)
型番:A22E-M-□-EMO
中形ターンリセット EMS表示付き φ40(直径40mm)
型番:A22E-M-□-EMS
コントロールボックス
型番:A22E-M-□B
中形プルリセット φ40(直径40mm)
型番:A22E-MP
非常停止用押ボタンスイッチの寸法について
小形ターンリセット(φ30)/形:A22E-Sの寸法図（単位：mm）
中形ターンリセット(φ40)/形:A22E-Mの寸法図（単位：mm）
プッシュロック・ターンリセットφ40/形:A22EL-Mの寸法図（単位：mm）
プッシュプルリセットφ40/形:A22E-MPの寸法図（単位：mm）
非常停止用押ボタンスイッチの性能について
| 種類 | ターンリセット | プルリセット | ||
|---|---|---|---|---|
| 非照光タイプ | 照光タイプ | 非照光タイプ | ||
| 許容操作ひん度 | 機械的 | 30回/min. （セット・リセットで1回） | ||
| 電気的 | 30回/min. （セット・リセットで1回） | |||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガにて) | |||
| 接触抵抗 | 100mΩ以下（初期値） | |||
| 耐電圧 | 同極端子間 | AC2,500V 50/60Hz 1min. | ||
| 各端子とアース間 | AC2,500V 50/60Hz 1min. | |||
| 振動 誤動作 | 10～55Hz 複振幅1.5mm (接点開離1ms以内) | |||
| 衝撃 | 耐久 | 1000m/s2 | ||
| 誤動作 | 最大250m/s2 (接点開離1ms以内) | |||
| 耐久性 | 機械的 | 30万回以上（セット・リセットで1回） | ||
| 電気的 | 30万回以上（セット・リセットで1回） | |||
| 使用周囲温度＊1 | −20～+70℃ | −20～+55℃ | −20～+70℃ | |
| 使用周囲湿度 | 35～85％RH | |||
| 保存周囲温度 | -40～+70℃ | |||
| 保護構造 | IP65(耐油形) ＊2＊3 | IP65 ＊2 | IP65(耐油形) ＊2＊3 | |
| 感電保護クラス | ClassII | |||
| PTI(トラッキング) | 175 | |||
| 汚染度 | 汚染度3(EN60947-5-1) | |||
| 最小直接開路動作ストローク | 11mm | |||
| 最小直接開路動作力 | 45N | |||
| 条件付き短絡電流 | 100A（EN 60947-5-1） | |||
＊1. 氷結、結露のないこと。
＊2. パネル前面からの保護構造です。
＊3. コントロールボックス組込み時もIP65ですが、耐油形ではありません。
この商品のラインナップ一覧
| 動作機能 | セット形式 | 操作部の色 | |
|---|---|---|---|
| 形状 | 接点構成 | ||
| 小形ターンリセット φ30 (形A22E-S) | 1a2b(1a＋1b＋1b) | 形A22E-S-12 ＊ | 赤 |
| 2b | 形A22E-S-02 ＊ | ||
| 1a1b(1a＋1b) | 形AA22E-S-11 ＊ | ||
| 1b | 形AA22E-S-01 ＊ | ||
| 中形ターンリセット φ40 (形A22E-M) | 1a2b(1a＋1b＋1b) | 形A22E-M-12 ＊ | |
| 3b(1b＋1b＋1b) | 形A22E-M-03 ＊ | ||
| 2b | 形A22E-M-02 ＊ | ||
| 1b | 形A22E-M-01 ＊ | ||
| 1a1b（1a＋1b） | 形A22E-M-11 ＊ | ||
| 中形プルリセット φ40 (形A22E-MP) | 1b | 形A22E-MP-01 | |
| 2b | 形A22E-MP-02 | ||
非照光タイプ(表示なし)セット組み合わせ形式
| 動作機能 | セット形式 | 操作部の色 | |
|---|---|---|---|
| 形状 | 接点構成 | ||
| プッシュロック・ターンリセット φ40（形A22EL-M）点灯ユニット | 1b | 形A22EL-M-24A-01 ＊ | 赤 |
| 2b | 形A22EL-M-24A-02 ＊ | ||
| 1a1b(1a＋1b) | 形A22EL-M-24A-11 ＊ | ||
照光タイプ(表示なし)セット組み合わせ形式
| 動作機能 | セット形式 | 操作部の色 | |
|---|---|---|---|
| 形状 | 接点構成 | ||
| 中形ターンリセット EMO表示付き φ40 | 1b | 形A22E-M-01-EMO ＊ | 赤 |
| 1a1b(1a＋1b) | 形A22E-M-11-EMO ＊ | ||
| 1a2b(1a＋1b＋1b) | 形A22E-M-12-EMO ＊ | ||
| 3b(1b＋1b＋1b) | 形A22E-M-03-EMO ＊ | ||
| 中形ターンリセット EMS表示付き φ40 | 1b | 形A22E-M-01-EMS ＊ | |
| 2b(1b＋1b) | 形A22E-M-02-EMS ＊ | ||
| 1a2b(1a＋1b＋1b) | 形A22E-M-12-EMS ＊ | ||
| 3b(1b＋1b＋1b) | 形A22E-M-03-EMS ＊ | ||
非照光タイプ(表示あり)セット組み合わせ形式
| 接点構成 | 形式 |
|---|---|
| 1b | 形A22E-M-01B ＊ |
| 1a1b(1a+1b) | 形A22E-M-11B ＊ |
| 2b(1b+1b) | 形A22E-M-02B ＊ |
コントロールボックス組み込みセット形式
注. コントロールボックスは形A22Z-B101Yを使用しています
*韓国S-mark認証対応機種
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,756円 ( 1,932円 ) | 1日目 |
2,474円 ( 2,721円 ) | 1日目 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
4,064円 ( 4,470円 ) | 在庫品1日目当日出荷可能 |
2,018円 ( 2,220円 ) | 1日目 |
3,157円 ( 3,473円 ) | 1日目 |
2,663円 ( 2,929円 ) | 在庫品1日目当日出荷可能 |
5,066円 ( 5,573円 ) | 在庫品1日目当日出荷可能 |
1,815円 ( 1,997円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 1日目 |
2,932円2,052円 ( 2,257円 ) | 在庫品1日目当日出荷可能 |
2,018円 ( 2,220円 ) | 1日目 |
2,663円 ( 2,929円 ) | 在庫品1日目当日出荷可能 |
4,742円 ( 5,216円 ) | 在庫品1日目当日出荷可能 |
2,137円1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
2,932円1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
2,932円 ( 3,225円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 1日目 |
2,250円 ( 2,475円 ) | 1日目 |
1,600円 ( 1,760円 ) | 1日目 |
2,018円 ( 2,220円 ) | 1日目 |
2,310円 ( 2,541円 ) | 在庫品1日目当日出荷可能 |
1,880円 ( 2,068円 ) | 1日目 |
2,938円 ( 3,232円 ) | 1日目 |
2,890円 ( 3,179円 ) | 1日目 |
3,190円 ( 3,509円 ) | 1日目 |
詳細情報
基本情報
リング使用時の誤操作を防止するラッチング機構付の非常停止スイッチ。
【特長】
・接点溶着時に回路を遮断する直接開路動作機構付
・ユニットの取り外しはロックレバーで簡単に着脱可能
・Φ25用リングの使用によってΦ25のパネルカットにも対応
・スイッチ部3列横取りつけで配線効率をアップ（非照光タイプはスイッチユニット3個取りつけで多接点化可能）
・圧着端子は開形（フォーク形）、閉形（丸形）どちらでも取りつけ可能
・操作部とスイッチ部が容易に分離されないためのロックプレートを標準装備
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- パネル加工寸法：Φ25の場合、Φ25用リング形A22Z-R25を必ずご使用ください。（カット寸法が大きいため、ご使用にならないと保護構造IP65を満足しません）
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
