非常停止用押ボタンスイッチ（Φ16） A165E
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,878円～2,800円
- 税込単価
- 2,066円～3,080円
分離ユニットタイプでコンパクトな奥行きな非常停止用押ボタンスイッチ（Φ16） ...
詳細情報を確認する- 操作部形状
- 丸形
- 端子形状
- はんだづけ端子
- 取付穴サイズ
- φ16
- 操作部機能
- プッシュロック/ターンリセット
- 保護構造
- 有
- 分類
- セット品
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品情報

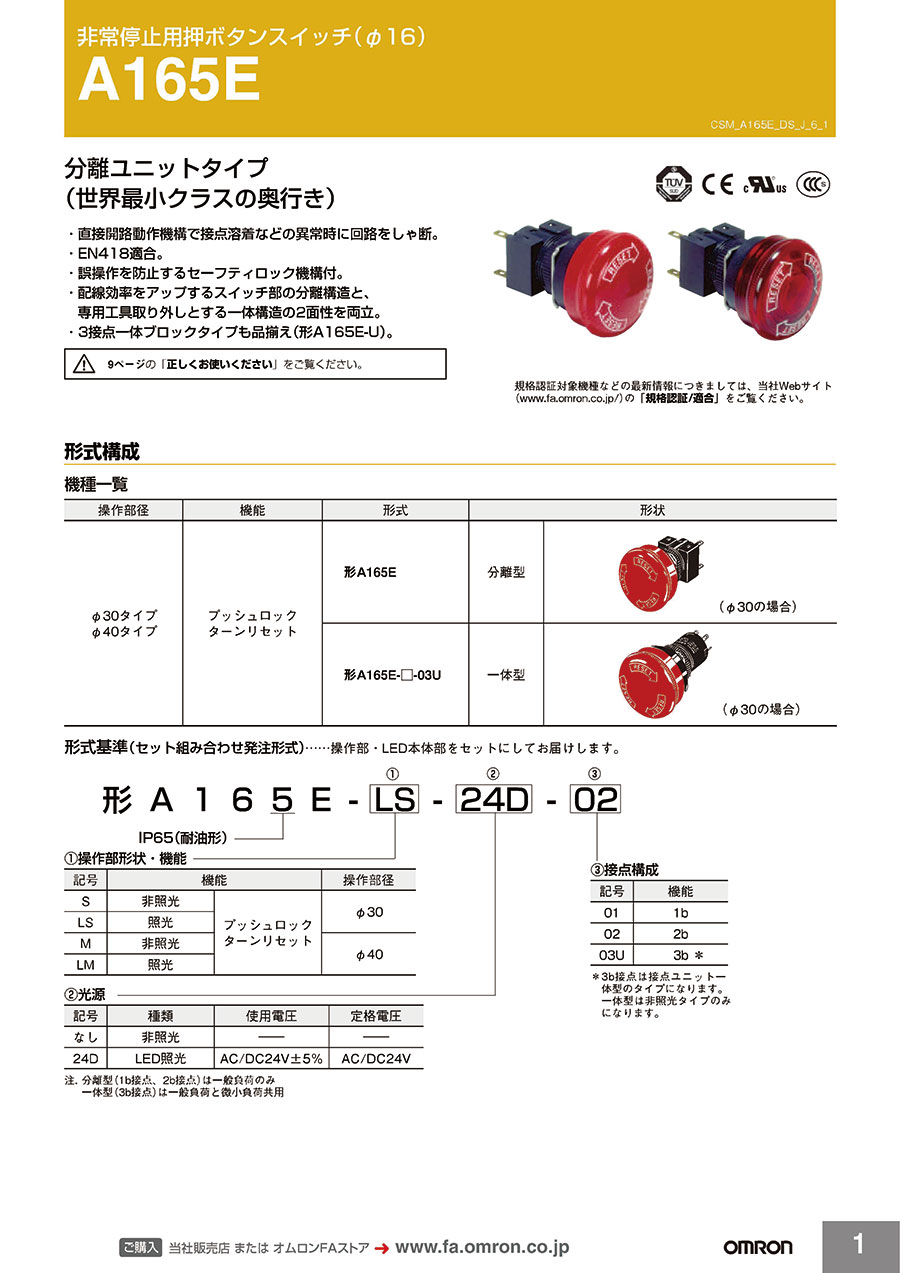

非常停止用押ボタンスイッチ（φ16（直径16mm）） A165Eの仕様
非常停止用押ボタンスイッチ（φ16（直径16mm）） A165E イメージ
非常停止用押ボタンスイッチ（φ16（直径16mm）） A165Eの形式構成
非常停止用押ボタンスイッチ（φ16（直径16mm）） A165Eの機種一覧
| 操作部径 | 機能 | 形式 | 形状 |
|---|---|---|---|
| φ30タイプ φ40タイプ | プッシュロック ターンリセット | 形A165E | 分離型 |
| 形A165E-□-03U | 一体型 |
非常停止用押ボタンスイッチ（φ16（直径16mm）） A165Eの性能
| 種類 | 非常停止用押ボタンスイッチ | ||
|---|---|---|---|
| 非照光タイプ 形A165E-S | 非照光タイプ一体型 形A165E-U | ||
| 許容操作ひん度 | 機械的 | 最大20回/min | |
| 電気的 | 最大10回/min | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | ||
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min | |
| 異極端子間 | AC2,000V 50/60Hz 1min | ||
| 各端子とアース間 | AC2,000V 50/60Hz 1min | ||
| ランプ端子間 | AC1,000V 50/60Hz 1min *1 | - | |
| 振動 | 誤動作 | 10～55Hz複振幅1.5mm（誤動作1ms以内） | |
| 衝撃 | 耐久 | 500m/s2 | |
| 誤動作 | 最大300m/s2 （誤動作1ms以内） | 最大150m/s2 （誤動作1ms以内） | |
| 耐久性 | 機械的 | 10万回以上 | |
| 電気的 | 10万回以上 | ||
| 保護構造 | IP65耐油形 *2 | IP65耐油形 *2 | |
| 感電保護クラス | Class II | ||
| PTI （トラッキング特性） | 175 | ||
| 汚染度 | 汚染度3（EN60947-5-1） | ||
| 質量 | 約16g（2NC（2）接点の場合） | ||
| 使用周囲温度 | -10～+55℃（ただし、氷結、結露のないこと） | ||
| 使用周囲湿度 | 35～85％RH | ||
| 保存周囲温度 | -25～+65℃（ただし、氷結、結露のないこと） | ||
- *1LEDは取りつけない状態での規格です。（LEDを取りつけないでテストしてください。）
- *2パネル前面からの保護構造です。
非常停止用押ボタンスイッチ（φ16（直径16mm）） A165Eの寸法図
形A165E-S／非照光タイプ Φ30（直径30mm）
形A165E-S-03U／非照光タイプ、一体型非常停止 Φ30（直径30mm）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,195円 ( 2,415円 ) | 在庫品1日目当日出荷可能 |
2,427円 ( 2,670円 ) | 39日目 |
2,427円 ( 2,670円 ) | 在庫品1日目当日出荷可能 |
1,878円 ( 2,066円 ) | 在庫品1日目当日出荷可能 |
2,077円 ( 2,285円 ) | 5日目 |
1,878円 ( 2,066円 ) | 在庫品1日目当日出荷可能 |
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 1日目 |
2,141円 ( 2,355円 ) | 在庫品1日目当日出荷可能 |
2,785円 ( 3,064円 ) | 在庫品1日目当日出荷可能 |
2,800円 ( 3,080円 ) | 1日目 |
詳細情報
基本情報
分離ユニットタイプでコンパクトな奥行きな非常停止用押ボタンスイッチ（Φ16） A165E。
【特長】
・直接開路動作機構で接点溶着などの異常時に回路を遮断
・誤操作を防止するセーフティロック機構付き
・配線効率をアップするスイッチ部の分離構造と、専用工具取り外しとする一体構造の2面性を両立
・3接点一体ブロックタイプも品揃え（形A165E-U）
【用途】
・非常停止用に
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
確実な操作によって押しボタン操作部をロック位置まで押し込まない限り、接点は開離しません。
