ソリッドステート・タイマ H3YN
- 通常単価(税別)
- 4,350円～7,244円
- 税込単価
- 4,785円～7,968円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
形H3Yと同形状でマルチ時間レンジ・マルチ動作モードを実現したタイマ。【特長】・EN61812-1適合...
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が22型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
H3YNの外観
ソリッドステート・タイマの性能
| 形式 | 形H3YN-2/-4 | 形H3YN-21/-41 | |
|---|---|---|---|
| 動作時間のばらつき | ±1%以下(最大目盛時間にて)(1sレンジでは±1%±10ms以下) | ||
| セット誤差 | ±10%±50ms以下(最大目盛時間にて) | ||
| 復帰時間 | 0.1s以下(途中復帰を含む) | ||
| 電圧の影響 | ±2%以下(最大目盛時間にて) | ||
| 温度の影響 | ±2%以下(最大目盛時間にて) | ||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガにて測定) | ||
| 耐電圧 | AC2,000V 50/60Hz 1min（導電部端子と露出した非充電金属部間、ただし端子ねじ部は除く） AC2,000V 50/60Hz 1min（操作電源回路と制御出力間） AC2,000V 50/60Hz 1min（異極接点間2極タイプ） AC1,500V 50/60Hz 1min（異極接点間4極タイプ） AC1,000V 50/60Hz 1min（非連続接点間） | ||
| 振動 | 耐久 | 10～55Hz 片振幅 0.75mm 3方向 各1h | |
| 誤動作 | 10～55Hz 片振幅 0.5mm 3方向 各10min | ||
| 衝撃 | 耐久 | 1,000m/s2 6方向 各3回*1 | |
| 誤動作 | 100m/s2 6方向 各3回 | ||
| 寿命 | 機械的 | 1,000万回以上(無負荷、開閉ひん度1,800回/h) | |
| 電気的 | 2極50万回以上(AC250V 5A 抵抗負荷 開閉ひん度1,800回/h)(常温時) 4極20万回(-Zは10万回以上)以上(AC250V 3A 抵抗負荷 開閉ひん度1,800回/h)(常温時)*2 | ||
| インパルス電圧 | 電源端子間3kV、ただしDC12V、DC24V、DC48V、AC24Vは1kV、 導電部端子と露出した非充電金属部間4.5kV、ただしDC12V、DC24V、DC48V、AC24Vは1.5kV | ||
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立上がり1ns)±1.5kV | ||
| 静電気耐力 | 4kV(誤動作)8kV(破壊) | ||
| 保護構造 | IP40 | ||
| 質量 | 約50g | ||
※1. タイマ単体で耐久衝撃試験を実施する場合の条件となります。
※2. 電気的寿命曲線をご確認ください。
ソリッドステート・タイマの寸法図
形H3YN-2 、形H3YN-21の寸法図A
形H3YN-2 、形H3YN-21の寸法図B
形H3YN-2 、形H3YN-21の取りつけ穴加工寸法図
形H3YN-4 、形H3YN-41 、形H3YN-4-Z の寸法図A
形H3YN-4 、形H3YN-41 、形H3YN-4-Z の寸法図B
形H3YN-4 、形H3YN-41 、形H3YN-4-Z の取りつけ穴加工寸法図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,443円 ( 4,887円 ) | 在庫品1日目当日出荷可能 |
4,443円 ( 4,887円 ) | 在庫品1日目当日出荷可能 |
4,570円 ( 5,027円 ) | 在庫品1日目当日出荷可能 |
4,570円 ( 5,027円 ) | 1日目 |
5,232円 ( 5,755円 ) | 在庫品1日目当日出荷可能 |
4,549円 ( 5,004円 ) | 在庫品1日目当日出荷可能 |
5,645円 ( 6,210円 ) | 在庫品1日目当日出荷可能 |
4,845円 ( 5,330円 ) | 在庫品1日目当日出荷可能 |
4,845円 ( 5,330円 ) | 在庫品1日目当日出荷可能 |
4,613円 ( 5,074円 ) | 1日目 |
4,857円 ( 5,343円 ) | 在庫品1日目当日出荷可能 |
7,244円 ( 7,968円 ) | 1日目 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
4,443円 ( 4,887円 ) | 在庫品1日目当日出荷可能 |
4,443円 ( 4,887円 ) | 在庫品1日目当日出荷可能 |
4,549円 ( 5,004円 ) | 在庫品1日目当日出荷可能 |
4,549円 ( 5,004円 ) | 在庫品1日目当日出荷可能 |
4,845円 ( 5,330円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
形H3Yと同形状でマルチ時間レンジ・マルチ動作モードを実現したタイマ。
【特長】
・EN61812-1適合。
・4レンジ切り替えのマルチ時間レンジ対応。
・1台で4役のマルチ動作モード対応。
・形MYリレーと端子コンパチ。
・EN規格に適合し、欧州輸出にも安心。
・電源電圧のセミマルチ化によりメンテ在庫削減に対応。
【用途】
・タイマは、スタート信号が入ってから、あらかじめ設定した時間になると出力信号を切り替える制御装置。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

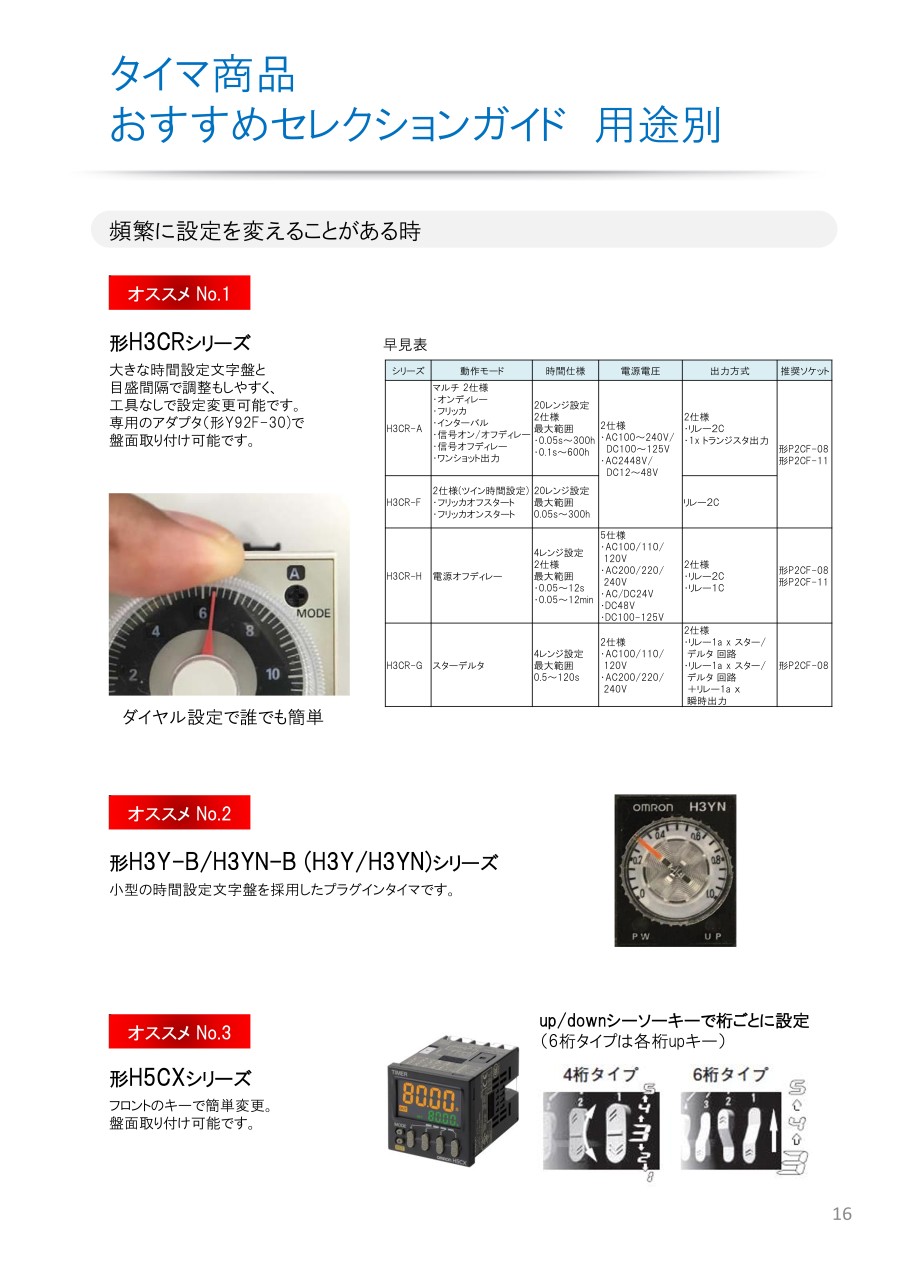

カタログ
ソリッドステート・タイマ H3YNのレビュー
汎用のタイマーとして
4
4.02023/06/30
PLCが使用されていない装置でタイマーが必要になったときに使っています。時間・動作の幅が広いので1機種でだいたいのことが...もっと読む
0人が参考にしています。
フリッカ動作
5
5.02023/06/30
間欠動作させたい装置があったので選定。時間の調整幅も広いので使いやすい。
0人が参考にしています。
長時間のタイマー
5
5.02023/06/30
長時間のタイマーが必要だったので選定しました。ディップスイッチが若干操作しにくかったですが、おおむね満足です。
0人が参考にしています。
インターバルタイマとして
5
5.02023/06/30
一般的なオンディレイ動作ではなくインターバルでONさせたい箇所があったため購入。単機能タイプに比べて極端な価格差があるわ...もっと読む
0人が参考にしています。
機械装置
5
5.02023/02/28
機械装置に使用しました。
在庫、納期、価格がすぐわかり
大変便利なのでよく利用します。
0人が参考にしています。
よくあるご質問（FAQ）
QH3YNシリーズの動作と設定を教えてください。
A
形H3YNシリーズは4つの動作モードがあります。・パワーオンディレー・インターバル・フリッカオフスタート・フリッカオンスタート動作モードは本体側面のディップスイッチで設定します。各動作モードの詳細については以下の表を参照ください。なお、すべて電源スタート、電源リセットです。・電源スタート タイマの電源が印加されると計時を開始します。・電源リセット 計時中に電源がOFFすると計時はリセットされます。出力中に電源がOFFすると出力はOFFします。
