ソリッドステート・タイマ H3CR-A

Name: ソリッドステート・タイマ H3CR-A
Brand: オムロン
SKU: 222004914352
Rating: 4.7 (21 reviews)

カタログ |

通常単価(税別): 4,300円～7,080円

税込単価: 4,730円～7,788円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

時間レンジ、動作モードのマルチ化。DIN48×48mmのフルマルチタイマ。【特長】・2種類のAC/DC...

詳細を確認

4.74.7

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

オムロン

ソリッドステート・タイマ H3Y/H3YN

通常価格(税別)： 3,427円 (税込価格：3,770円)

通常出荷日：在庫品1日目

よく一緒に見られています

オムロン

ソリッドステート・タイマ H3CR-F/-G/-H

通常価格(税別)： 7,739円 (税込価格：8,513円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

H3CR-Aの外観

特長

消費電流をおさえたエコロジー設計
0設定瞬時出力によりシーケンスチェックが容易
ソケット（形P3G-08）を取りつけて首下75mmと短胴化（形H3CR-A8E AC100～240V/DC100～125V）
UL、CSA、NK、LR、CCC取得、EN61812-1適合、CEマーク対応

ソリッドステート・タイマの性能

動作時間のばらつき		±0.2％（最大目盛りに対する割合）以下（1.2s、3sレンジでは±0.2％±10ms以下）
セット誤差		±5％（最大目盛りに対する割合）±50ms以下*1
復帰時間		0.1s以下
電圧の影響*2		±0.2％（最大目盛りに対する割合）以下（1.2s、3sレンジでは±0.2％±10ms以下）
温度の影響		±1％（最大目盛りに対する割合）以下（1.2s、3sレンジでは±1％±10ms以下）
絶縁抵抗		100MΩ以上（DC500Vメガにて）
耐電圧		AC2,000V 50/60Hz 1min（充電金属部と非充電金属部間）、ただし、-A□SタイプはAC1,000V AC2,000V 50/60Hz 1min（制御出力と操作回路間）、ただし、-A□SタイプはAC1,000V AC2,000V 50/60Hz 1min（異極接点間） AC1,000V 50/60Hz 1min（非連続接点間） AC2,000V 50/60Hz 1min（入力と制御出力、操作回路間）、ただし、-APタイプのみ
インパルス電圧		5kV（電源端子間）ただし、AC24～48V/DC12～48V、AC/DC24～48Vタイプは1kV 5kV（導電部端子と露出した非充電金属部間）ただし、AC24～48V/DC12～48V、AC/DC24～48Vタイプは1.5kV
耐ノイズ		ノイズシミュレータによる方形波ノイズ（パルス幅100ns/1μs立ち上がり1ns） ±1.5kV、ただし、無電圧入力端子間は±600V
静電気耐力		8kV（誤動作） 15kV（破壊）
振動	耐久	10～55Hz 片振幅0.75mm 3方向各2h
振動	誤動作	10～55Hz 片振幅0.5mm 3方向各10min
衝撃	耐久	1,000m/s² 6方向各3回
衝撃	誤動作	100m/s² 6方向各3回
寿命*3	機械的	2,000万回以上（無負荷、開閉ひん度1,800回/h）
寿命*3	電気的	10万回以上（AC250V、5A、抵抗負荷、開閉ひん度1,800回/h）
保護構造		IP40（パネル表面部）
質量		約90g

*1.形H3CR-APのC、D、Gモード信号OFF時は、±5％（最大目盛に対する割合）+100ms以下、-0ms以下です。
*2.形H3CR-A8E（AC24～48V/DC12～48V）の電圧の影響は、単相全波整流電源の場合に限り±2.0％（最大目盛りに対する割合）以下です。
*3.接点出力のみです。

ソリッドステート・タイマの外形と寸法図

形H3CR-A、形H3CR-AP、形H3CR-AS、形H3CR-A-301の外形

形H3CR-A、形H3CR-AP、形H3CR-AS、形H3CR-A-301の寸法図

形H3CR-A8、形H3CR-A8S、形H3CR-A8E、形H3CR-A8-301の外形

形H3CR-A8、形H3CR-A8S、形H3CR-A8E、形H3CR-A8-301の寸法図

型番リスト

表示件数

型番

H3CR-A8-301 AC24-48/DC12-48

H3CR-A8-301 AC100-240/DC100

H3CR-A8-302 DC24

H3CR-A8-313 AC100-/DC100- 300H

H3CR-A8-400 AC100-/DC100- 300H

H3CR-A8 AC24-48/DC12-48

H3CR-A8 AC100-240/DC100-125

H3CR-A8E AC100-240/DC100-125

H3CR-A8E AC/DC24-48

H3CR-A8S AC24-48/DC12-48

H3CR-A-301 AC100-240/DC100-125

H3CR-A-302 DC24

H3CR-A-313 AC100-240/DC100-125

H3CR-A AC24-48/DC12-48

H3CR-A AC100-240/DC100-125

H3CR-AP AC24-48/DC12-48

H3CR-AP AC100-240/DC100-125

H3CR-AS AC24-48/DC12-48

時間仕様

(s)

電源電圧

出力方式

定格電源電圧

(V)

ピンタイプ

入力方式

接点構成

突入電流

(mA)

商品タイプ

RoHS?

最小発注数量

0.1s～600h	AC/DC	リレー	AC24～48/DC12～48	8ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.1s～600h	AC/DC	リレー	AC100～240/DC100～125	8ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	DC専用	リレー	DC24	8ピン	NPN入力	接点出力（リレー2c（限時））	50	突入電流低減タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	8ピン	NPN入力	接点出力（リレー2c（限時））	-	振動対策品	-	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	8ピン	NPN入力	接点出力（リレー2c（限時））	-	基板コーティング品	-	1個
0.05s～300h	AC/DC	リレー	AC24～48/DC12～48	8ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	8ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	8ピン	NPN入力	接点出力（リレー2c（限時+瞬時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC/DC24～48	8ピン	NPN入力	接点出力（リレー2c（限時+瞬時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	トランジスタ	AC24～48/DC12～48	8ピン	NPN入力	トランジスタ1出力（限時）	-	標準タイプ	-	1個
0.1s～600h	AC/DC	リレー	AC100～240/DC100～125	11ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	DC専用	リレー	DC24	11ピン	NPN入力	接点出力（リレー2c（限時））	50	突入電流低減タイプ	10	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	11ピン	NPN入力	接点出力（リレー2c（限時））	-	振動対策品	-	1個
0.05s～300h	AC/DC	リレー	AC24～48/DC12～48	11ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	11ピン	NPN入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC24～48/DC12～48	11ピン	PNP入力	接点出力（リレー2c（限時））	-	標準タイプ	-	1個
0.05s～300h	AC/DC	リレー	AC100～240/DC100～125	11ピン	PNP入力	接点出力（リレー2c（限時））	-	標準タイプ	10	1個
0.05s～300h	AC/DC	トランジスタ	AC24～48/DC12～48	11ピン	NPN入力	トランジスタ1出力（限時）	-	標準タイプ	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,300円 ( 4,730円 )	1日目
4,811円 ( 5,292円 )	在庫品1日目当日出荷可能
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
7,080円 ( 7,788円 )	1日目
4,600円 ( 5,060円 )	1日目
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
6,768円 ( 7,445円 )	在庫品1日目当日出荷可能
6,768円 ( 7,445円 )	在庫品1日目当日出荷可能
5,015円 ( 5,517円 )	在庫品1日目当日出荷可能
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
5,700円 ( 6,270円 )	1日目
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
5,015円 ( 5,517円 )	在庫品1日目当日出荷可能
5,002円 ( 5,502円 )	在庫品1日目当日出荷可能
5,015円 ( 5,517円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

時間レンジ、動作モードのマルチ化。DIN48×48mmのフルマルチタイマ。
【特長】
・2種類のAC/DCフリー電源化により在庫機種数が大幅減
・8動作モードマルチ（11ピンタイプ）、5動作モードマルチ（8ピンタイプ）でさまざまな用途に対応
・消費電流をおさえたエコロジー設計
・0設定瞬時出力によりシーケンスチェックが容易
・ソケット（形P3G-08）を取りつけて首下75mmと短胴化（形H3CR-A8E AC100～240V/DC100～125V）
【用途】
・産業機器その他、各種装置で使われる

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

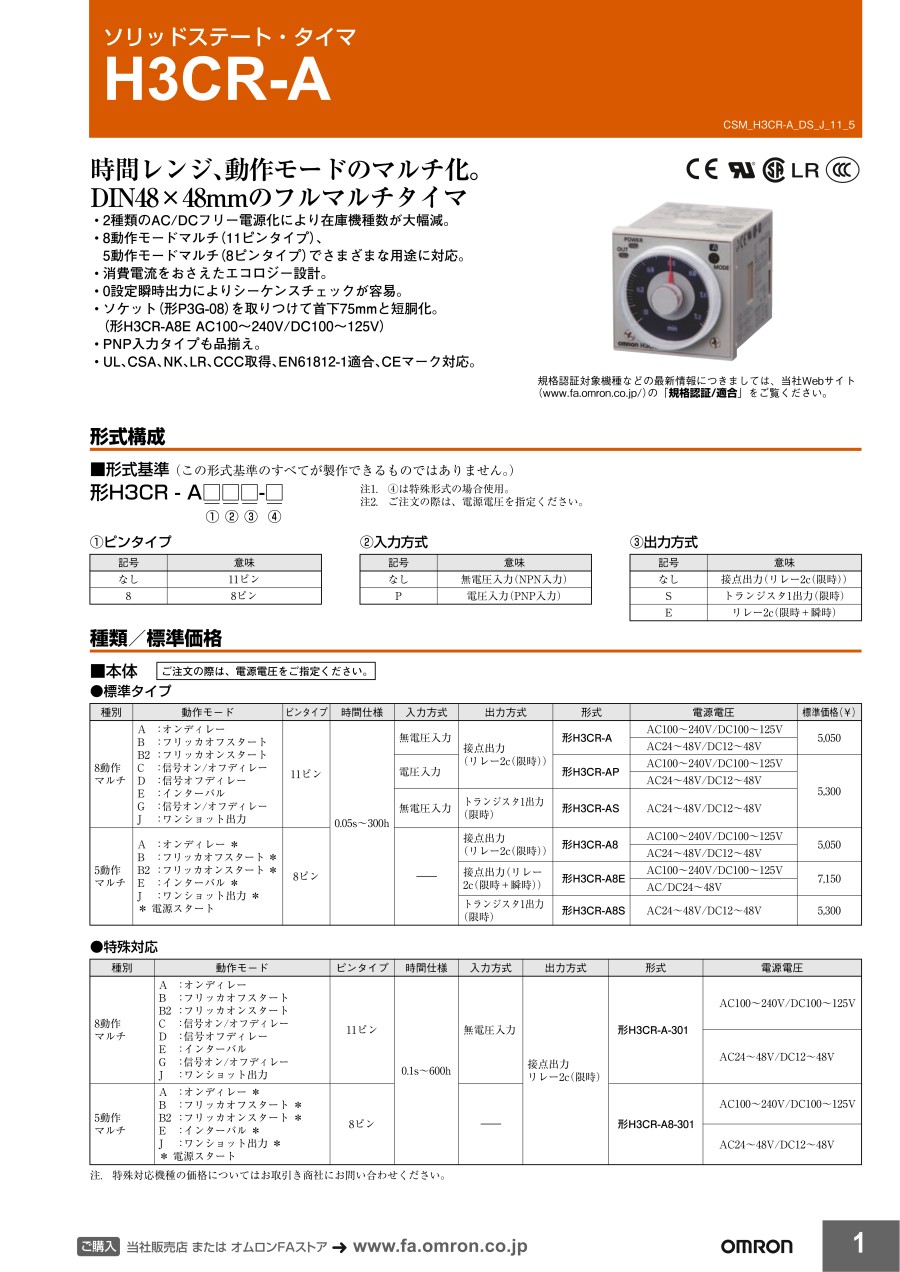

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドステート・タイマ H3CR-Aのレビュー

4.7平均満足度：4.721件のレビュー

星5
71%
星4
29%
星3
0%
星2
0%
星1
0%

盤内制御タイマーとして

満足度：5.02019/02/02

本品は制御用のタイマーとしていつも利用してます。即日早納が非常に助かります。

4人が参考にしています。

換気扇のOFFタイマー

満足度：5.02018/04/25

秒から３００時間まで設定できて、汎用性があり、設定もシンプルで、大変使いやすい商品です。

3人が参考にしています。

機械部品用

満足度：4.02023/06/28

機械部品に使用しました。部品自体は問題なく使用でき満足しています。

0人が参考にしています。

モーターの始動タイミング制御

満足度：5.02023/04/25

始動スイッチを入れてから一定時間経過後にモーターを始動させるために使用しています。納期が早く助かりました。

0人が参考にしています。

自主保全交換部品

満足度：5.02022/11/24

製品加工機の部品交換として取替も容易で短納期で届き助かりました。保全用在庫も少なくでき重宝しています。

0人が参考にしています。

21件全て見る

よくあるご質問（FAQ）

Q形H3CR-Aシリーズ電源スタートで使用することはできますか？

形H3CR-Aシリーズには電源スタートの機種と信号スタートの機種があります。信号スタートの機種では、端子の短絡により電源スタートで使用することができます。

QアナログタイマH3CRに外部にサージ吸収用素子をつける必要がありますか？

タイマ内部にサージ吸収用素子が入っています。
リレーコイルのようにサージ吸収素子を外付けする必要はありません。
また、電源をON / OFFしてもサージの発生はありません。
