論理反転モジュール
- 通常単価(税別)
- 4,130円
- 税込単価
- 4,543円
信号の論理を反転でき、さまざまな用途に利用可能なモジュール。【特長】・出力信号...
詳細情報を確認する- 種類
- その他
- 寸法 (mm)
- 38x88x27
- 材質／表面処理
- SPCC(金具部)/三価クロメート
閲覧中の商品と併せてご検討ください
VCS03-2の仕様・寸法情報
商品情報
論理反転モジュール VCS03-2の仕様
（単位：mm）
VCS03-2の外観
VCS03-2の寸法図
製品仕様
- 質量：90g
- 電源電圧：DC5～24V±10%
- 入力信号：オープンコレクタ出力を接続してください。
内部プルアップ抵抗5.6kΩ（Lレベル 0～0.5V） - 出力信号：オープンコレクタ出力
DC30V以下、120mA以下
VCE（sat）（ON電圧）が0.3～1V残ります。
結線例
結線例（ファンアラーム出力によるリレー動作、LED点灯の場合）
出力トランジスタON時の出力図
注意・禁止事項
- ※ 出力には、VCE（sat）（ON電圧）が0.3～1V残ります。
- ※ 出力回路のVCE（sat）が0.5V以上ある製品（AZシリーズ、RKIIシリーズなど）にはご使用いただけませんのでご注意ください。
詳細情報
基本情報
信号の論理を反転でき、さまざまな用途に利用可能なモジュール。
【特長】
・出力信号の論理が合わない機器との接続を可能にします
・論理反転回路を2回路搭載
・リレーを駆動できる出力を確保
・DINレール取り付け
・端子台接続で簡単・確実
・金属部分：SPCC
・表面処理：無電解ニッケルメッキ

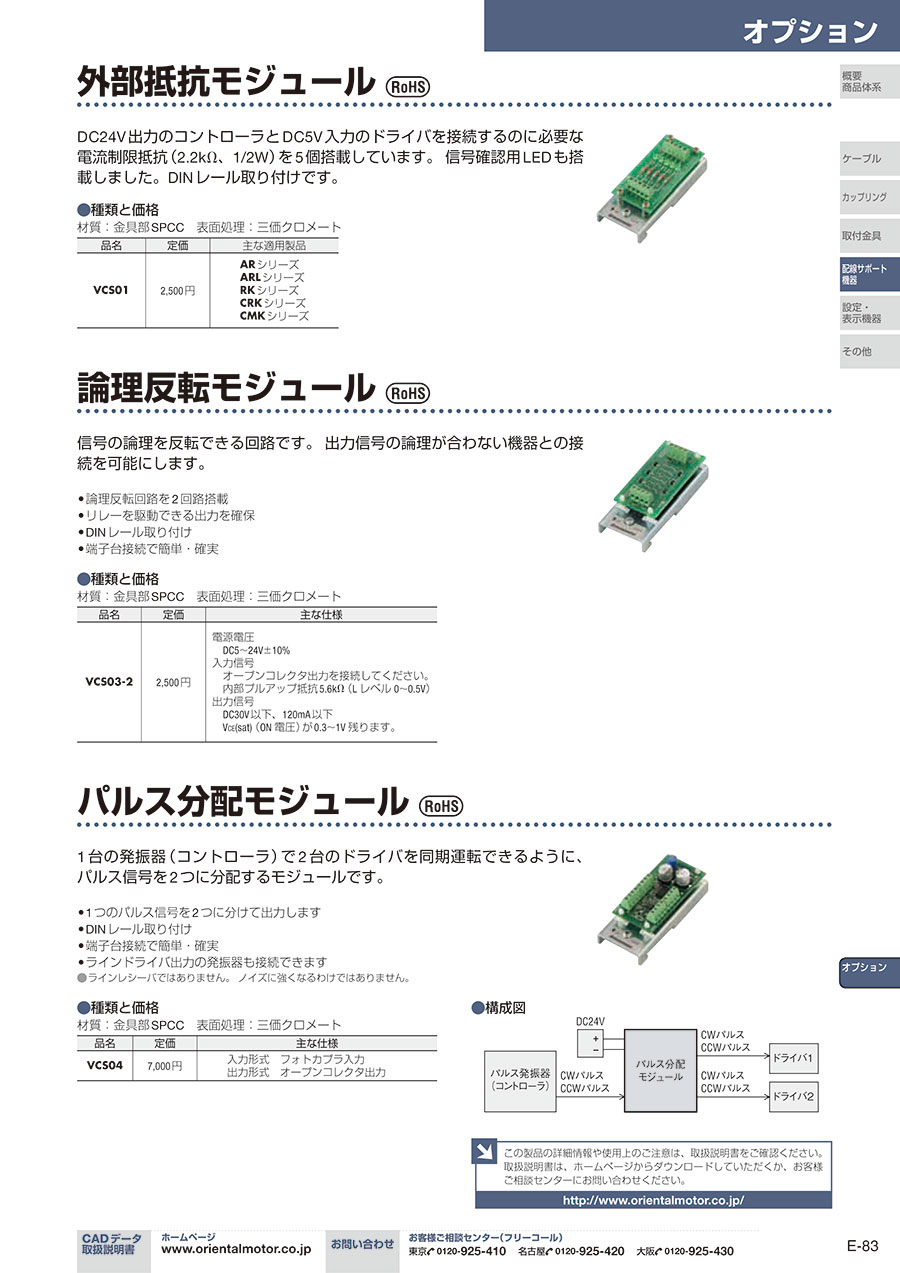

カタログ
