回転低下アラーム付DCプロペラファン MDAシリーズ
- 通常単価(税別)
- 4,440円～11,140円
- 税込単価
- 4,884円～12,254円
ブラシレスモーターを採用しているDC入力プロペラファン。【特長】・回転速度が低下したことをホストコント...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
回転低下アラーム付 DCプロペラファン MDAシリーズの仕様
製品仕様
MDA1225-12の外観
MDA1225-12 リード線タイプの寸法図 単位：mm
MDA1225-12 取付穴参考寸法図 吐出側 単位：mm
MDA1225-12 取付穴参考寸法図 吸込側 単位：mm
MDA1225-12 風量-静圧特性
※フィンガーガードを取り付けていない場合の特性です。
付属品
- ファン
- 取扱説明書
| タイプ | ファン単体 |
|---|---|
| サイズ | □119mm-25mm厚 |
| 接続形態 | リード線 |
| 付加機能 | 回転低下アラーム 無接点タイプ |
| アラーム出力形式 | オープンコレクタ出力 |
| アラーム動作回転速度 | 2100±400r/min |
| 出力状態 | 正常回転時： Lレベル（内部トランジスタON） アラーム出力時： Hレベル（内部トランジスタOFF） |
| 色 | 無塗装（アルミ地） |
| 電圧／電流 | DC12V／0.63A |
| 使用電圧範囲 | ±10% |
| 回転速度 | 3000r/min |
| 最大風量 | 2.7m3/min |
| 最大静圧 | 70Pa |
| 騒音レベル | 46dB（A） |
| 材質 | フレーム：アルミダイカスト 羽根：ポリカーボネート（難燃グレードV-0） |
| 焼損保護 | 焼損防止回路内蔵 |
| 軸受 | ボールベアリング |
| 質量 | 0.3kg |
- ※ 最大風量、最大静圧はダブルチャンバー方式で測定した値です。
- ※ 騒音レベルはファンの吸込み側より1mの距離をおいてA特性で測定した値です。
製品仕様
MDA1225-24の外観
MDA1225-24 リード線タイプの寸法図 単位：mm
MDA1225-24 取付穴参考寸法図 吐出側 単位：mm
MDA1225-24 取付穴参考寸法図 吸込側 単位：mm
MDA1225-24 風量-静圧特性
※フィンガーガードを取り付けていない場合の特性です。
付属品
- ファン
- 取扱説明書
| タイプ | ファン単体 |
|---|---|
| サイズ | □119mm-25mm厚 |
| 接続形態 | リード線 |
| 付加機能 | 回転低下アラーム 無接点タイプ |
| アラーム出力形式 | オープンコレクタ出力 |
| アラーム動作回転速度 | 2100±400r/min |
| 出力状態 | 正常回転時： Lレベル（内部トランジスタON） アラーム出力時： Hレベル（内部トランジスタOFF） |
| 色 | 無塗装（アルミ地） |
| 電圧／電流 | DC24V／0.34A |
| 使用電圧範囲 | ±10% |
| 回転速度 | 3000r/min |
| 最大風量 | 2.7m3/min |
| 最大静圧 | 70Pa |
| 騒音レベル | 46dB（A） |
| 材質 | フレーム：アルミダイカスト 羽根：ポリカーボネート（難燃グレードV-0） |
| 焼損保護 | 焼損防止回路内蔵 |
| 軸受 | ボールベアリング |
| 質量 | 0.3kg |
- ※ 最大風量、最大静圧はダブルチャンバー方式で測定した値です。
- ※ 騒音レベルはファンの吸込み側より1mの距離をおいてA特性で測定した値です。
- ※ 上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,680円 ( 7,348円 ) | 9日目 |
6,920円 ( 7,612円 ) | 9日目 |
7,270円 ( 7,997円 ) | 9日目 |
11,140円 ( 12,254円 ) | 9日目 |
4,440円 ( 4,884円 ) | 9日目 |
4,650円 ( 5,115円 ) | 9日目 |
4,650円 ( 5,115円 ) | 9日目 |
詳細情報
基本情報
ブラシレスモーターを採用しているDC入力プロペラファン。
【特長】

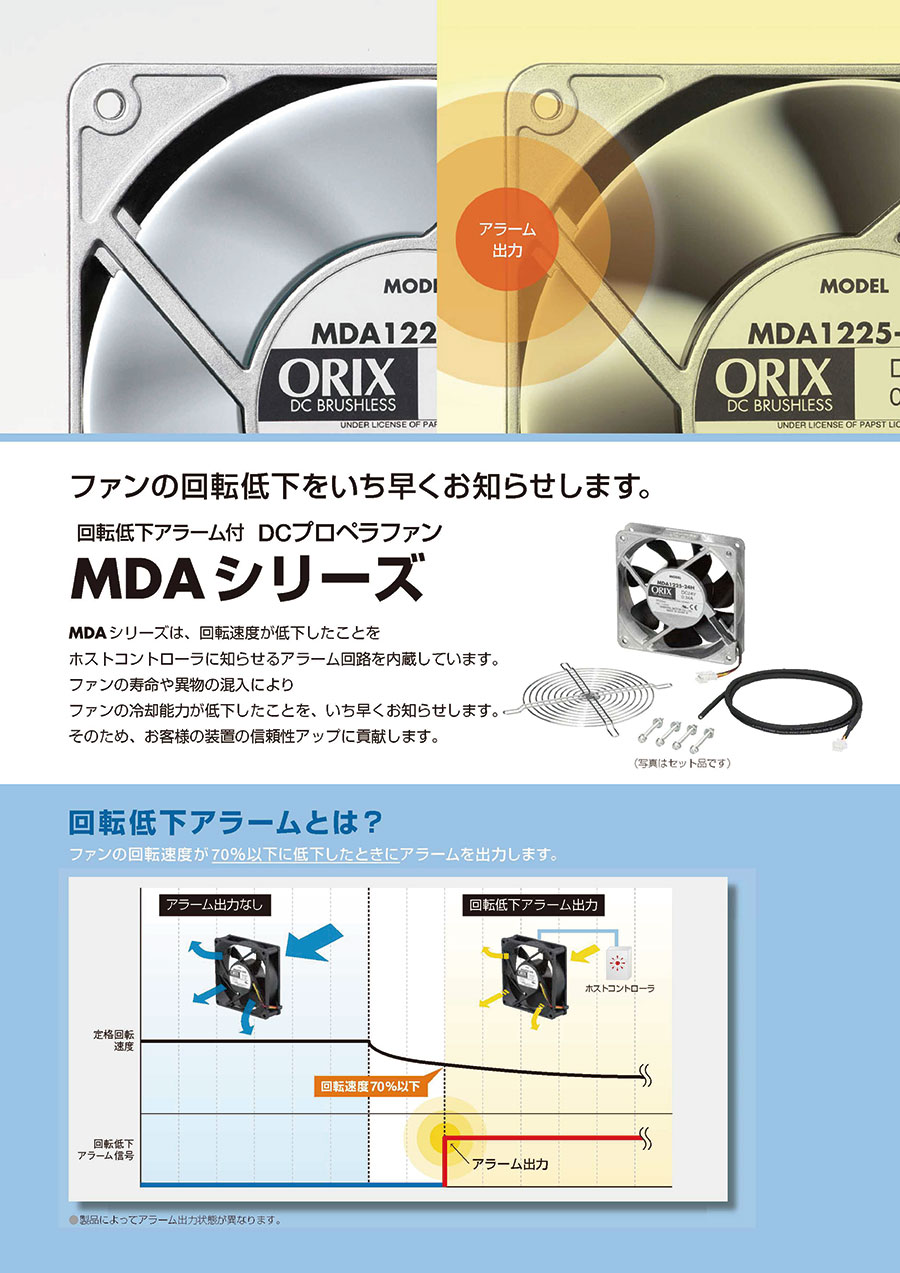

・回転速度が低下したことをホストコントローラに知らせるアラーム回路を内蔵しています。
・ファンの寿命や異物の混入によりファンの冷却能力が低下したことを、いち早くお知らせします。
・ファンの寿命や異物の混入によりファンの回転速度が低下すると、アラームを出力します。そのため、ファンが停止する前に手配・交換ができます。
・ファンの冷却能力が低下しても、装置への影響を最小限に抑えることができます。
・リード線タイプと延長ケーブル付タイプをご用意。
・延長ケーブル付タイプはコネクタでの着脱によりファンの取付、交換を容易におこなうことができる。
・UL／CSA規格認定を取得し、CEマーキング（EMC指令）を実施。
【用途】
・セット品、ファン単体を選べる。
