オリエンタルモーター

DC電源入力防水プロペラファン MDPシリーズ

DC電源入力防水プロペラファン MDPシリーズ
通常単価(税別)
10,870円～15,010円
税込単価
11,957円～16,511円
通常出荷日：9日目

水がかかる場所でも使用できるDC電源入力防水プロペラファン。【特長】・IEC規格のIP55に対応したフ...

詳細を確認
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

DC電源入力防水ファン MDPシリーズの仕様

MDP1238-24L

DC電源入力防水ファン MDPシリーズ:関連画像

MDP1238-24Lの外観 □119mm-38mm厚

DC電源入力防水ファン MDPシリーズ:関連画像

MDP1238-24Lの寸法図 単位：mm

製品仕様

タイプ ファン単体
サイズ □119mm-38mm厚
付加機能 停止センサ無接点タイプ
電圧／電流 DC24V／0.22A
使用電圧範囲 ±15%
回転速度 2,600r/min
最大風量 2.8m3/min
最大静圧 70.4Pa
騒音レベル 39dB（A）
焼損保護 焼損防止回路内蔵
軸受 ボールベアリング
質量 0.36kg

MDP825-24L

DC電源入力防水ファン MDPシリーズ:関連画像

MDP825-24Lの外観 □80mm-25mm厚

DC電源入力防水ファン MDPシリーズ:関連画像

MDP825-24Lの寸法図 単位：mm

製品仕様

タイプ ファン単体
サイズ □80mm-25mm厚
付加機能 停止センサ無接点タイプ
電圧／電流 DC24V／0.07A
使用電圧範囲 ±15%
回転速度 2,900r/min
最大風量 1.03m3/min
最大静圧 35.3Pa
騒音レベル 29dB（A）
焼損保護 焼損防止回路内蔵
軸受 ボールベアリング
質量 0.13kg

MDP925-24L

DC電源入力防水ファン MDPシリーズ:関連画像

MDP925-24Lの外観 □92mm-25mm厚

DC電源入力防水ファン MDPシリーズ:関連画像

MDP925-24Lの寸法図 単位：mm

製品仕様

タイプ ファン単体
サイズ □92mm-25mm厚
付加機能 停止センサ無接点タイプ
電圧／電流 DC24V／0.01A
使用電圧範囲 ±15%
回転速度 3,150r/min
最大風量 1.45m3/min
最大静圧 44Pa
騒音レベル 33dB（A）
焼損保護 焼損防止回路内蔵
軸受 ボールベアリング
質量 0.12kg

T-MDP○○○-24L-G（セット品）

セット内容

  • MDP1238、MDP825、MDP925 いずれかのファン。
  • ステンレス製フィンガーガード。
  • ステンレス製取付用ねじ

共通事項

項目 仕様
絶縁抵抗 常温常湿において連続運転後、リード線とフレーム間をDC500Vメガーで測定した値が10MΩ以上あります。
絶縁耐圧 常温常湿において連続運転後、リード線とフレーム間に50Hz、AC500Vを1分間印加しても異常を認めません。
温度上昇 常温常湿において連続運転後、温度が一定となったとき、温度計法で巻線温度上昇を測定した値が40℃以下です。
使用電圧範囲 定格電圧の±15%
耐熱クラス UL／CSA規格：105（A）、EN規格：120（E）
焼損保護 焼損防止回路を内蔵
使用周囲温度 -10～+60℃（結露のないこと）
保存周囲湿度 85%以下（結露のないこと）
保護等級 IP68（ただし、水中では使用できません。）
色 フレーム 黒
羽根 黒
材質 フレーム ABS／PBTアロイ（難燃グレード：V-0）
羽根 ポリフェニレンオキシド（難燃グレード：V-1）：MDP825-24L、MDP1238-24L
ABS／PBTアロイ（難燃グレード：V-0）：MDP925-24L

製品仕様

DC電源入力防水ファン MDPシリーズ:関連画像

センサ出力回路接続例

センサ動作時 拘束時
出力形式 オープンコレクタ出力
出力状態 回転時：Lレベル（内部トランジスタON）
拘束時：Hレベル（内部トランジスタOFF）
最大定格 最大印加電圧：DC27.6V以下
最大流入電流：5mA以下
遅延機能 なし
（ファンモーターが起動するときにセンサ検出を回避する場合は外部に遅延回路が必要です。遅延時間は1秒以上としてください。）
  • ※ 製品の保護等級等の情報につきましてはカタログをご覧ください。

型番リスト

表示件数
  • 1
    • 型番
    MDP1238-24L
    MDP825-24L

    サイズ

    厚み

    最大風量(DC入力電圧)

    (m3/min)

    音量(DC入力電圧)

    (dB)

    最大静圧(DC入力電圧)

    (Pa)

    タイプ

    		RoHS?最小発注数量
    [その他] 119x119
    38mm
    2.8
    39
    70.4
    ファン単体
    10
    1個
    80x80
    25mm
    1.03
    29
    35.3
    ファン単体
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,010円
    ( 16,511円 )
    9日目
    10,870円
    ( 11,957円 )
    9日目
  • 1

    • 詳細情報

    基本情報

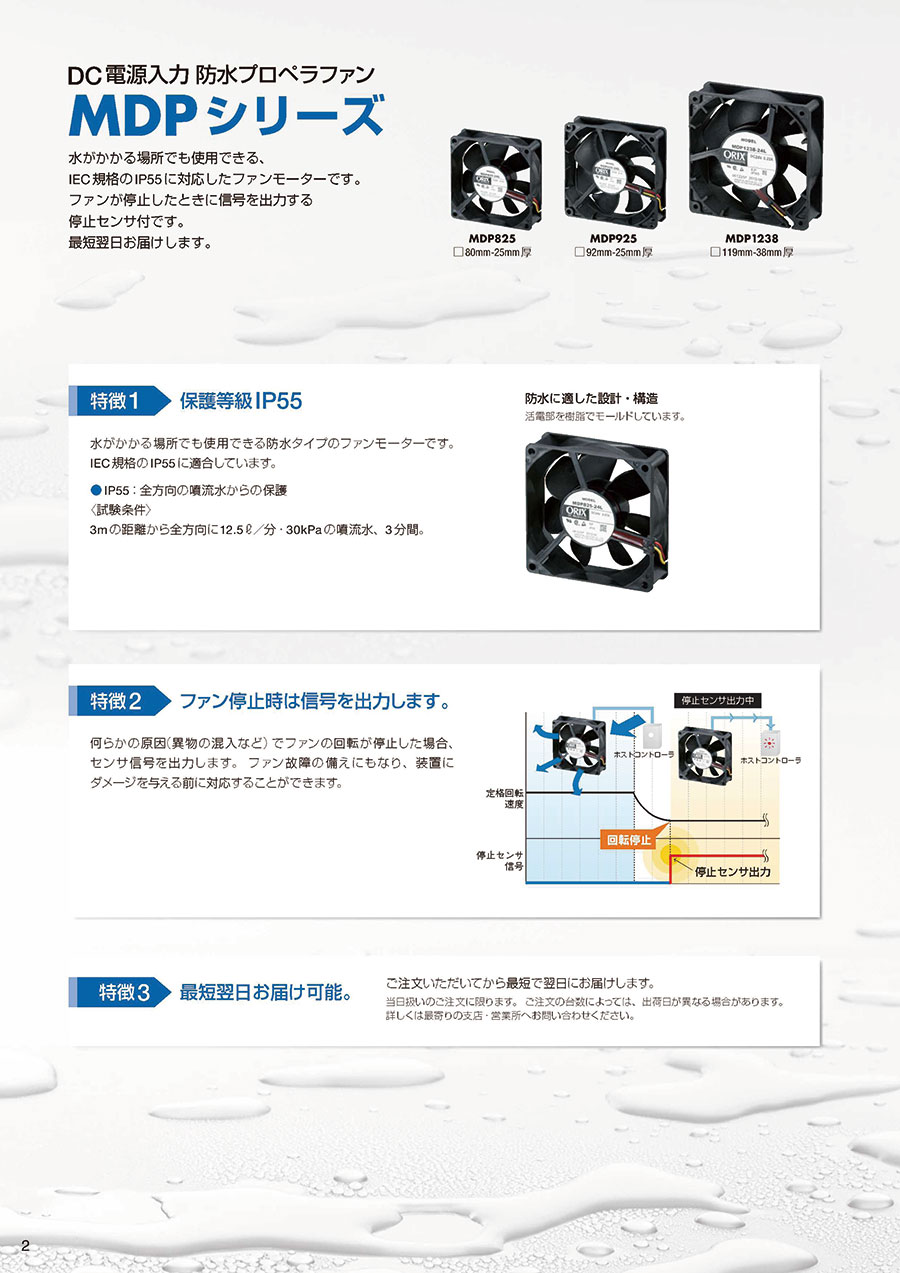

    水がかかる場所でも使用できるDC電源入力防水プロペラファン。
    【特長】
    ・IEC規格のIP55に対応したファンモーターです。
    ・ファンが停止したときに信号を出力する停止センサ付です。
    ・ファン故障の備えにもなり、装置にダメージを与える前に対応することができます。
    ・活電部を樹脂でモールドしています。
    【用途】
    ・水気のある場所などに最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
