DC長寿命プロペラファン MDEシリーズ

DC長寿命プロペラファン MDEシリーズ
通常単価(税別)
9,350円～17,190円
税込単価
10,285円～18,909円
通常出荷日：在庫品1日目～9日目一部当日出荷可能

期待寿命100,000時間を実現したDC長寿命プロペラファン。【特長】・ブラシレスモーターを採用・36...

詳細を確認
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

DC長寿命プロペラファン MDEシリーズの仕様

DC長寿命プロペラファン MDEシリーズ:関連画像

MDEシリーズの外観

DC長寿命プロペラファン MDEシリーズ:関連画像

MDEシリーズのファン外観

DC長寿命プロペラファン MDEシリーズ:関連画像

MDEシリーズのサイドカットファン外観

※φ172mm-51mm厚はサイドカット形状もご用意しています。

期待寿命100,000時間の長寿命

期待寿命100,000時間とは、周囲温度60℃において運転し、下記の判定基準を満足するファンが全体の90%以上であることを示す。

判定基準

  • 回転速度（定格電圧時）定格の70%以上
  • 入力電流（定格電圧時）定格の130%以内

MDEシリーズの規格

リード線タイプ □119mm以下

製品適用規格 *1認定機関 *1
ファンUL 507UL
CSA C22.2 No.113UL
CSA
EN 60950-1
IEC 60950-1		DEMKO
TÜV

リード線タイプ □140、φ172（直径172mm）

製品適用規格 *1認定機関 *1
ファン *1UL 507UL、CSA
CSA C22.2 No.113
EN 60950-1DEMKO、TÜV

*1 製品により、取得している適用規格、認証機関が異なります。

システム構成

ファン単体の場合

DC長寿命プロペラファン MDEシリーズ:関連画像

ファン単体の構成例

  • ※ 温度スイッチ：使用可能なファンは、カタログでご確認ください。
  • ※ DC電源（主電源）：お客様にてご用意ください。

セット品の場合

DC長寿命プロペラファン MDEシリーズ:関連画像

セット品の構成例

  • ※ 温度スイッチ：使用可能なファンは、カタログでご確認ください。
  • ※ DC電源（主電源）：お客様にてご用意ください。

製品仕様

DC長寿命プロペラファン MDEシリーズ:関連画像

MDE1225-12Lの本体外形図（単位：mm）

DC長寿命プロペラファン MDEシリーズ:関連画像

取付穴参考寸法図（単位：mm）

タイプファン単体
サイズ□119mm-25mm厚
スピードタイプスタンダードスピード
付加機能停止センサ 無接点タイプ
出力状態回転時：Lレベル（内部トランジスタON）
拘束時： Hレベル（内部トランジスタOFF）
センサ動作時拘束時
センサ出力形式オープンコレクタ出力
電圧／電流DC12V／0.58A
使用電圧範囲±15%
回転速度3000r/min
最大風量2.7m3/min
最大静圧70Pa
騒音レベル46dB（A）
期待寿命100,000時間＊
材質フレーム： アルミダイカスト
羽根： ポリカーボネート（難燃グレードV-0）
焼損保護焼損防止回路内蔵
軸受ボールベアリング
質量0.3kg

*定格電圧、連続運転、最大風量、使用周囲温度60℃、残存率90%時の期待寿命です。

項目仕様
絶縁抵抗常温常湿において連続運転後、コイル・ケース間をDC250Vメガーで測定した値が10MΩ以上あります。
ただし、MDE625、MDS825、MDE925、MDE1238、MDE1451、MDE1751はDC500Vメガーで測定した値が10MΩ以上あります。
絶縁耐圧常温常湿において連続運転後、コイル・ケース間に50Hz、500Vを1分間印加しても異常を認めません。
温度上昇常温常湿において連続運転後、温度が一定となったとき、温度計法で外被測定した値が10℃以下です。
使用電圧範囲定格電圧の±15%
耐熱クラスUL／CSA 規格：105（A）、EN規格：120（E）
焼損保護焼損防止回路内蔵
使用周囲温度-10～+60℃
使用周囲湿度85%以下（結露のないこと）
色フレームダークグレー：MDE1225、MDE1451
無塗装（アルミ地）：MDE625、MDE825、MDE925、MDE1238、MDE1751
羽根黒
材質フレームアルミダイカスト：MDE625、MDE825、MDE925、MDE1225、MDE1238、MDE1451、MDE1751
羽根ポリカーボネート（難燃グレード：V−0）：MDE1225、MDE1451
ポリフェニレンオキシド（難燃グレード：V−1）：MDE625、MDE825、MDE925、MDE1238、MDE1751

MDE1225-12Lの特性図・付属品

DC長寿命プロペラファン MDEシリーズ:関連画像

風量-静圧特性（ファン単体時）のグラフ

付属品

  • ファン
  • 取扱説明書

製品仕様

センサ仕様

センサ動作時拘束時
出力形式オープンコレクタ出力
出力状態回転時：Lレベル（内部トランジスタON）
拘束時：Hレベル（内部トランジスタOFF）
最大定格最大印加電圧：DC30V以下
最大流入電流：5mA以下
遅延機能なし（ファンモーターが起動するときにセンサ検出を回避する場合は外部に遅延回路が必要です。遅延時間は1秒以上としてください。）

DC長寿命プロペラファン MDEシリーズ:関連画像

センサ出力回路接続例

※一部の型番の情報のみ掲載しています。

型番リスト

表示件数
  • 1
    • 型番
    MDE1225-12L
    MDE1225-24L
    MDE1451-24L2
    MDE1751-24L

    サイズ

    厚み

    入力電圧

    代表規格

    最大風量(DC入力電圧)

    (m3/min)

    音量(DC入力電圧)

    (dB)

    最大静圧(DC入力電圧)

    (Pa)

    タイプ

    フレーム色

    		RoHS?最小発注数量
    [その他] 119x119
    25mm
    DC12V
    CE / UL / TUV / CSA
    2.7
    46
    70
    ファン単体
    ダークグレー
    10
    1個
    [その他] 119x119
    25mm
    DC24V
    UL / TUV / CSA
    2.7
    46
    70
    ファン単体
    ダークグレー
    -
    1個
    [その他] 140x140
    [その他] 51mm
    DC24V
    CE / UL
    5.8
    49
    130
    ファン単体
    ダークグレー
    10
    1個
    φ172
    [その他] 51mm
    DC24V
    UL / TUV / CSA
    6.4
    47
    137.2
    ファン単体
    無塗装(アルミ地)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,350円
    ( 10,285円 )
    9日目
    10,760円
    ( 11,836円 )
    在庫品1日目当日出荷可能
    12,040円
    ( 13,244円 )
    9日目
    17,190円
    ( 18,909円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    期待寿命100,000時間を実現したDC長寿命プロペラファン。
    【特長】
    ・ブラシレスモーターを採用
    ・365日、24時間、働き続ける装置や周辺機器の冷却に最適なクーリングシステム
    ・約11年間の連続使用にも耐えるタフなロングライフ性能を発揮
    ・ファンの回転が停止すると信号を出せる停止センサの機能を搭載
    【用途】
    ・利用の目的にあわせてお使いいただける豊富なラインアップ

    ご注意

    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

    カタログ

    • 一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

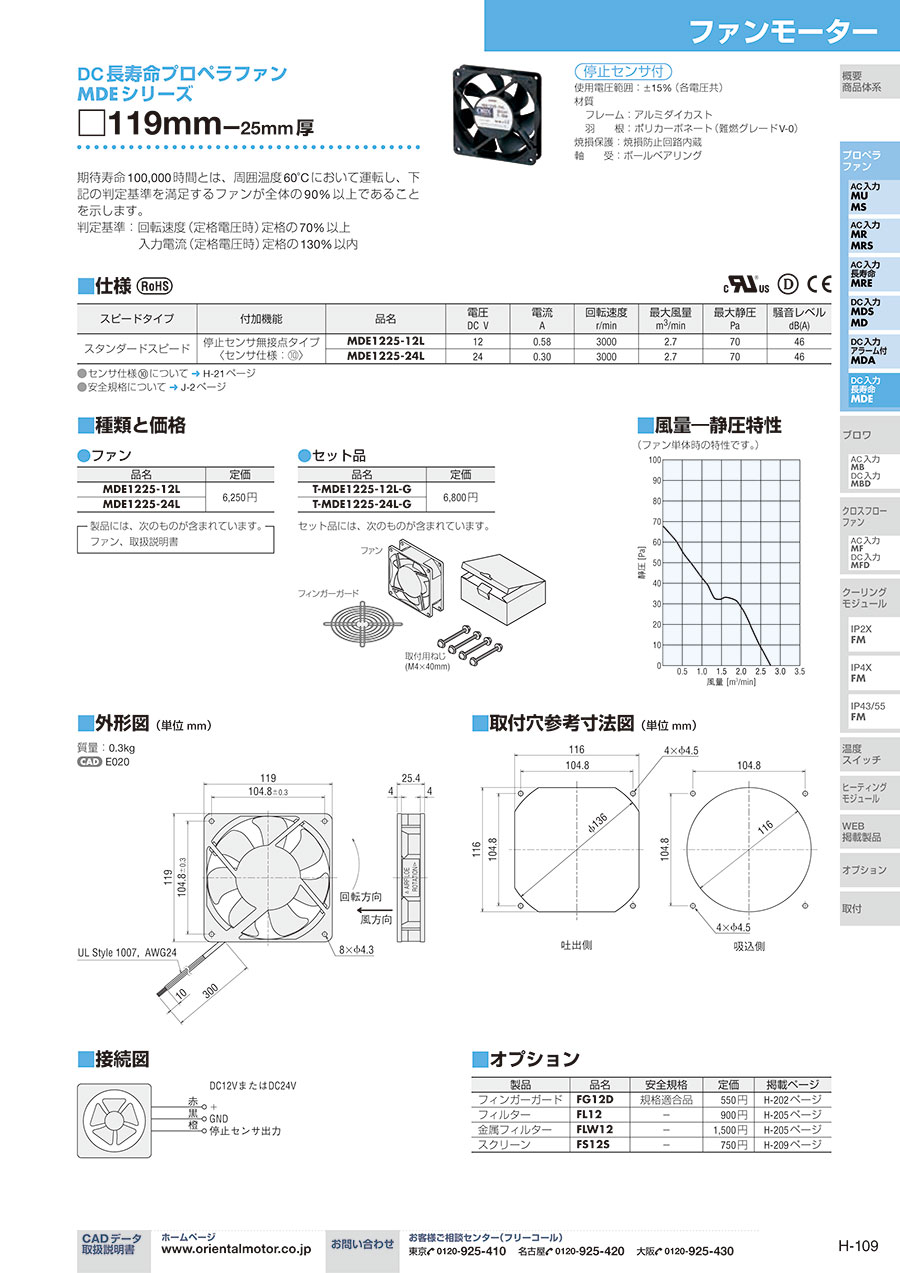

    H-109

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    DC長寿命プロペラファン MDEシリーズのレビュー
    4平均満足度：4.02件のレビュー
    モニター冷却用
    4
    満足度：4.02022/01/26
    既存は１００ｖタイプが取付けられていたのですが、入手不可の為１１５Ｖ仕様に変更して購入しました。取付はもちろん不具合もな...もっと読む
    0人が参考にしています。
    装置の冷却に使用
    4
    満足度：4.02019/03/27
    山洋電気のファンと比較して、サイズ的なことと入手のしやすさでオリエンタルモーターのDC長寿命プロペラファンMDEシリーズ...もっと読む
    0人が参考にしています。
    2件全て見る
