DCプロペラファン MD（MDS）シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,400円～12,610円
- 税込単価
- 3,740円～13,871円
ブラシレスモーターを採用しているDC入力プロペラファン。【特長】・翼羽根（プロ...
詳細情報を確認する- 種類
- DCファン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品情報

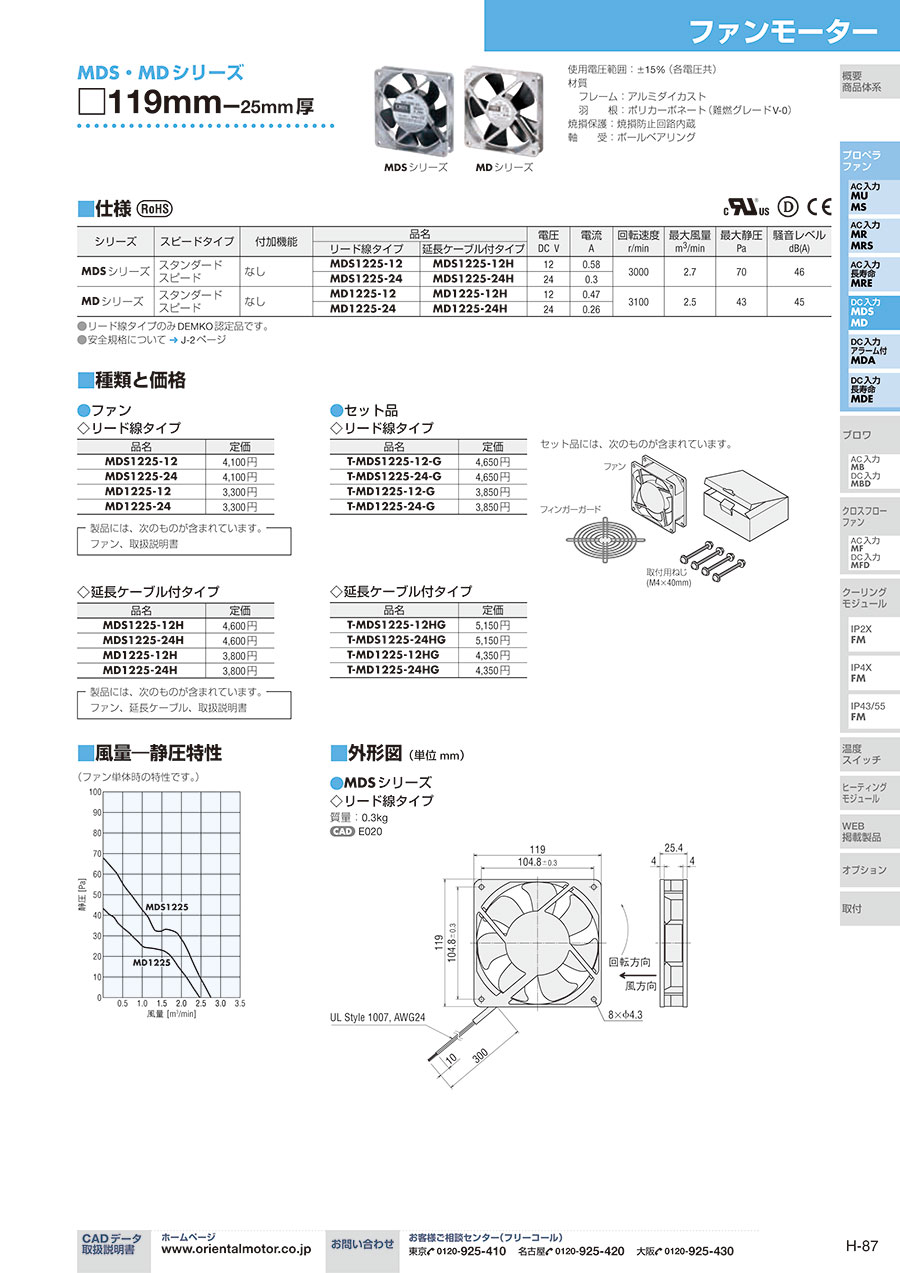

DCプロペラファン MDSシリーズ、MDシリーズの仕様
MD1225-12の外観
寸法図
（単位：mm）
取付穴参考寸法図
（単位：mm）
MD1225-24の外観
寸法図
（単位：mm）
取付穴参考寸法図
（単位：mm）
| 型番 | MD1225-12 | MD1225-24 |
|---|---|---|
| タイプ | ファン単体 | |
| サイズ | □119mm-25mm厚 | |
| スピードタイプ | スタンダードスピード | |
| 接続形態 | リード線 | |
| 付加機能 | なし | |
| 電圧／電流 | DC12V／0.47A | DC24V／0.26A |
| 使用電圧範囲 | ±15% | |
| 回転速度 | 3100r/min | |
| 最大風量 | 2.5m3/min | |
| 最大静圧 | 43Pa | |
| 騒音レベル | 45dB（A） | |
| 材質 | フレーム： アルミダイカスト 羽根： ポリカーボネート（難燃グレードV-0） |
|
| 焼損保護 | 焼損防止回路内蔵 | |
| 軸受 | ボールベアリング | |
| 質量 | 0.19kg | |
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイル・ケース間をDC250Vメガーで測定した値が10MΩ以上あります。 ただし、MDS625、MDS825、MDS925、MDS1238、MDS1451、MDS1751、MDA1238、MDA1451、MDA1751、MDE625、MDE825、MDE925、MDE1238、MDE1451、MDE1751はDC500Vメガーで測定した値が10MΩ以上あります。（MDS1751-24（H）を除く） |
|
| 絶縁耐圧 | 常温常湿において連続運転後、コイル・ケース間に50Hz、500Vを1分間印加しても異常を認めません。 | |
| 温度上昇 | 常温常湿において連続運転後、温度が一定となったとき、温度計法で外被測定した値が10℃以下です。 ただし、MDA1451は15℃以下、MDS1751、MDA1751は5℃以下です。（MDS1751H、MDS1751FH は除く）MDS625、MDS825、MDS925、MDS1238、MDS1751H、MDS1751FH、MDA1238は、 巻線温度上昇を測定した値が40℃以下です。 |
|
| 使用電圧範囲 | 定格電圧の±15% MDS410、MDS510、MDS625、MDS825、MDA1225：±10%（各電圧共） |
|
| 耐熱クラス | UL／CSA 規格：105（A）、EN規格：120（E） | |
| 焼損保護 | 焼損防止回路内蔵 | |
| 使用周囲温度 | -10～+60℃（MDA1238は-10～+70℃ ） | |
| 使用周囲湿度 | 85%以下（結露のないこと） | |
| 色 | フレーム | 黒：MDS410、MDS510、MDS625、MD625、MDS825、MD825、MDS925、MD925、MDS1238、MDA625、MDA825、MDA925、MDA1238 ダークグレー：MDE1225、MDE1451 無塗装（アルミ地）：MDS1225、MD1225、MDS1451、MDS1751、MDA1225、MDA1451、MDA1751、MDE625、MDE825、MDE925、MDE1238、MDE1751 |
| 羽根 | 黒 | |
| 材質 | フレーム | アルミダイカスト：MDS1225、MD1225、MDS1451、MDS1751、MDA1225、MDA1451、MDA1751、MDE625、MDE825、MDE925、MDE1225、MDE1238、MDE1451、MDE1751 ポリカーボネート（難燃グレード：V−0）：MDS410、MDS510、MD625、MD825、MD925、MDA625、MDA825、MDA925 ABS/PBT アロイ（難燃グレード：V−0）：MDS625、MDS825、MDS925、MDS1238、MDA1238 |
| 羽根 | ポリカーボネート（難燃グレード：V−0）：MD625、MD825、MD925、MDS1225、MD1225、MDS1451、MDS1751（MDS1751H、MDS1751FHを除く）、MDA625、MDA825、MDA925、MDA1225、MDA1451、MDE1225、MDE1451 ポリフェニレンオキシド（難燃グレード：V−0）：MDS925 ポリフェニレンオキシド（難燃グレード：V−1）：MDS625、MDS825、MDS1238、MDS1751H、MDS1751FH、MDA1238、MDE625、MDE825、MDE925、MDE1238、MDE1751 PBT（難燃グレード：V−0）：MDS410、MDS510 |
|
※一部の型番の情報のみ掲載しています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,190円 ( 5,709円 ) | 9日目 |
5,660円 ( 6,226円 ) | 9日目 |
3,530円 ( 3,883円 ) | 9日目 |
3,530円 ( 3,883円 ) | 9日目 |
4,440円 ( 4,884円 ) | 9日目 |
3,530円 ( 3,883円 ) | 9日目 |
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
4,440円 ( 4,884円 ) | 9日目 |
3,530円 ( 3,883円 ) | 9日目 |
3,530円 ( 3,883円 ) | 9日目 |
4,530円 ( 4,983円 ) | 9日目 |
3,690円 ( 4,059円 ) | 9日目 |
3,690円 ( 4,059円 ) | 9日目 |
3,690円 ( 4,059円 ) | 9日目 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 9日目 |
3,900円 ( 4,290円 ) | 9日目 |
3,900円 ( 4,290円 ) | 9日目 |
4,060円 ( 4,466円 ) | 9日目 |
4,060円 ( 4,466円 ) | 9日目 |
4,060円 ( 4,466円 ) | 9日目 |
4,060円 ( 4,466円 ) | 9日目 |
6,010円 ( 6,611円 ) | 9日目 |
6,670円 ( 7,337円 ) | 9日目 |
6,210円 ( 6,831円 ) | 9日目 |
9,470円 ( 10,417円 ) | 9日目 |
10,390円 ( 11,429円 ) | 9日目 |
12,610円 ( 13,871円 ) | 9日目 |
12,470円 ( 13,717円 ) | 9日目 |
12,470円 ( 13,717円 ) | 9日目 |
4,870円 ( 5,357円 ) | 在庫品1日目当日出荷可能 |
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
5,190円 ( 5,709円 ) | 9日目 |
5,190円 ( 5,709円 ) | 9日目 |
6,290円 ( 6,919円 ) | 9日目 |
4,313円 ( 4,744円 ) | 在庫品1日目当日出荷可能 |
5,190円 ( 5,709円 ) | 在庫品1日目当日出荷可能 |
5,500円 ( 6,050円 ) | 9日目 |
5,500円 ( 6,050円 ) | 9日目 |
6,440円 ( 7,084円 ) | 9日目 |
5,500円 ( 6,050円 ) | 9日目 |
5,500円 ( 6,050円 ) | 9日目 |
5,950円 ( 6,545円 ) | 9日目 |
6,900円 ( 7,590円 ) | 9日目 |
5,950円 ( 6,545円 ) | 9日目 |
5,950円 ( 6,545円 ) | 9日目 |
8,760円 ( 9,636円 ) | 9日目 |
9,310円 ( 10,241円 ) | 9日目 |
詳細情報
基本情報
ブラシレスモーターを採用しているDC入力プロペラファン。
【特長】
・翼羽根（プロペラ）を使用し、その回転軸方向に風を発生させるファンです。
・停止センサ、パルスセンサを搭載したタイプのほか、付加機能のないタイプもあります。
・UL／CSA／EN規格認定を取得し、CEマーキング（EMC指令）を実施しています（製品によって、認定状況が異なります）。
・リード線タイプと延長ケーブル付タイプのほか、新たにハイスピードタイプをラインアップしました。
・風量が大きく、装置の内部を全体的に冷却する「換気冷却」に最適なCDファン。
・ラインナップが非常に幅広く、アラーム付きあり。
・通電中にファンの回転が停止した際に信号を出力する「停止センサ付タイプ」あり。
・ファンの回転速度を検出できる「パルスセンサ付タイプ」あり。
【用途】
・大きな風量が得られるため、機器内部を全体的に冷却する換気冷却に適しています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
