DCクロスフローファン MFDシリーズ
- 通常単価(税別)
- 17,070円～26,210円
- 税込単価
- 18,777円～28,831円
均一で幅広い送風が特徴のDC入力クロスフローファン。【特長】・均一な風をワイドに送ることが可能・コンパ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

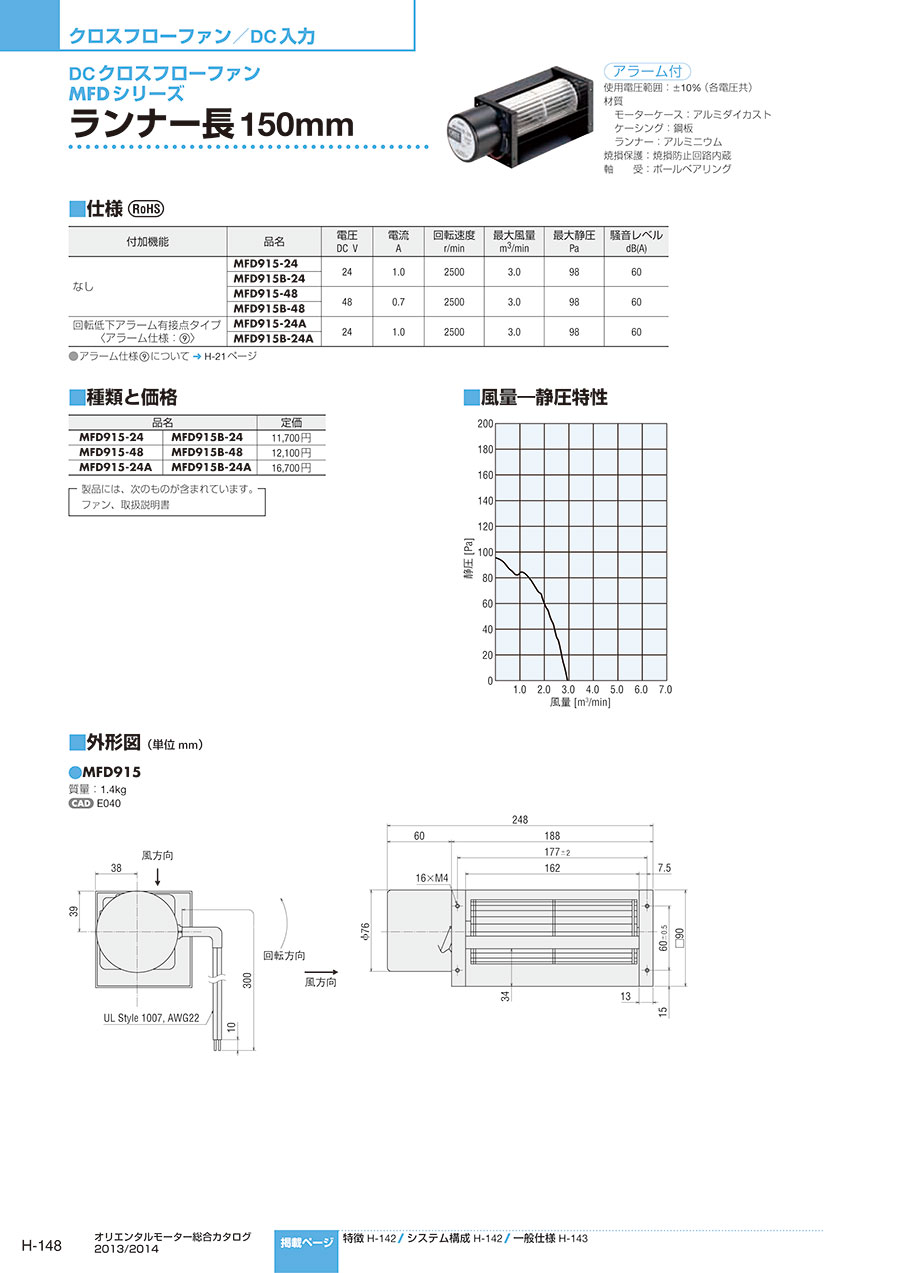

DCクロスフローファン MFDシリーズの仕様
MFDシリーズの外観
システム構成
システム構成のイメージ
- ※ 温度スイッチ（AM2-XA1）
- ※ DC電源（主電源）：お客様にてご用意ください。
- ※ フィンガード取付例写真はFG915Dを2枚使っています。
製品仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイル・ケース間をDC250Vメガーで測定した値が10MΩ以上あります。 （MFD915-48、24A、48S、MFD930-48、24A、48Sは、DC500Vメガー、10MΩ以上） |
| 絶縁耐圧 | 常温常湿において連続運転後、コイル・ケース間に50Hz、500Vを1分間印加しても異常を認めません。 |
| 温度上昇 | 常温常湿において連続運転後、温度が一定となったとき、温度計法でモーターケース部表面を測定した値が15℃以下です。 |
| 使用電圧範囲 | ±10%（各電圧共） |
| 耐熱クラス | UL／CSA規格：105（A）、EN規格：120（E） |
| 過熱保護 | 焼損防止回路内蔵 |
| 使用周囲温度 | -10～+60℃ |
| 使用周囲湿度 | 85%以下（非結露） |
| 塗装色 | モーターケース部：黒 ファンケース部：黒 フランジ部：ダークグレー |
製品仕様
MFD915-24の外観
MFD915-24の本体外形図（単位：mm）
MFD915-24の取付穴参考寸法図（単位：mm）
特性図
MFD915-24の風量-静圧特性図
付属品
- ファン
- 取扱説明書
| タイプ | ファン単体 |
|---|---|
| サイズ | ランナー長150mm |
| 付加機能 | なし |
| モーター位置 | モーター側から見て、ランナーが反時計方向に回転 |
| 電圧／電流 | DC24V／1.0A |
| 使用電圧範囲 | ±10% |
| 回転速度 | 2500r/min |
| 最大風量 | 3.0m3/min |
| 最大静圧 | 98Pa |
| 騒音レベル | 60dB（A） |
| 材質 | モーターケース：アルミダイガスト ケーシング：鋼板 ランナー：アルミニウム |
| 焼損保護 | 焼損防止回路内蔵 |
| 軸受 | ボールベアリング |
| 質量 | 1.4kg |
製品仕様
MFD915-24Aの外観
MFD915-24Aの外形図（単位：mm）
MFD915-24Aの取付穴参考寸法図（単位：mm）
| タイプ | ファン単体 |
|---|---|
| サイズ | ランナー長150mm |
| 付加機能 | 回転低下アラーム 有接点タイプ |
| アラーム出力形式 | リレー出力 |
| アラーム動作回転速度 | 1500±400r/min |
| 出力状態 | 正常回転時：接点ON アラーム出力時：接点OFF |
| モーター位置 | モーター側から見て、ランナーが反時計方向に回転 |
| 電圧／電流 | DC24V／1.0A |
| 使用電圧範囲 | ±10% |
| 回転速度 | 2500r/min |
| 最大風量 | 3.0m3/min |
| 最大静圧 | 98Pa |
| 騒音レベル | 60dB（A） |
| 材質 | モーターケース：アルミダイガスト ケーシング：鋼板 ランナー：アルミニウム |
| 焼損保護 | 焼損防止回路内蔵 |
| 軸受 | ボールベアリング |
| 質量 | 1.4kg |
製品仕様
| アラーム動作回転速度 | MFD915-24A、MFD915B-24A：1500±400r/min MFD930-24A、MFD930B-24A：1300±400r/min |
|---|---|
| 出力形式 | リレー出力 |
| 出力状態 | 正常回転時：接点ON アラーム出力時：接点OFF |
| 最大定格 | 最大印加電圧：DC30V以下 最大流入電流：30mA以下 |
| 遅延機能 | 内蔵・起動遅延時間：最大10秒 （電源投入後10秒以内にアラーム機能が監視を開始） |
アラーム仕様
ファンモーターの回転がある一定の回転速度まで低下するとアラームを出力する。出力方式は有接点タイプ。
アラーム出力回路接続例
付属品
- ファン
- 取扱説明書
※一部の型番の情報のみ掲載しています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,070円 ( 18,777円 ) | 14日目 |
24,840円 ( 27,324円 ) | 14日目 |
17,070円 ( 18,777円 ) | 14日目 |
20,380円 ( 22,418円 ) | 14日目 |
26,210円 ( 28,831円 ) | 14日目 |
20,380円 ( 22,418円 ) | 14日目 |
26,210円 ( 28,831円 ) | 14日目 |
詳細情報
基本情報
均一で幅広い送風が特徴のDC入力クロスフローファン。
【特長】
・均一な風をワイドに送ることが可能
・コンパクトな直方体形状と直角に風を曲げる特徴をいかし、装置の角に設置できスペースの有効活用も可能
・DC電源入力タイプのクロスフローファン
・温度スイッチを使用することで、装置内の温度変化に応じて、ファンの運転・停止を自動制御可能
・省エネルギー・低騒音などの「環境」に関わる装置の性能アップに貢献
【用途】
・均一な風をワイドに送るため、回路基板の冷却に最適
・エアカーテンとしても利用可能
