オリエンタルモーター

AC薄型プロペラファン MSシリーズ

AC薄型プロペラファン MSシリーズ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,690円～7,023円
税込単価
6,259円～7,725円

薄型ACプロペラファン。【特長】・翼羽根（プロペラ）を使用し、その回転軸方向に...

詳細情報を確認する
  • 種類
    ACファン
  • サイズ
    140x140
  • 代表規格
    PSE
  • タイプ
    ファン単体
  • 接続形態
    電源接続用プラグコード
  • フレーム色
    無塗装(アルミ地)
未確定：候補が2型番あります。
    数量：

    商品情報

    ACプロペラファン MSシリーズの仕様

    AC薄型プロペラファン MSシリーズ:関連画像

    MS14-BC、MS14-DCの外形図



    （単位：mm）



    AC薄型プロペラファン MSシリーズ:関連画像

    MS14F-BCの外形図



    （単位：mm）



    AC薄型プロペラファン MSシリーズ:関連画像

    取付穴参考寸法図



    （単位：mm）



    AC薄型プロペラファン MSシリーズ:関連画像

    電源接続用プラグコード（付属品）



    （単位：mm）



    製品仕様

    タイプ ファン単体
    サイズ □140mm-28mm厚
    電圧／周波数／電流／入力 単相100V／50Hz／0.20A／11.0W
    単相100V／60Hz／0.20A／12.0W
    使用電圧範囲 ±10%（各電圧共）
    回転速度 単相100V／50Hz:2550r/min
    単相100V／60Hz:2900r/min
    最大風量 単相100V／50Hz:2.8m3/min
    単相100V／60Hz:3.1m3/min
    最大静圧 単相100V／50Hz:77Pa
    単相100V／60Hz:82Pa
    騒音レベル 単相100V／50Hz:43dB（A）
    単相100V／60Hz:48dB（A）
    材質 フレーム：アルミダイカスト
    羽根：ポリカーボネート（難燃グレードV-0）
    過熱保護 インピーダンスプロテクト
    軸受 ボールベアリング
    質量 0.5kg

    製品仕様

    タイプ ファン単体
    サイズ □140mm-28mm厚
    電圧／周波数／電流／入力 単相200V／50Hz／0.10A／11.0W
    単相200V／60Hz／0.10A／11.0W
    使用電圧範囲 ±10%（各電圧共）
    回転速度 単相200V／50Hz:2550r/min
    単相200V／60Hz:2900r/min
    最大風量 単相200V／50Hz:2.8m3/min
    単相200V／60Hz:3.1m3/min
    最大静圧 単相200V／50Hz:77Pa
    単相200V／60Hz:82Pa
    騒音レベル 単相200V／50Hz:43dB（A）
    単相200V／60Hz:48dB（A）
    材質 フレーム：アルミダイカスト
    羽根：ポリカーボネート（難燃グレードV-0）
    過熱保護 インピーダンスプロテクト
    軸受 ボールベアリング
    質量 0.5kg

    製品仕様

    タイプ ファン単体
    サイズ □140mm-20mm厚
    電圧／周波数／電流／入力 単相100V／50Hz／0.15A／9.0W
    単相100V／60Hz／0.15A／10.0W
    使用電圧範囲 ±10%（各電圧共）
    回転速度 単相100V／50Hz:2300r/min
    単相100V／60Hz:2700r/min
    最大風量 単相100V／50Hz:1.9m3/min
    単相100V／60Hz:2.1m3/min
    最大静圧 単相100V／50Hz:35Pa
    単相100V／60Hz:42Pa
    騒音レベル 単相100V／50Hz:34dB（A）
    単相100V／60Hz:39dB（A）
    材質 フレーム：アルミダイカスト
    羽根：ポリカーボネート（難燃グレードV-0）
    過熱保護 インピーダンスプロテクト
    軸受 ボールベアリング
    質量 0.4kg

    製品仕様

    項目 仕様
    絶縁抵抗 常温常湿において連続運転後、コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。
    絶縁耐圧 常温常湿において連続運転後、コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。
    温度上昇 常温常湿において最大風量時、連続運転後、温度が一定となったとき、温度計法で外被測定した値が30℃以下です。
    使用電圧範囲 ±10%（各電圧共）
    耐熱クラス UL／CSA 規格：105（A）、EN規格：120（E）
    規格認証品以外、電気用品安全法：120（E）
    過熱保護 EMUシリーズ：焼損防止回路内蔵
    MU、MSシリーズ、MRE10、MRE12：インピーダンスプロテクト
    MR、MRSシリーズ、MRE16、MRE18、MRE20：サーマルプロテクタ内蔵（自動復帰型）開放･･･120±5℃、復帰 ･･･77±15℃
    色 EMUシリーズ フレーム：黒 羽根：黒
    MU、MSシリーズ フレーム：無塗装（アルミ地） 羽根：黒
    MR、MRS、MREシリーズ フレーム：ダークグレー 羽根：黒
    材質 シリーズ フレーム 羽根
    EMU EMU938 PBT（難燃グレード ： V−0） PBT（難燃グレード：V-0）
    EMU1238 ポリフェニレンオキシド（難燃グレード ： V−1）
    その他 アルミダイカスト ポリカーボネート（難燃グレード：V−0）

    型番リスト

    表示件数
  • 1
    • 型番
    MS14-BC
    MS14-DC

    厚み

    入力電圧

    最大風量(AC入力電圧、50Hz時)

    (m3/min)

    最大風量(AC入力電圧、60Hz時)

    (m3/min)

    音量(AC入力電圧、50Hz時)

    (dB)

    音量(AC入力電圧、60Hz時)

    (dB)

    最大静圧(AC入力電圧、50Hz時)

    (Pa)

    最大静圧(AC入力電圧、60Hz時)

    (Pa)

    		RoHS?最小発注数量
    [その他] 28mm
    単相100V
    2.8
    3.1
    43
    48
    77
    82
    -
    1個
    [その他] 28mm
    単相200V
    2.8
    3.1
    43
    48
    77
    82
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,690円
    ( 6,259円 )
    在庫品1日目当日出荷可能
    7,023円
    ( 7,725円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    薄型ACプロペラファン。
    【特長】
    ・翼羽根（プロペラ）を使用し、その回転軸方向に風を発生させるファンです。
    ・薄型・ハイパワーのAC入力プロペラファンです。
    ・電気用品安全法に適合しています。
    ・温度スイッチ「AM2-XA」を使用することで、装置内の温度変化に応じて、ファンの運転・停止を自動制御可能。
    ・省エネルギー・低騒音などの「環境」に関わる装置の性能アップに貢献する。
    【用途】
    ・大きな風量が得られるため、機器内部を全体的に冷却する換気冷却に適しています。

    カタログ

    • 一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

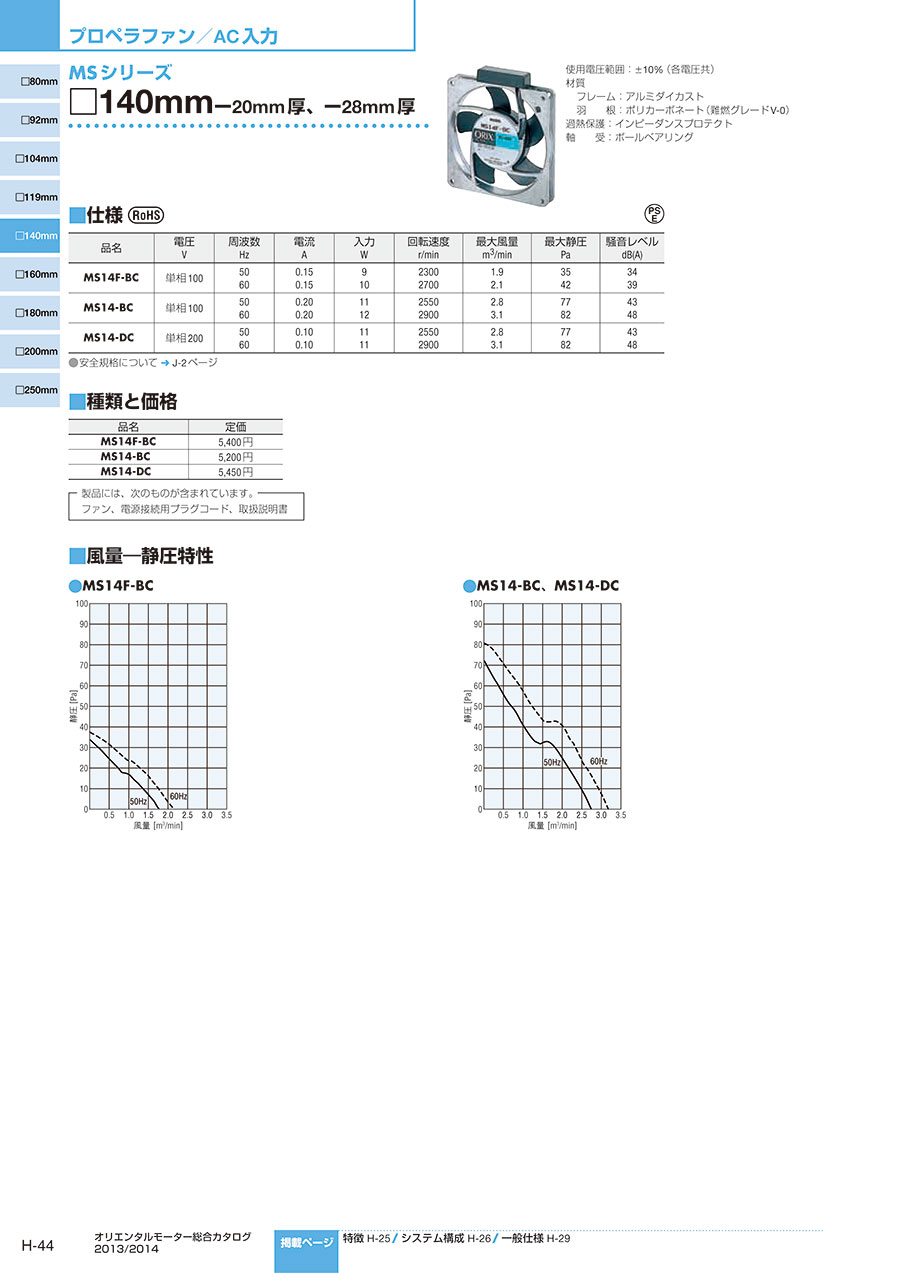

    H-44

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
