熱収縮チューブ（シリコン・耐熱・難燃） パック品【10～25個入り】

製品仕様

• STシリーズは、加熱により簡単に内径が1/2に収縮する熱収縮ゴムチューブ。
• UL規格を取得。
• 優れた電気特性:厳しい条件下でも安定した電気特性を示す。
• 適度なやわらかさ:加熱収縮後もシリコーンゴムの持つしなやかさを失わず、経時劣化にも強い特性を示す。
• 優れた離型性:シリコーンゴムの持つ離型性を活かし、マスキングや樹脂モールドの治具としても使用可能。
• 気密性の高い被覆:ゴムの持つ収縮応力で被覆対象物を締めるので、気密性に優れた被覆が可能。
• サイズが豊富:小ロ径から大ロ径まで、さまざまなロ径、肉厚の製品を取り揃えている。

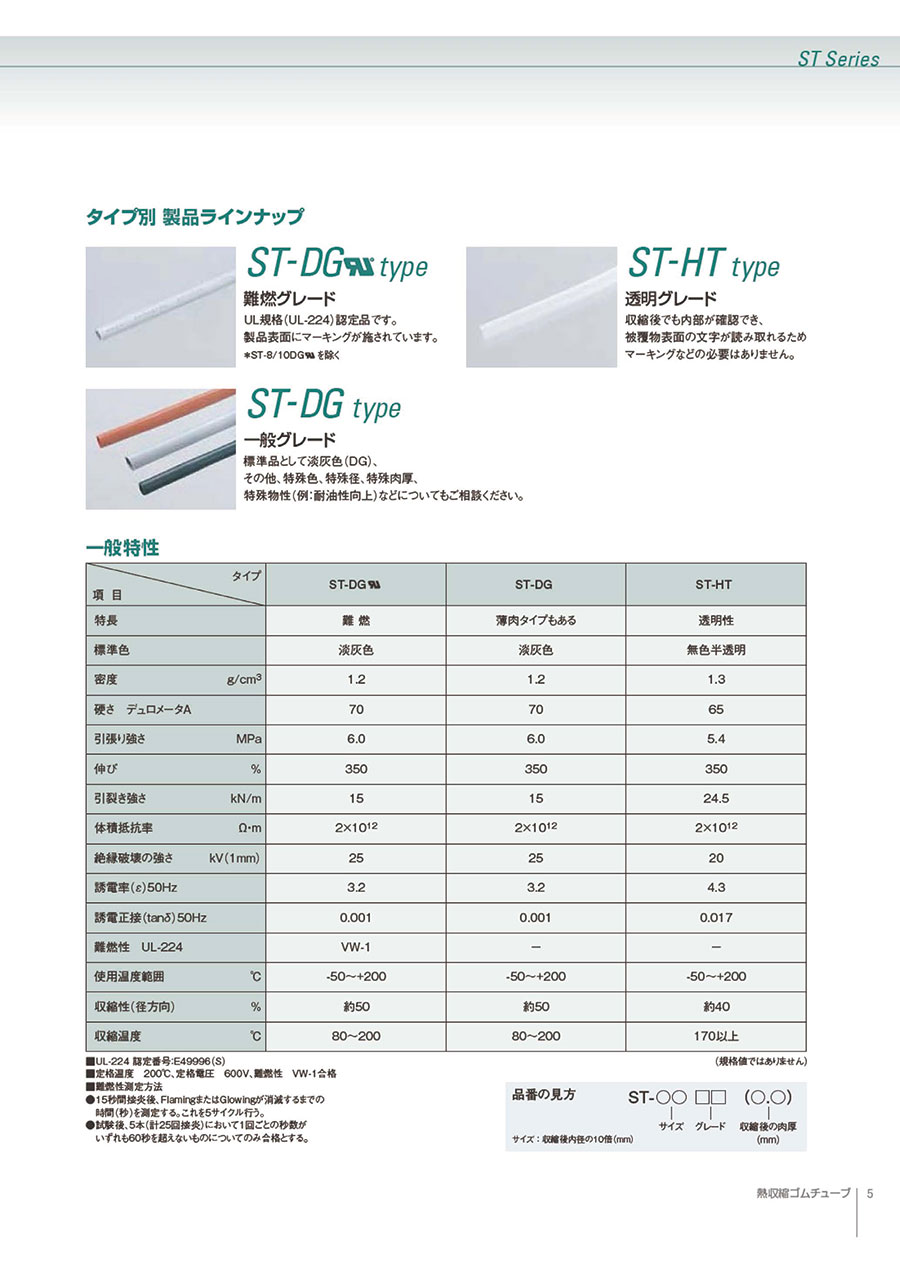

一般特性

• UL-224 認定番号:E49996（S）
• 定格温度:200℃、定格電圧:600V、難燃性:VW-1合格
難燃性測定方法
• 15秒間接炎後、FlamingまたはGlowingが消滅するまでの時間（秒）を測定する。これを5サイクル行う。
• 試験後、5本（計25回接炎）において1回ごとの秒数がいずれも60秒を超えないものについてのみ合格とする。

STシリーズ

作業プロセス

1:サイズの選定

用途に合うサイズ、タイプ、肉厚を選ぶ。
大きさの目安としては、熱収縮ゴムチューブの収縮後の内径が被覆対象物の直径よりもやや小さくなるようなチューブを選ぶこと。

加熱器具例:熱風炉、ホットエアーガン、ガスバーナー、赤外線ヒーター、電熱器など

加熱作業上の注意

熱風炉で収縮させる場合は、チューブを均一に収縮させることができるが、ホットエアーガンなどの器具を使用する場合は次のことに注意。

1. 1.被覆対象物が細長いものの場合は、中央部から両端部に向かって収縮させる。
2. 2.ゴムの厚さを均一にするためには、チューブを回転させて全周に熱を均一にかける。
3. 3.空気が入らないように注意し、凹部から先に加熱。
4. 4.角形のバーを被覆するには、角の部分から収縮。

熱収縮ゴムチューブの被覆作業は、上記のような手順で行うこと。

特性データ

耐熱性・耐寒性

熱収縮ゴムチューブST-DGタイプは、一般シリコーンゴムと同様、-50～+200℃までの広い温度範囲にわたって、ゴム特性を維持。
高温下での硬さ、伸び、引張り強さ、低温下での剛性の変化をグラフに示す。

高温下での硬さ変化

高温下での伸び変化

高温下での引張り強さ変化

低温下での温度と剛性率の関係

耐油性

熱収縮ゴムチューブST-DGタイプを各種油類に浸漬した場合の、伸び変化率、引張り強さ変化率、引裂き強さ変化率、体積変化率を表に示す。
