スミチューブW3F2【1～5個入り】
- 通常単価(税別)
- 967円～20,002円
- 税込単価
- 1,064円～22,002円
通常出荷日：在庫品1日目当日出荷可能
ULCSA難燃規格、柔軟で内面に接着剤付きの防水に優れたチューブ。【特長】・UL224及びCSA規格品...
詳細を確認- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図と製品仕様
熱溶融性の接着剤付き難燃チューブ。段差の大きい被覆物の防水・防食用途に効果的。
基本仕様
| 製品分類 | 収縮チューブ | ||
|---|---|---|---|
| 材質 | 外層：電子線架橋軟質難燃性ポリオレフィン樹脂 内層：熱溶融性接着剤 | ||
| 難燃性 | 難燃 | ||
| 収縮温度 | 110℃以上 | ||
| 収縮率 | 60%以上 | ||
| 長さ変化率 | -15%以上 | ||
| 連続使用可能温度 | -55 〜 125℃ | ||
| 規格 | UL224 認定ファイルNo.E75077 カタログNo.SUMITUBE W3F2又は843 温度定格 125℃、電圧定格 600V CSA Ｃ22.2 No.198.1 認定ファイルNo.LR33298 温度定格 125℃、電圧定格 600V | ||
| 制作可能色 | 黒,茶,赤,橙,黄,緑,青,紫,灰,白 | ||
| 柔軟性 | 柔軟 | ||
| 環境対応 | ELV | ||
| 分野 | 建機,産機,エレクトロニクス | ||
スミチューブW3F2
収縮特性
耐油性・耐薬品性（室温）
| ガソリン | 軽油 | 潤滑油 | アルコール | 酸 | アルカリ |
|---|---|---|---|---|---|
| △ | △ | △ | ○ | ○ | △ |
◎: 非常に優れている ○: すぐれている △: 使用に際し、注意が必要
特性
| 特性 | 項目 | 特性値 | 代表値*1 |
|---|---|---|---|
| 機械的特性 | 引張強さ*2（老化前） 引張強さ*2（老化後） 伸び（老化前） 伸び（老化後） 熱衝撃 低温曲げ | 10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし －30℃×1時間、クラックなし | 12.0MPa 11.6MPa 438％ 425％ 合格 合格 |
| 電気的特性 | 耐電圧（老化前） 耐電圧（老化後） 絶縁破壊電圧（老化前） 絶縁破壊電圧（老化後） 体積抵抗率 | AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上 | 合格 合格 24.9kV 合格 4.4×1014Ω・cm |
| 化学的特性 | 銅腐食性 燃焼性 | 湿度95％、温度23℃で24時間放置後 158℃×7日、腐食なし ALL TUBING FLAME TEST合格 | 合格 合格 |
*1: 保証値ではありません。
*2: 引張強さは、外層の断面積を使用し計算しています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,824円 ( 2,006円 ) | 在庫品1日目当日出荷可能 |
11,214円 ( 12,335円 ) | 在庫品1日目当日出荷可能 |
4,406円 ( 4,847円 ) | 在庫品1日目当日出荷可能 |
3,046円 ( 3,351円 ) | 在庫品1日目当日出荷可能 |
20,002円 ( 22,002円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
7,301円 ( 8,031円 ) | 在庫品1日目当日出荷可能 |
967円 ( 1,064円 ) | 在庫品1日目当日出荷可能 |
3,434円 ( 3,777円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ULCSA難燃規格、柔軟で内面に接着剤付きの防水に優れたチューブ。
【特長】
・UL224及びCSA規格品
・金属、ポリオレフィン、PVCに対し接着性を有し、防水加工が可能
・段差の大きい被覆物体の防水に効果的
・難燃（塩素系難燃剤、特定臭素系難燃剤（PBDE、PBB）不使用）。柔軟。
【用途】
・段差の大きい電子部品の防水、電線分岐部の処理、電線接着部の絶縁保護に最適
ご注意
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。

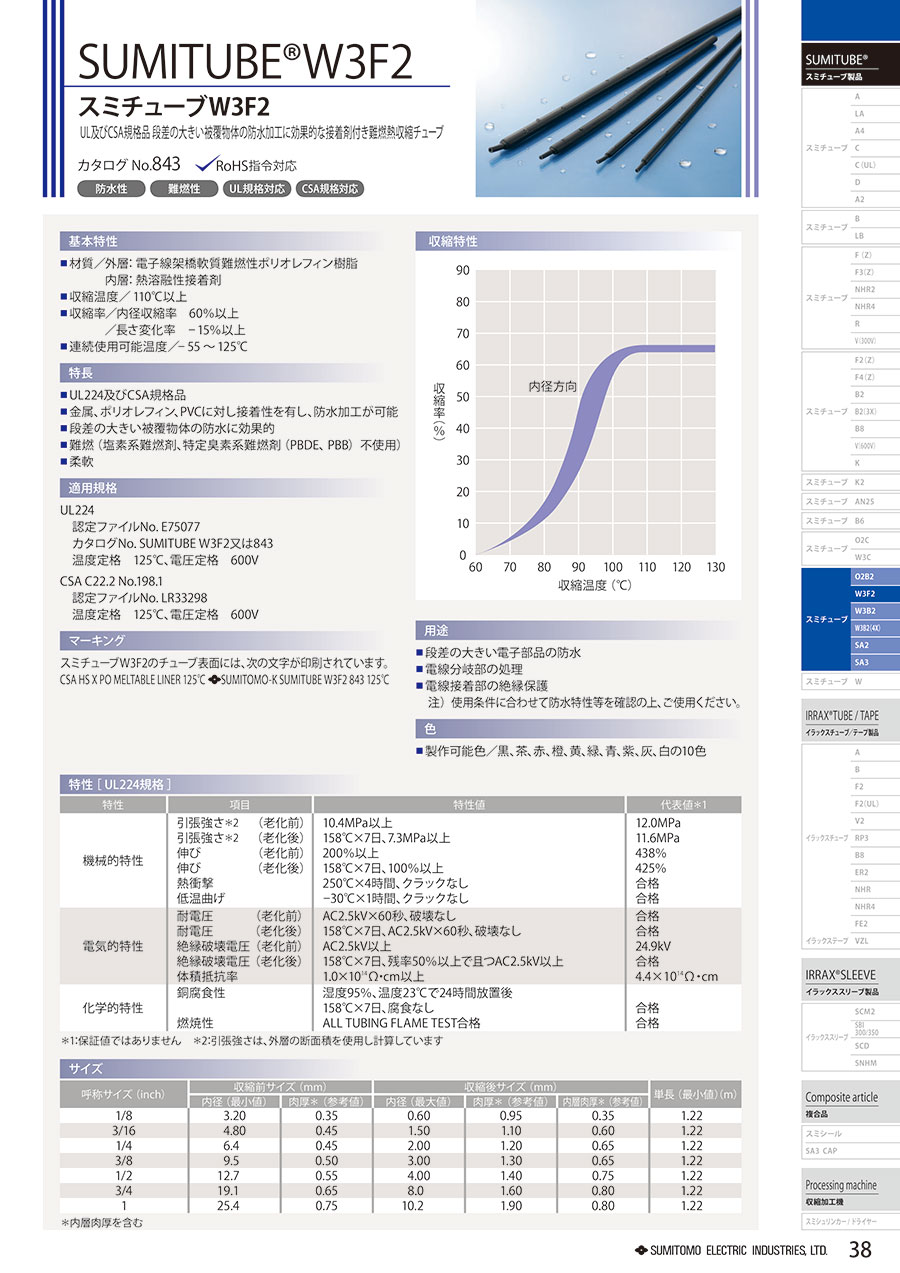

カタログ
商品担当おすすめ
スミチューブW3F2のレビュー
ケーブルAssyの端末処理に使用しています
4
4.02024/05/09
ケーブルAssyのシールド線の端末処理に使用しています。熱収縮チューブをかける前にビニールテープで形を整えています。形に...もっと読む
0人が参考にしています。
製品に使用
5
5.02022/01/25
この商品は、自社製品の一部の電線保護のために購入して使用しています。保護の目的は防水となります。使用感は何も問題ありませ...もっと読む
0人が参考にしています。
電線の防水、補強用として
4
4.02019/09/18
糊付きの熱収縮チューブの中では海外製のタイコエレクトロニクスより安いので選定しました。電線の防水やハンダ付けの後の補強な...もっと読む
0人が参考にしています。
配線部材として
5
5.02019/06/25
製品で使用している配線部材として使用しています。以前から使っているチューブであるため、選定し購入しました。利用実績がある...もっと読む
0人が参考にしています。
線材とワニ口クリップの接続部分の保護
5
5.02019/06/21
製品制作のため2年ほど前からリピートしています。
扱いやすくキレイに保護できるチューブです。
0人が参考にしています。
