スミチューブF2（Z）
- 通常単価(税別)
- 560円～67,739円特別価格
- 税込単価
- 616円～74,513円特別価格
通常出荷日：在庫品1日目～15日目一部当日出荷可能
UL及びCSA規格品125℃定格難燃熱収縮チューブ。【特長】・難燃（塩素系難燃剤、特定臭素系難燃剤PB...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図と製品仕様
北米の安全規格に適合する難燃チューブ（125℃定格）。
基本仕様
| 製品分類 | 収縮チューブ | ||
|---|---|---|---|
| 材質 | 電子線架橋軟質難燃性ポリオレフィン樹脂 | ||
| 難燃性 | 難燃 | ||
| 収縮温度 | 90℃以上 | ||
| 収縮率 | 50%以上 | ||
| 長さ変化率 | 0±5% | ||
| 連続使用可能温度 | -55～+125℃ | ||
| 規格 | UL224 認定ファイルNo.E48762、 カタログNo.SUMITUBE F2(Z)又は940 温度定格 125℃、電圧定格 600V、難燃グレード VW-1 CSA C22.2 No.198.1/認定ファイルNo.LR33298 温度定格 125℃、電圧定格 600V、難燃グレード VW-1 電気用品安全法 電気用品に使用される部品・材料登録制度 絶縁物類の使用温度の上限値の確認試験125℃暫定登録 （登録No.：(Z)004CC0546） 機器内被覆電線の難燃性試験（-F-）登録 （登録No.：F-STS3-009～012） | ||
| 制作可能色 | 黒,茶,赤,橙,黄,緑,青,紫,白,灰 | ||
| 柔軟性 | 柔軟 | ||
| 環境対応 | ELV | ||
| 分野 | 建機,産機,エレクトロニクス | ||
スミチューブF2（Z）
収縮特性
耐油性・耐薬品性（室温）
| ガソリン | 軽油 | 潤滑油 | アルコール | 酸 | アルカリ |
|---|---|---|---|---|---|
| △ | △ | △ | ◎ | ○ | ○ |
◎: 非常に優れている ○: すぐれている △: 使用に際し、注意が必要
特性
| 特性 | 項目 | 特性値 | 代表値* |
|---|---|---|---|
| 機械的特性 | 引張強さ（老化前） 引張強さ（老化後） 伸び（老化前） 伸び（老化後） 熱衝撃 低温曲げ | 10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし －30℃×1時間、クラックなし | 13.2MPa 13.4MPa 325％ 350％ 合格 合格 |
| 電気的特性 | 耐電圧（老化前） 耐電圧（老化後） 絶縁破壊電圧（老化前） 絶縁破壊電圧（老化後） 体積抵抗率 | AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上 | 合格 合格 19.1kV 合格 1.6×1016Ω・cm |
| 化学的特性 | 銅腐食性 銅安定性 燃焼性 | 湿度95％、温度23℃で24時間放置後、 158℃×7日、腐食なし 湿度95％、温度23℃で24時間放置後、 158℃×7日、伸びが100％以上 VW-1合格 | 合格 325% 合格 |
* 保証値ではありません。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,745円 ( 4,120円 ) | 在庫品1日目当日出荷可能 |
33,495円 ( 36,845円 ) | 在庫品1日目当日出荷可能 |
3,486円 ( 3,835円 ) | 在庫品1日目当日出荷可能 |
30,523円 ( 33,575円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
3,825円 ( 4,208円 ) | 3日目 |
31,430円 ( 34,573円 ) | 在庫品1日目当日出荷可能 |
35,432円 ( 38,975円 ) | 在庫品1日目当日出荷可能 |
4,402円 ( 4,842円 ) | 在庫品1日目当日出荷可能 |
34,687円 ( 38,156円 ) | 在庫品1日目当日出荷可能 |
39,487円 ( 43,436円 ) | 在庫品1日目当日出荷可能 |
39,776円 ( 43,754円 ) | 在庫品1日目当日出荷可能 |
24,882円 ( 27,370円 ) | 在庫品1日目当日出荷可能 |
6,044円 ( 6,648円 ) | 在庫品1日目当日出荷可能 |
27,866円 ( 30,653円 ) | 在庫品1日目当日出荷可能 |
1,154円 ( 1,269円 ) | 在庫品1日目当日出荷可能 |
5,984円 ( 6,582円 ) | 3日目 |
22,392円 ( 24,631円 ) | 在庫品1日目当日出荷可能 |
17,599円 ( 19,359円 ) | 在庫品1日目当日出荷可能 |
17,253円 ( 18,978円 ) | 在庫品1日目当日出荷可能 |
6,955円 ( 7,651円 ) | 在庫品1日目当日出荷可能 |
22,491円 ( 24,740円 ) | 在庫品1日目当日出荷可能 |
26,432円 ( 29,075円 ) | 15日目 |
27,709円 ( 30,480円 ) | 在庫品1日目当日出荷可能 |
26,202円 ( 28,822円 ) | 在庫品1日目当日出荷可能 |
32,774円 ( 36,051円 ) | 在庫品1日目当日出荷可能 |
1,556円 ( 1,712円 ) | 在庫品1日目当日出荷可能 |
26,758円 ( 29,434円 ) | 在庫品1日目当日出荷可能 |
34,891円 ( 38,380円 ) | 在庫品1日目当日出荷可能 |
35,392円 ( 38,931円 ) | 在庫品1日目当日出荷可能 |
2,274円 ( 2,501円 ) | 在庫品1日目当日出荷可能 |
13,503円8,101円 ( 8,911円 ) | 在庫品1日目当日出荷可能 |
41,358円 ( 45,494円 ) | 在庫品1日目当日出荷可能 |
52,882円44,949円 ( 49,444円 ) | 在庫品1日目当日出荷可能 |
47,546円 ( 52,301円 ) | 在庫品1日目当日出荷可能 |
67,739円 ( 74,513円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
UL及びCSA規格品125℃定格難燃熱収縮チューブ。
【特長】
・難燃（塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用）柔軟
【用途】
電線端末、電線接続部の絶縁、保護、補強、電線の色識別、結束、抵抗、コンデンサ等の絶縁、保護に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。

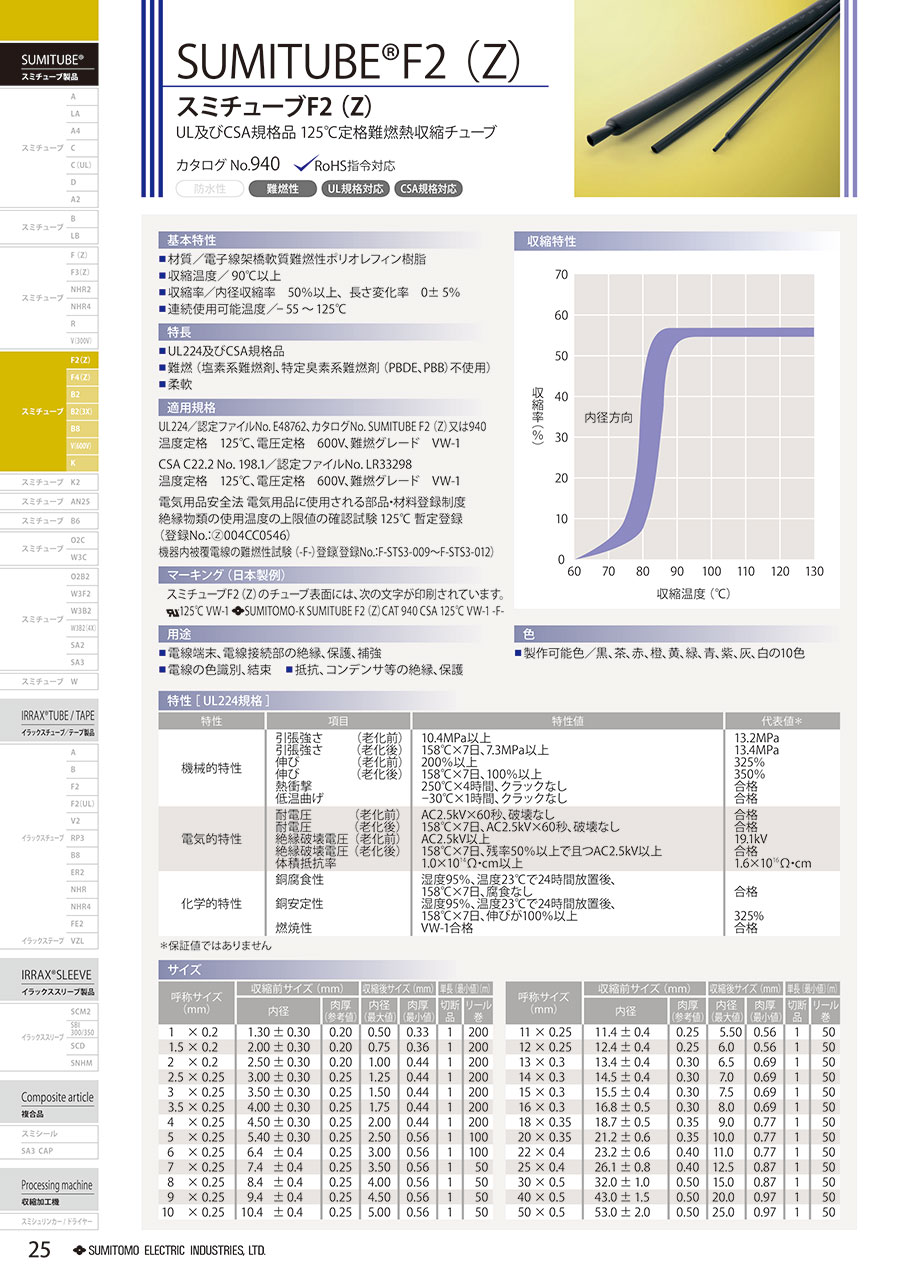

カタログ
スミチューブF2（Z）のレビュー
配線作業
5
5.02022/01/28
主に電線接続部の絶縁、保護、補強に使っています。
収縮もしっかりなってくれるのでリピートしています。
0人が参考にしています。
ケーブル端末処理
5
5.02020/10/09
取引先ではメーター売りをしてくれず多数の種類をそろえるのに費用がかかりメータ売りがあり助かりました。
0人が参考にしています。
ハーネスの保護
3
3.02019/11/12
しっかりと溶着してくれて非常に信頼性も高い
長手方向の縮みが少なく使いやすい
0人が参考にしています。
配線のまとめ
4
4.02019/09/04
今までは配線を結束バンドにてまとめたいた。今回チューブを使用してまとめた。1本にまとめることで見た目もきれいになり使いや...もっと読む
0人が参考にしています。
製品の配線部材として
3
3.02019/06/25
パンドウイット製のPan-Ty テフゼル結束バンドを含め、ご指定により使用しています。チューブとして特に気になる点もなく...もっと読む
0人が参考にしています。
