スミチューブF（Z）
- 通常単価(税別)
- 279円～81,764円
- 税込単価
- 307円～89,940円
通常出荷日：在庫品1日目当日出荷可能
UL規格品難燃熱収縮チューブ。【特長】・UL224規格品・難燃（塩素系難燃剤、特定臭素系難燃剤（PBD...
詳細を確認- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
未確定：候補が43型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
外形図と製品仕様
北米の安全規格に適合する汎用的な難燃チューブ（105℃定格）。
製品仕様
| 製品分類 | 収縮チューブ | ||
|---|---|---|---|
| 材質 | 電子線架橋軟質難燃性ポリオレフィン樹脂 | ||
| 難燃性 | 難燃 | ||
| 収縮温度 | 90℃以上 | ||
| 収縮率 | 50%以上 | ||
| 長さ変化率 | -15%以上 | ||
| 連続使用可能温度 | -55 〜 105℃ | ||
| 規格 | UL224 認定ファイルNo.E48762 カタログNo.SUMITUBE F(Z)又は939 温度定格 105℃、電圧定格、600V、難燃グレード VW-1 電気用品安全法 電気用品に使用される部品・材料登録制度 機器内被覆電線の難燃性試験（-Ｆ-）登録 （登録No.F-STS3-009～F-STS3-012） | ||
| 制作可能色 | 黒,茶,赤,橙,黄,緑,青,紫,白,灰 | ||
| 柔軟性 | 柔軟 | ||
| 環境対応 | ELV | ||
| 分野 | 建機,産機,エレクトロニクス | ||
スミチューブF（Z）
収縮特性
耐油性・耐薬品性（室温）
| ガソリン | 軽油 | 潤滑油 | アルコール | 酸 | アルカリ |
|---|---|---|---|---|---|
| △ | △ | △ | ◎ | ○ | ○ |
◎: 非常に優れている ○: すぐれている △: 使用に際し、注意が必要
特性
| 特性 | 項目 | 特性値 | 代表値* |
|---|---|---|---|
| 機械的特性 | 引張強さ（老化前） 引張強さ（老化後） 伸び（老化前） 伸び（老化後） 熱衝撃 低温曲げ | 10.4MPa以上 136℃×7日、7.3MPa以上 200％以上 136℃×7日、100％以上 180℃×4時間、クラックなし －30℃×1時間、クラックなし | 12.6MPa 14.8MPa 333％ 358％ 合格 合格 |
| 電気的特性 | 耐電圧（老化前） 耐電圧（老化後） 絶縁破壊電圧（老化前） 絶縁破壊電圧（老化後） 体積抵抗率 | AC2.5kV×60秒、破壊なし 136℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 136℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上 | 合格 合格 21.0kV 合格 2.7×1016Ω・cm |
| 化学的特性 | 銅腐食性 銅安定性 燃焼性 | 湿度95％、温度23℃で24時間放置後、 136℃×7日、腐食なし 湿度95％、温度23℃で24時間放置後、 136℃×7日、伸びが100％以上 VW-1合格 | 合格 358% 合格 |
*1: 保証値ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
2,375円 ( 2,613円 ) | 在庫品1日目当日出荷可能 |
48,451円 ( 53,296円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
1,219円 ( 1,341円 ) | 在庫品1日目当日出荷可能 |
23,452円 ( 25,797円 ) | 在庫品1日目当日出荷可能 |
1,399円 ( 1,539円 ) | 在庫品1日目当日出荷可能 |
28,330円 ( 31,163円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
1,787円 ( 1,966円 ) | 在庫品1日目当日出荷可能 |
36,468円 ( 40,115円 ) | 在庫品1日目当日出荷可能 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
1,798円 ( 1,978円 ) | 在庫品1日目当日出荷可能 |
34,325円 ( 37,758円 ) | 在庫品1日目当日出荷可能 |
402円 ( 442円 ) | 在庫品1日目当日出荷可能 |
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
44,953円 ( 49,448円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
2,117円 ( 2,329円 ) | 在庫品1日目当日出荷可能 |
37,640円 ( 41,404円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
15,375円 ( 16,913円 ) | 在庫品1日目当日出荷可能 |
2,677円 ( 2,945円 ) | 在庫品1日目当日出荷可能 |
22,828円 ( 25,111円 ) | 在庫品1日目当日出荷可能 |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
3,856円 ( 4,242円 ) | 在庫品1日目当日出荷可能 |
21,967円 ( 24,164円 ) | 在庫品1日目当日出荷可能 |
2,979円 ( 3,277円 ) | 在庫品1日目当日出荷可能 |
15,858円 ( 17,444円 ) | 在庫品1日目当日出荷可能 |
4,453円 ( 4,898円 ) | 在庫品1日目当日出荷可能 |
16,331円 ( 17,964円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
4,701円 ( 5,171円 ) | 在庫品1日目当日出荷可能 |
20,688円 ( 22,757円 ) | 在庫品1日目当日出荷可能 |
1,186円 ( 1,305円 ) | 在庫品1日目当日出荷可能 |
7,145円 ( 7,860円 ) | 在庫品1日目当日出荷可能 |
36,687円 ( 40,356円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
8,569円 ( 9,426円 ) | 在庫品1日目当日出荷可能 |
31,516円 ( 34,668円 ) | 在庫品1日目当日出荷可能 |
2,849円 ( 3,134円 ) | 在庫品1日目当日出荷可能 |
13,425円 ( 14,768円 ) | 在庫品1日目当日出荷可能 |
81,764円 ( 89,940円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
UL規格品難燃熱収縮チューブ。
【特長】
・UL224規格品
・難燃（塩素系難燃剤、特定臭素系難燃剤（PBDE、PBB）不使用）柔軟
【用途】
・電線端末、電線接続部の絶縁、保護、補強
・電線の色識別、結束
・抵抗、コンデンサ等の絶縁、保護
ご注意
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。

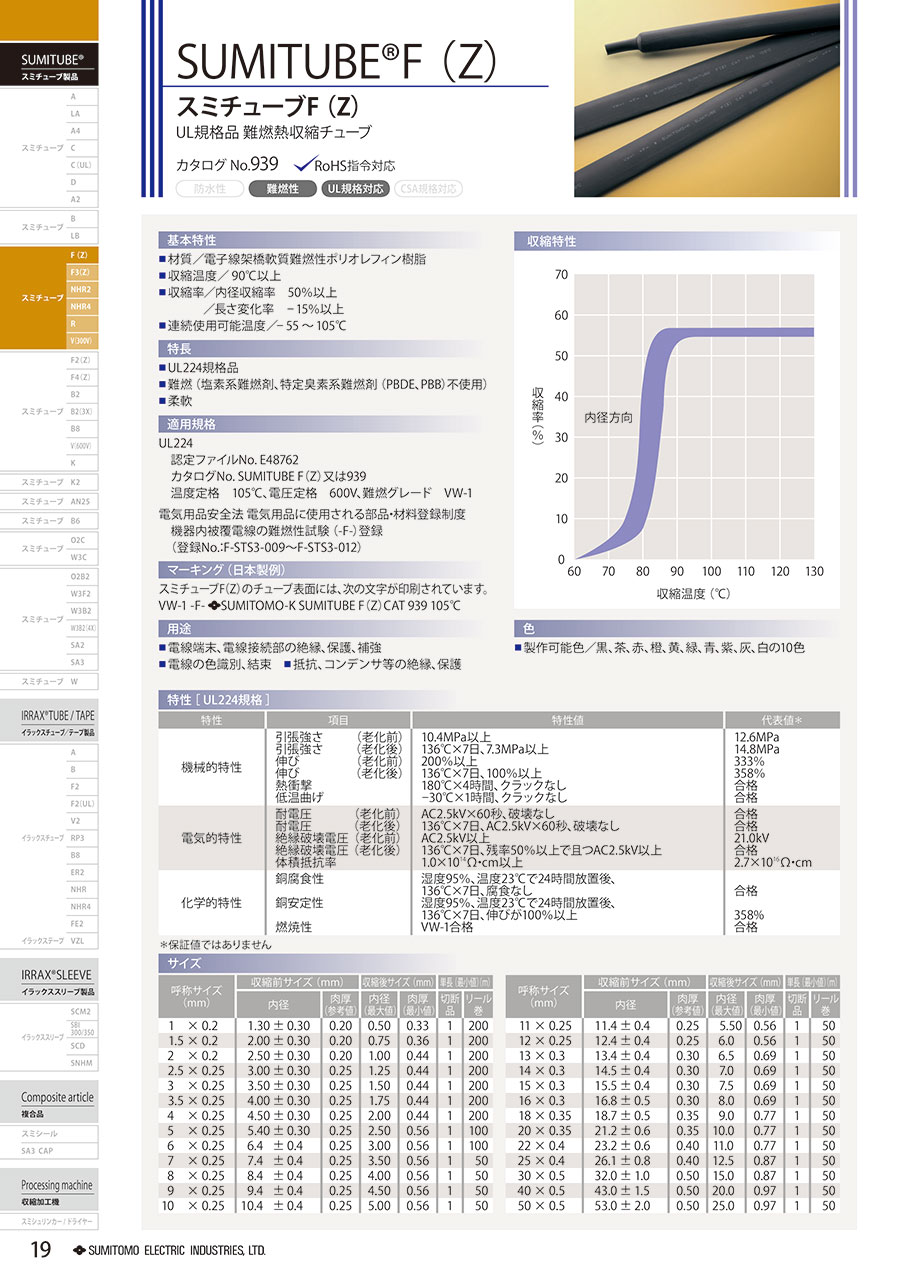

カタログ
商品担当おすすめ
スミチューブF（Z）のレビュー
絶縁処理（ハーネス製作）
4
4.02016/11/03
スミチューブが一番使いやすいです。
他メーカーと違って、まっすぐの状態で入ってくるので
変なしなりやクセがなくてよい。...もっと読む
2人が参考にしています。
リピート品
5
5.02019/06/26
サイズ別でいくつか購入していて今回はリピートです。
安定の品質はもちろんですが、小ロットから注文できるので試したいサイズ...もっと読む
1人が参考にしています。
絶縁処理
5
5.02019/03/31
信頼できるブランドが小ロットで入手できる。性能も期待通りで使い勝手が良い。
1人が参考にしています。
電線
5
5.02018/02/27
Fは収縮率が良いので好んで使ってます
艶のないマッドブラックな色と、ツルツルテカテカしていない所も良いです
小ロットを安...もっと読む
1人が参考にしています。
電線の端末処理
4
4.02018/01/22
スミチューブ以外は使いません！
というくらい、長年愛用してます。
小ロット購入できるのが助かります。
1人が参考にしています。
