露出用丸形ボックス（カブセ蓋・2方出・S）
- 通常単価(税別)
- 436円～1,313円
- 税込単価
- 480円～1,444円
通常出荷日：1日目～2日目
2方出（S）の露出用丸形ボックス。【特長】・JIS C8435。・高耐候性&耐衝撃性（全品HI...
詳細を確認- 照明器具等の重量物を取り付けないでください。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
露出用丸型ボックス （カブセ蓋／2方出・S）の仕様
ハブの位置
（単位：mm）
露出用丸型ボックス （カブセ蓋／2方出・S）の構造・寸法図
（単位：mm）
| 品番 | 寸法 | |||||||
|---|---|---|---|---|---|---|---|---|
| φD | L | H1 | H2 | t | φD1 | φD2 | φD3 | |
| PVM14-2SK（J，M） | 22 | 68.5 | 38 | 36 | 2 | 75 | 91 | 87 |
| PVM16-2SK（J，M） | 26 | 73.5 | 38 | 36 | 2 | 75 | 91 | 87 |
| PVM22-2SK（J，M） | 30 | 78.5 | 41 | 39 | 2 | 75 | 91 | 87 |
| PVM28-2SK（J，M） | 39 | 90 | 47 | 44 | 3 | 87 | 105 | 100 |
| PVM36-2SK（J，M） | 47 | 96 | 57 | 54 | 3 | 97 | 115 | 110 |
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | - |
| 2 | 蓋 | PVC | 1 | - |
| 3 | （+-）ナベ小ねじ | C2700 | 2 | M4×10ニッケルめっき |
| 4 | 六角ナット | C2800W | 4 | M4 |
| 品番 | 色 |
|---|---|
| PVM（ ）KJ | ベージュ |
| PVM（ ）KM | ミルキーホワイト |
| PVM（ ）K | グレー |
（単位：mm）
露出用丸形ボックス（カブセ蓋／2方出・S）防水タイプの構造・寸法図
（単位：mm）
| 品番 | H1 | H2 | L | D |
|---|---|---|---|---|
| PVM16-2SKP_ | 39.5 | 36 | 73.5 | 26 |
| PVM22-2SKP_ | 42.5 | 39 | 78.5 | 30 |
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | - |
| 2 | 蓋 | PVC | 1 | - |
| 3 | （+-）丸皿小ねじ | SUS | 4 | M4×12 |
| 4 | 六角ナット | C2800W | 4 | M4 |
| 5 | Oリング | EPDM | 1 | - |
| 品番 | 色 |
|---|---|
| PVM_-_KPJ | ベージュ |
| PVM_-_KPM | ミルキーホワイト |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
436円 ( 480円 ) | 1日目 |
436円 ( 480円 ) | 1日目 |
436円 ( 480円 ) | 1日目 |
457円 ( 503円 ) | 1日目 |
457円 ( 503円 ) | 1日目 |
439円 ( 483円 ) | 2日目 |
496円 ( 546円 ) | 2日目 |
520円 ( 572円 ) | 2日目 |
493円 ( 542円 ) | 1日目 |
493円 ( 542円 ) | 1日目 |
478円 ( 526円 ) | 1日目 |
638円 ( 702円 ) | 1日目 |
638円 ( 702円 ) | 1日目 |
844円 ( 928円 ) | 1日目 |
844円 ( 928円 ) | 1日目 |
829円 ( 912円 ) | 1日目 |
1,313円 ( 1,444円 ) | 1日目 |
1,313円 ( 1,444円 ) | 1日目 |
1,256円 ( 1,382円 ) | 1日目 |
詳細情報
基本情報
2方出（S）の露出用丸形ボックス。
【特長】
・JIS C8435。
・高耐候性&耐衝撃性（全品HI仕様）。
【用途】
・ケーブルの接続、配管の接続などに使用。
ご注意
- 照明器具等の重量物を取り付けないでください。

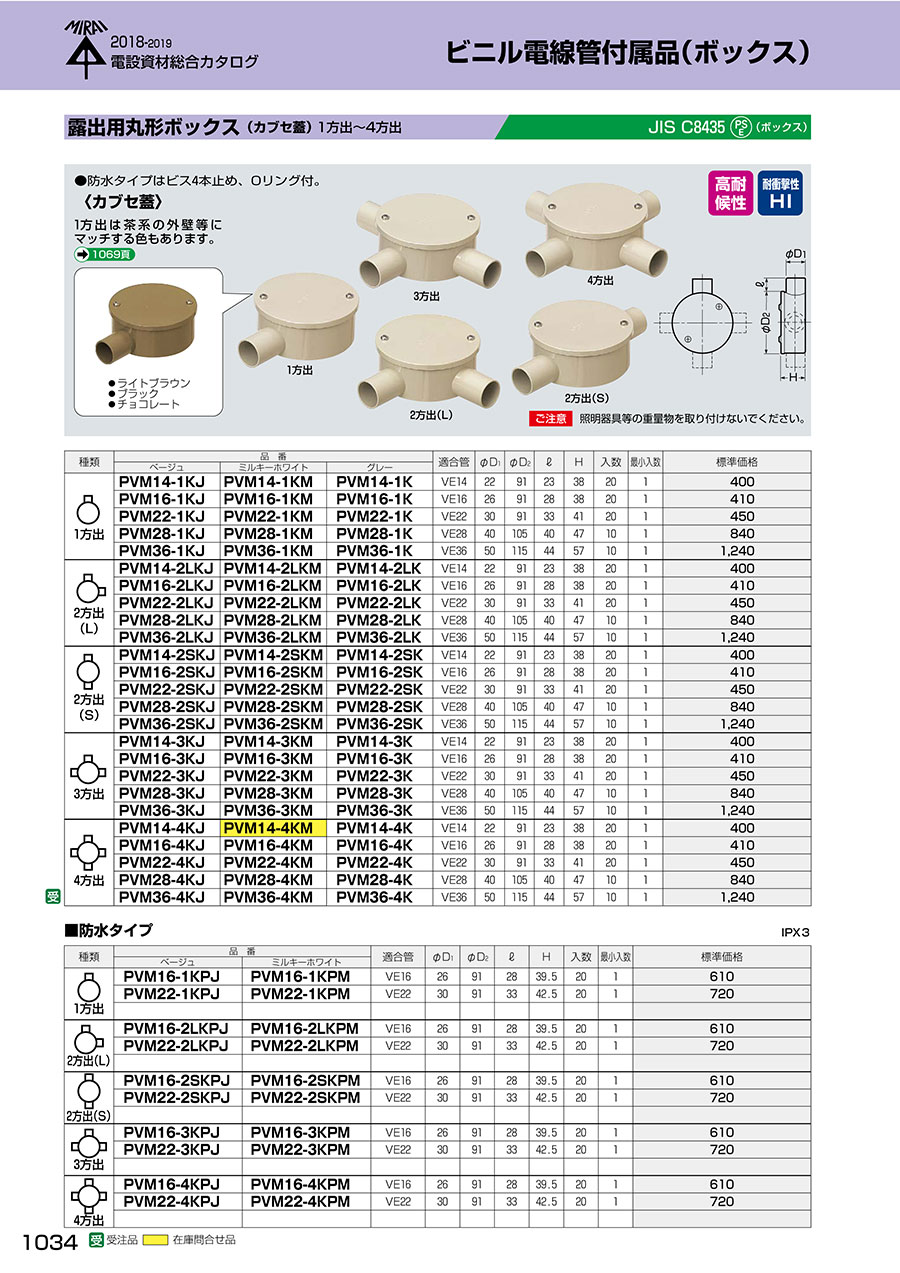

カタログ
露出用丸形ボックス（カブセ蓋・2方出・S）のレビュー
この商品のレビューはありません
