エレクトロニクス部品技術窓口

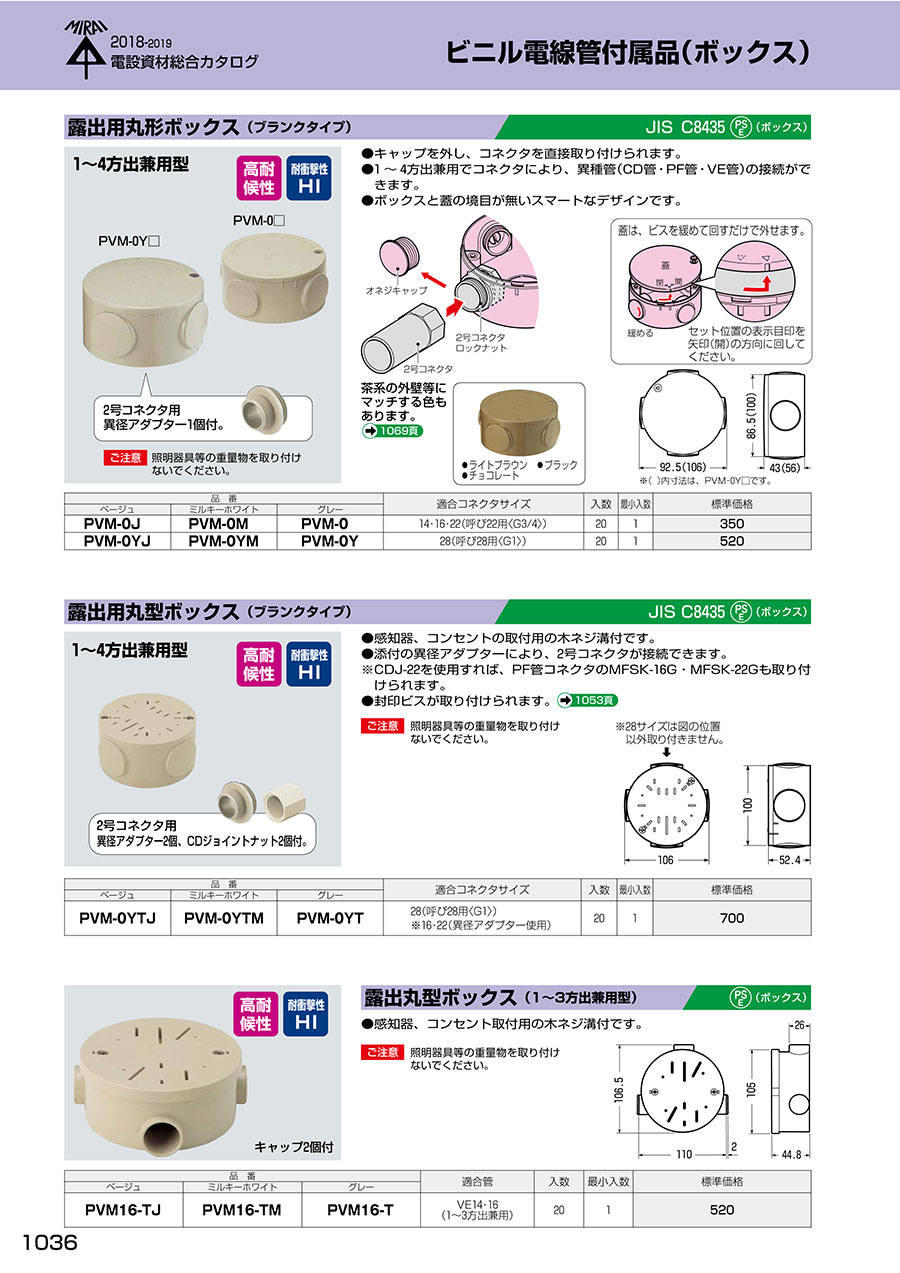

露出丸型ボックス（1～3方出兼用型）
- 通常単価(税別)
- 489円～561円
- 税込単価
- 538円～617円
通常出荷日：1日目
ケーブルの接続、配管の接続などに使用する露出丸型ボックス。【特長】・感知器、コンセント取付用の木ネジ溝...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 照明器具等の重量物を取り付けないでください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
（単位：mm）
露出丸型ボックス（1～3方出兼用型）の構造・寸法図
（単位：mm）
断面A-Aの構造・寸法図
（単位：mm）
断面B-Bの構造・寸法図
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | - |
| 2 | 蓋 | PVC | 1 | - |
| 3 | キャップ | PVC | 2 | - |
| 4 | （+-）丸皿小ねじ | C2700 | 2 | M4×12 ニッケルめっき |
| 5 | 六角ナット | C3602 | 2 | M4 |
| 6 | スリープ | PVC | 3 | 適合管 VE14 添付品 |
- PVM16-T：グレー
- PVM16-TJ：ベージュ
- PVM16-TM：ミルキーホワイト
詳細情報
基本情報
ケーブルの接続、配管の接続などに使用する露出丸型ボックス。
【特長】
・感知器、コンセント取付用の木ネジ溝付です。
・1～3方出兼用型。
・キャップ2個付。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 照明器具等の重量物を取り付けないでください。
