八角コンクリートボックス（深I形）
- 通常単価(税別)
- 468円
- 税込単価
- 515円
ビスを緩めるだけで蓋が取り外せる、深形54mmの樹脂製コンクリートボックス。【...
詳細情報を確認する商品仕様
製品仕様
塗代カバー（ワンタッチタイプ）がはめ込むだけで取り付けられる
塗代カバーを使用しない場合
寸法図
（単位：mm）
八角コンクリートボックス（深I形）の寸法図1
（単位：mm）
八角コンクリートボックス（深I形）の寸法図2
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | - |
| 2 | バックプレート | PVC | 1 | - |
| 3 | （+-）なべタッピンねじ | SWCH | 2 | M4×12 光沢クロメートめっき |
| 4 | 六角ナット | SWCH | 2 | M4 三価クロメートめっき |
| 添付 | （+-）なべ小ねじ | SWCH | 2 | M4×16 光沢クロメートめっき |
- ※ N1、N2はノックアウトの位置を示し、N1はφ22（直径22mm）、N2はφ27（直径27mm）である。
ノックの開孔方法
ノックの開孔がドライバーで簡単にできる
2. 開孔用ノックよりドライバーでノックをこじ開ける。
注意・禁止事項
- ※ プラ塗代カバーを使用し重量物を取り付ける場合は、器具吊りインサートをご利用ください。
詳細情報
基本情報
ビスを緩めるだけで蓋が取り外せる、深形54mmの樹脂製コンクリートボックス。
【特長】
・JISタイプです。
・耐衝撃性（HI）。
・蓋はビスをゆるめるだけで取り外せます。
・塗代カバー（ワンタッチタイプ）対応品です。
・ノックがドライバーで開けられます。
・仕切板／インサートが取り付けられます。
・環境にやさしいEMタイプもあります。
・側面ノックアウトなし（8CB-54）／側面ノックアウトあり（8CB-54N）。
【用途】
・コンセント、スイッチ、照明等の器具取り付けに使用。

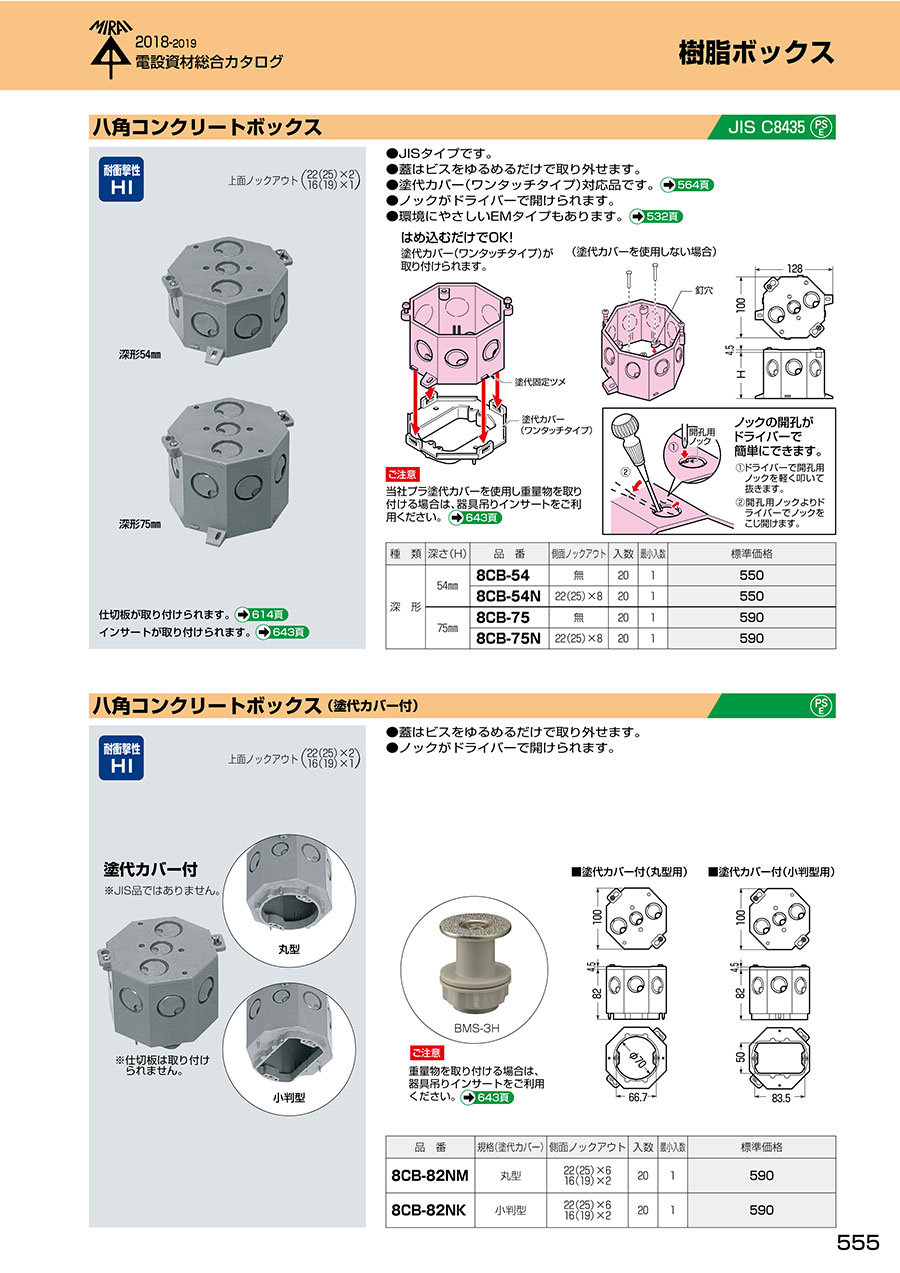

カタログ
