軽量間仕切り用 調整固定バー KGPシリーズ
- 種類
- バー
- 適合軽量間柱
- 角スタッド, C型スタッド
- 適合ﾎﾞｯｸｽ
- スライドボックス, アウトレットボックス
- 備考
- 長さ調節機能付

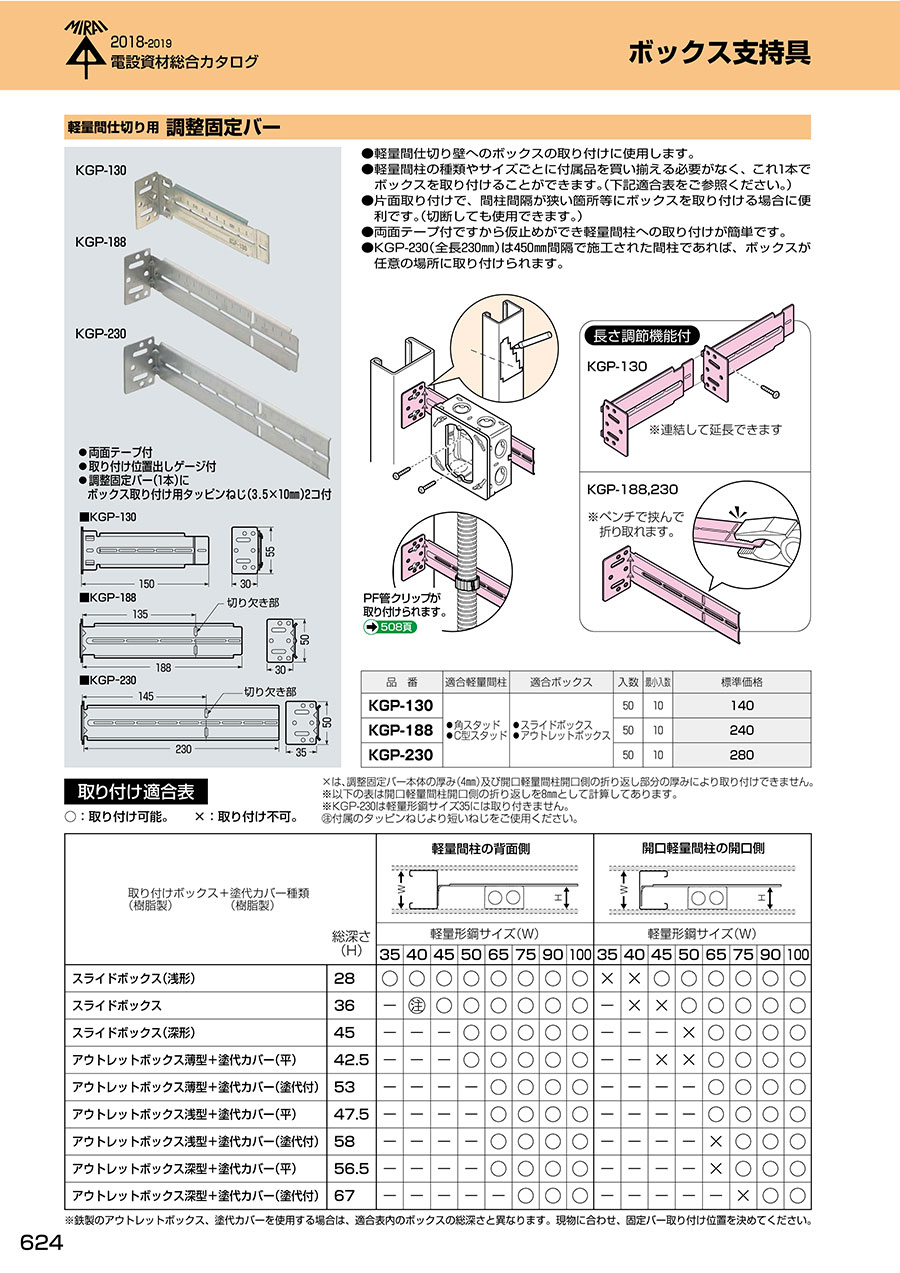

商品仕様
軽量間仕切り用 調勢固定バーの仕様
KGP-188の外観
- 適合軽量間柱：角スタッド／C型スタッド
- 適合ボックス：スライドボックス／アウトレットボックス
- KGP-230（全長230mm）は450mm間隔で施工された間柱であれば、ボックスが任意の場所に取り付けられる。また、間柱の端に揃えて取り付ければ、スライドボックス（厚さ36mm）がピッタリ取り付けられる。
外形図
（単位：mm）
KGP-188の寸法図
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | SGC | 1 | t=1.6 |
| （2） | 両面テープ | アクリル基材 アクリル系粘着剤 | 1 | 50×20×1.1 （添付） |
| （3） | （+）トラスタッピンねじ | SWCH | 2 | 3.5×10 有色クロメートめっき （添付） |
（単位：mm）
KGP-230の寸法図
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | SGC | 1 | t=1.6 |
| （2） | 両面テープ | アクリル基材 アクリル系粘着剤 | 1 | 50×20×1.1 （添付） |
| （3） | （+）トラスタッピンねじ | SWCH | 2 | 3.5×10 有色クロメートめっき （添付） |
取り付け方法
PF管クリップが取り付けられる
※ペンチで挟んで折り取れます
取り付け適合表
○：取り付け可能／×取り付け不可
- ※ ×は調整固定バー本体の厚み（4mm）および開口軽量間柱開口側の折り返し部分の厚みにより取り付けできません。
- ※ 以下の表は開口軽量間柱開口側の折り返し8mmとして計算してあります。
- ※ KGP-230は軽量径鋼サイズ35には取り付けできません。
（注）付属のタッピンねじより短いねじをご使用ください。
軽量間柱の背面側寸法図
軽量間柱の開口側寸法図
（単位：mm）
| 取り付けボックス（樹脂製）＋塗代カバー種類（樹脂製） | 総深さ（H） | 軽量間柱の背面側 | 開口軽量間柱の開口側 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軽量形鋼サイズ（W） | 軽量形鋼サイズ（W） | ||||||||||||||||
| 35 | 40 | 45 | 50 | 65 | 75 | 90 | 100 | 35 | 40 | 45 | 50 | 65 | 75 | 90 | 100 | ||
| スライドボックス（浅形） | 28 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | × | × | ○ | ○ | ○ | ○ | ○ | ○ |
| スライドボックス | 36 | - | （注） | ○ | ○ | ○ | ○ | ○ | ○ | - | × | × | ○ | ○ | ○ | ○ | ○ |
| スライドボックス（深形） | 45 | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | × | ○ | ○ | ○ | ○ |
| アウトレットボックス薄形＋塗代カバー（平） | 42.5 | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | × | × | ○ | ○ | ○ | ○ |
| アウトレットボックス薄形＋塗代カバー（塗代付） | 53 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ○ | ○ | ○ | ○ |
| アウトレットボックス薄形＋塗代カバー（平） | 47.5 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ○ | ○ | ○ | ○ |
| アウトレットボックス薄形＋塗代カバー（塗代付） | 58 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | × | ○ | ○ | ○ |
| アウトレットボックス薄形＋塗代カバー（平） | 56.5 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | × | ○ | ○ | ○ |
| アウトレットボックス薄形＋塗代カバー（塗代付） | 67 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | - | × | ○ | ○ |
※鉄製のアウトレットボックス、塗代カバーを使用する場合は、適合表内のボックスの総深さと異なります。現物に合わせ、固定バー取り付け位置を決めて下さい。
詳細情報
基本情報
軽量間仕切り壁へのボックスの取り付けに使用します。
【特長】
・両面テープ付ですから仮止めができ軽量間柱への取り付けが簡単です。
・取り付け位置出しゲージ付。
・調整固定バー（1本）にボックス取り付け用タッピンねじ（3.5×10mm）2コ付。
・軽量間柱の種類やサイズごとに付属品を買い揃える必要がなく、これ1本でボックスを取り付けることができます。
・片面取り付けで、間柱間隔が狭い箇所等にボックスを取り付ける場合に便利です。（切断しても使用できます。）
・KGP-230（全長230mm）は450mm間隔で施工された間柱であれば、ボックスが任意の場所に取り付けられます。
