未来工業

送りエンド（PF管用・Gタイプ）

カタログ |

通常単価(税別): 234円～324円

税込単価: 257円～356円

通常出荷日：1日目

確実性・使い易さを追求したPF管用送りエンド。【特長】・差し込むだけのスリムなワンタッチタイプ。・Gタ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：1 日目

よく一緒に見られています

通常出荷日：1 日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

MFSE-16WGKRの外観

MFSE-16WGKの外観

MFSE-16WGA3の外観

MFSE-16WGの外観

種類	品番	適合管
-	MFSE-16WG	一重波付PF管16
-	MFSE-22WG	一重波付PF管22
アンカー付	MFSE-16WGA3	一重波付PF管16
アンカー付	MFSE-22WGA3	一重波付PF管22
スクリュー釘付	MFSE-16WGK	一重波付PF管16
スクリュー釘付	MFSE-22WGK	一重波付PF管22

アンカー付き：VVFケープルの二重天井への引き込みによる照明器具等の重量物直接取り付けに使用。（※1）
スクリュー釘付き：付属の釘を打ち込むだけで固定できる。（※2）

※1コンクリート：JIS A5308 呼び18。荷重はコンクリート強度により異なります。
※2釘はコンクリート打設後、折り取れます｡

外形図

（単位：mm）

MFSE-16WG／MFSE-22WGの寸法図

1.本体：材質／難燃ABS
2.ストッパー：材質／PC
3.防トロシール：材質／PP

※1図面形状はCDE-16WG、形状はサイズにより若干異なる。
※2（）内寸法は、呼び22の寸法である。
※3両側釘ボスの適用釘は、N19、N22、N25、N32、N38。

（単位：mm）

MFSE-16WGA3／MFSE-22WGA3の寸法図

1.本体：材質／難燃ABS
2.ストッパー：材質／PC
3.アンカー：材質／SWCH（W3/8三価クロメートめっき）
4.防トロシール：材質／PP

※1図面形状はMFSE-16WGA3、形状はサイズにより若干異なる。
※2（）内寸法は、呼び22の寸法である。
※3両側釘ボスの適用釘は、N19、N22、N25、N32、N38。

（単位：mm）

MFSE-16WGK（R）／MFSE-22WGK（R）の寸法図

1.本体：材質／難燃ABS
2.ストッパー：材質／PC
3.すくリング釘：材質／SWM（#11×65）
4.防トロシール：材質／PP

※1図面形状はMFSE-16WG、形状はサイズにより若干異なる。
※2（）内寸法は、呼び22の寸法である。
※3両側釘ボスの適用釘は、N19、N22、N25、N32、N38。

取り付け方法

送りエンドの取り付け方法

※ デッキプレートにも簡単に取り付けられます。
※ 別売のデッキプレート台座をご使用ください。
※ 一部の製品情報のみ掲載しています。上記以外の製品情報につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

色	適合管	備考	最小発注数量

ベージュ	16(PF管)	-	10個
ベージュ	16(PF管)	アンカー付	10個
ベージュ	16(PF管)	スクリュー釘付	10個
赤	16(PF管)	スクリュー釘付	10個
ベージュ	22(PF管)	-	10個
ベージュ	22(PF管)	アンカー付	10個
ベージュ	22(PF管)	スクリュー釘付	10個
赤	22(PF管)	スクリュー釘付	10個

通常単価(税別) (税込単価)	通常出荷日

234円 ( 257円 )	1日目
306円 ( 337円 )	1日目
234円 ( 257円 )	1日目
234円 ( 257円 )	1日目
252円 ( 277円 )	1日目
324円 ( 356円 )	1日目
270円 ( 297円 )	1日目
270円 ( 297円 )	1日目

詳細情報

基本情報

基本情報

確実性・使い易さを追求したPF管用送りエンド。
【特長】
・差し込むだけのスリムなワンタッチタイプ。
・Gタイプだから管の接続も解除も一発でOK！
・トロ防止シール付です。
・配線種類等の識別に便利な赤色もあります。
・アンカー付適合ボルト：W3/8。
・アンカー付許容静荷重：アンカー部1.96kN（200kgf）。
【用途】
・送り配管による感知器等の取り付けに使用します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

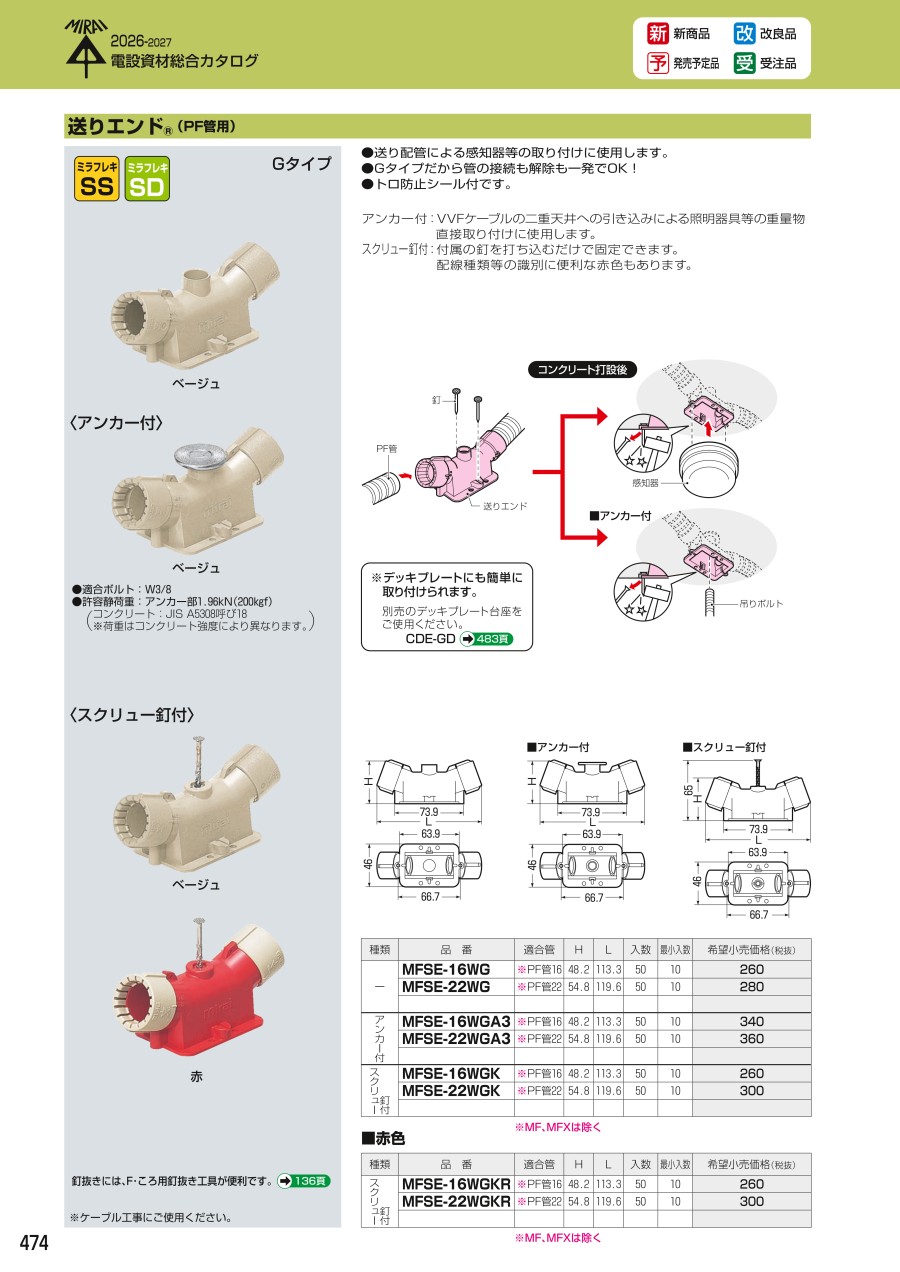

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
