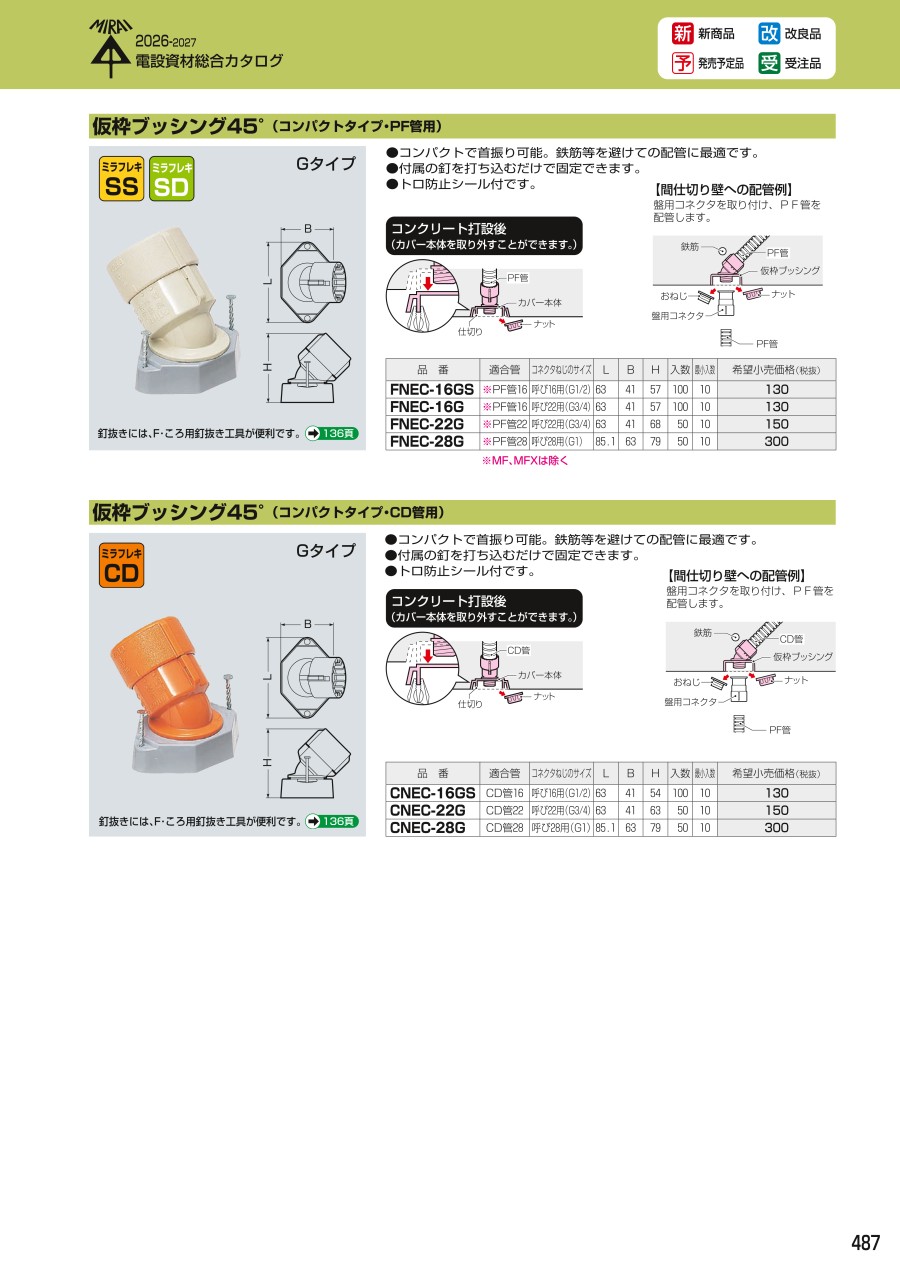

仮枠ブッシング45°（CD管用・コンパクトタイプ） Gタイプ
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
仮枠ブッシング45°（PF管用・コンパクトタイプ） Gタイプの仕様
| 品番 | 適合管 | コネクタネジのサイズ |
|---|---|---|
| CNEC-16GS | CD単層波付管16 | 呼び16用（G1/2） |
| CNEC-22G | CD単層波付管22 | 呼び22用（G3/4） |
| CNEC-28G | CD単層波付管28 | 呼び28用（G1） |
※MFは除く
外形図
（単位：mm）
仮枠ブッシング45°（CD管用・コンパクトタイプ） Gタイプの寸法図
※コネクタに防トロキャップはついていません。
| 品番 | L | B | H | h | ねじ |
|---|---|---|---|---|---|
| CNEC-16GS | 63 | 41 | 54 | 14.7 | G1/2 |
| CNEC-22G | 63 | 41 | 63 | 14.7 | G3/4 |
| CNEC-28G | 85.1 | 63 | 79 | 15.5 | G1 |
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | 難燃PE | 1 | - |
| 2 | CD・PF管用 曲がりコネクタ（Gタイプ） | ABS他 | 1 | JIS品 |
| 3 | スクリュー釘 | SWM | 2 | #15×28 光沢クロメートめっき |
| 4 | オリエンテープ | - | 1 | 幅65mm |
配管例
間仕切り壁への配管例
トロ防止シールをはがした後、仮枠ブッシングのナットを外し、ジョイントナットを介して盤用コネクタを取り付け、PF管を配管する。
コンクリート打設後の配管例
カバー本体を取り外すことができる。
詳細情報
基本情報
確実性・使い易さを追求したCD管用仮枠ブッシング。
【特長】
・接続解除が簡単なGタイプ。
・接続も解除も一発OK。
・コンパクトで首振り可能。
・鉄筋等を避けての配管に最適です。
・付属の釘を打込むだけで固定できます。
・トロ防止シール付きです。
