仮枠ブッシング（CD管用）
- 通常単価(税別)
- 126円～573円
- 税込単価
- 139円～630円
確実性・使い易さを追求したCD管用仮枠ブッシング。【特長】・接続解除が簡単なG...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
製品仕様
| 品番 | 適合管 | コネクタネジのサイズ |
|---|---|---|
| CDH-16GS | CD単層波付管16 | 呼び16用（G1/2） |
| CDH-16G | CD単層波付管16 | 呼び22用（G3/4） |
| CDH-22G | CD単層波付管22 | 呼び22用（G3/4） |
| CDH-28G | CD単層波付管28 | 呼び28用（G1） |
| CDH-36G | CD単層波付管36 | 呼び36用（G1 1/4） |
外形図
（単位：mm）
仮枠ブッシング（CD管用）の寸法図
※サイズにより若干形状が異なる。
| 品番 | H | h | D | d | ねじ |
|---|---|---|---|---|---|
| CDH-16GS | 55.5 | 24 | 58 | 28.4 | G1/2 |
| CDH-16G | 55.5 | 24 | 58 | 28.4 | G3/4 |
| CDH-22G | 61.5 | 24 | 58 | 36.1 | G3/4 |
| CDH-28G | 79.5 | 31 | 74 | 44.0 | G1 |
| CDH-36G | 88 | 31 | 74 | 53.5 | G1 1/4 |
- 1.本体：材質／PE
- 2.コネクタ：材質／難燃ABS他（JIS品）
配管例
仮枠ブッシングの配管例
詳細情報
基本情報
確実性・使い易さを追求したCD管用仮枠ブッシング。
【特長】
・接続解除が簡単なGタイプです。
・接続も解除も一発OKです。
・トロ防止シール付きます。
【用途】
・間仕切り壁への落し込み、立ち上り、貫通等に使用します。

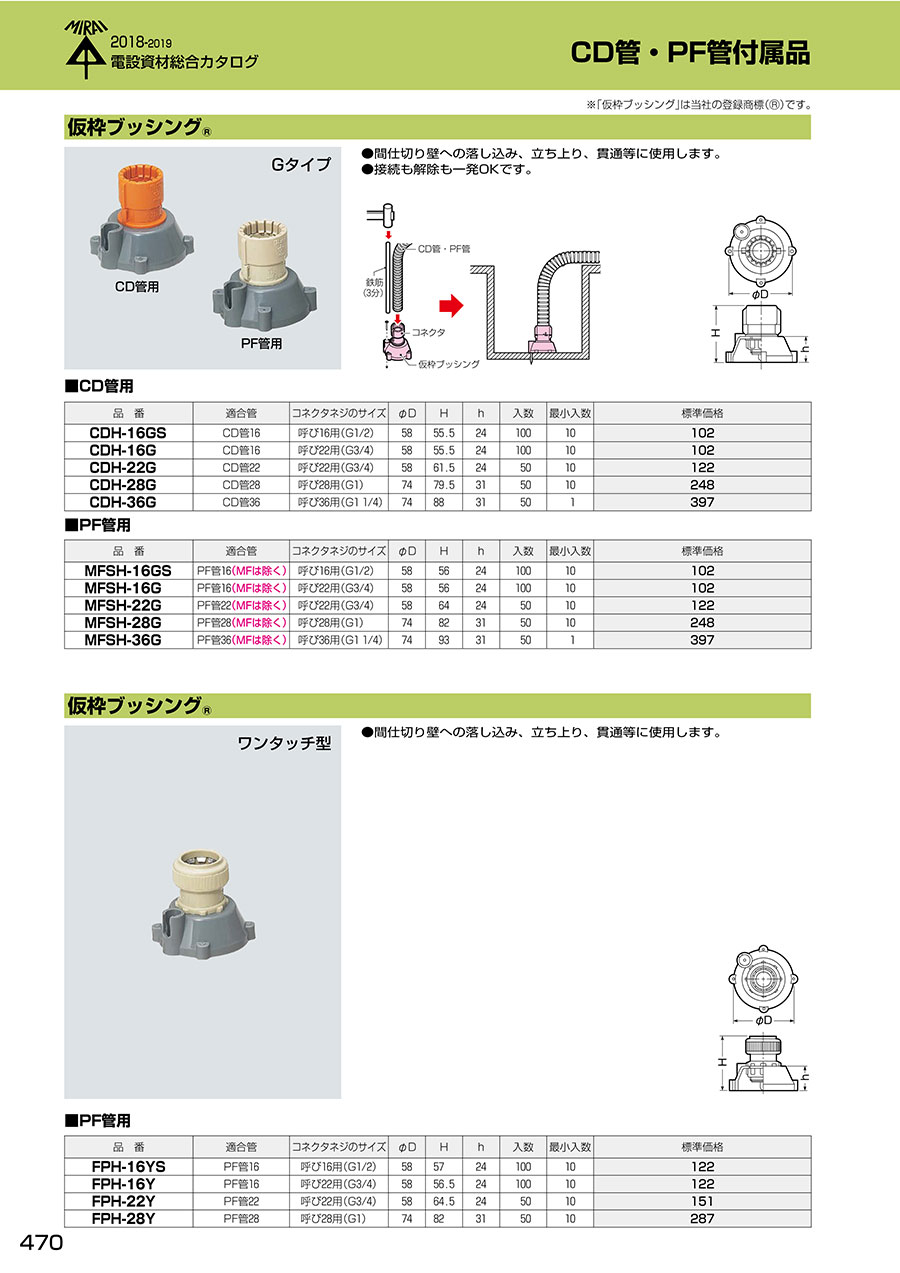

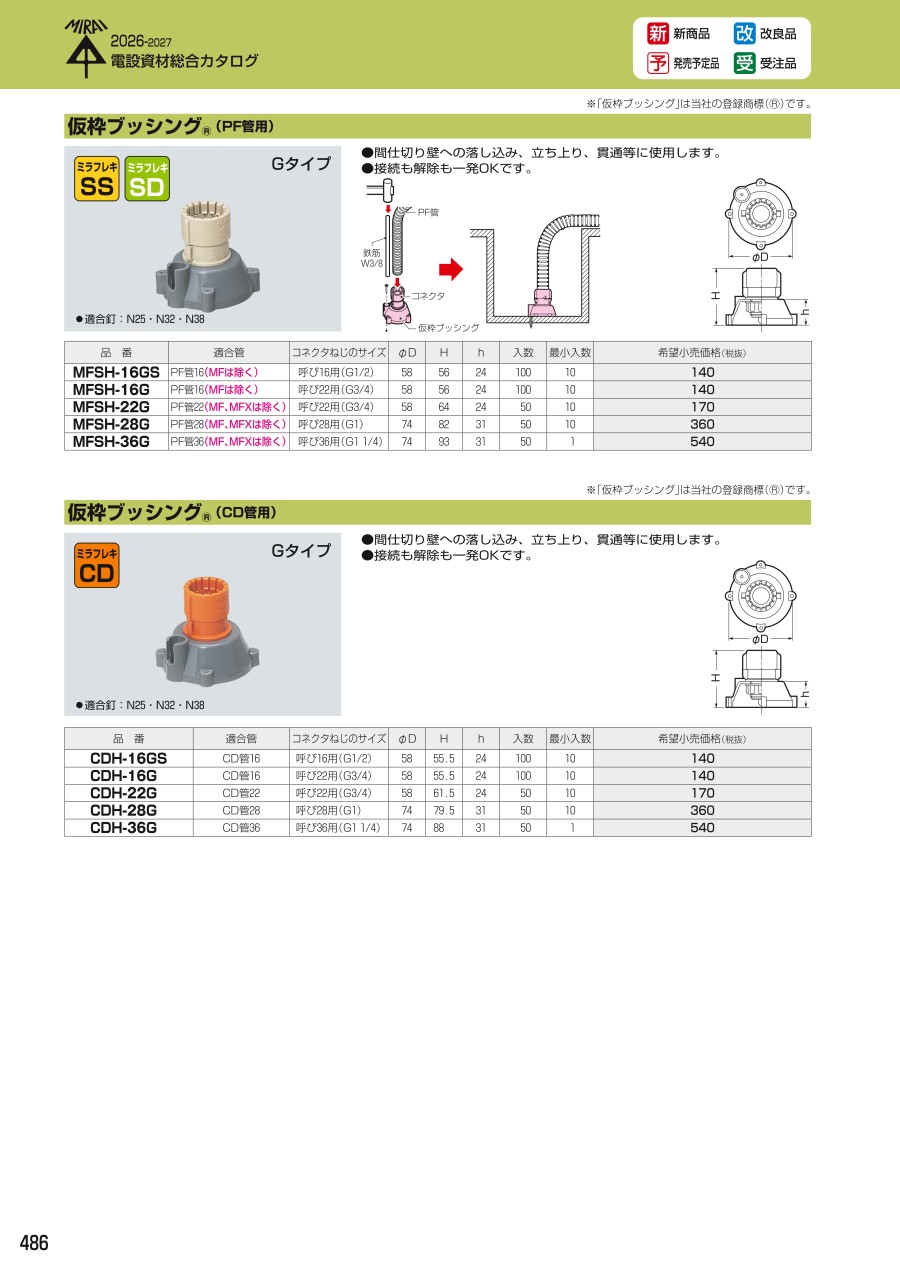

カタログ
