仮枠カップリング（CD管用・コンパクトタイプ）
- 通常単価(税別)
- 126円～523円
- 税込単価
- 139円～575円
確実性・使い易さを追求したCD管用仮枠カップリング。【特長】・JIS C841...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
製品仕様
- CDH-16CG：適合管／CD管16
- CDH-22CG：適合管／CD管22
- CDH-28CG：適合管／CD管28
外形図
（単位：mm）
仮枠カップリング（CD管用・コンパクトタイプ）の寸法図
（単位：mm）
| 品番 | φD | φd | L1 | L2 | a | W | t（最小値） |
|---|---|---|---|---|---|---|---|
| CDH-16CG | 28.4 | 16.0 | 60.0 | 28.9 | 2.0 | 73 | 1.0 |
| CDH-22CG | 36.1 | 21.8 | 73.2 | 35.1 | 3.0 | 80 | 1.0 |
| CDH-28CG | 44.0 | 28.0 | 92.8 | 44.9 | 3.0 | 87.9 | 1.8 |
- CDH-16CG：オリエンテープ／幅75mm
- CDH-22CG：オリエンテープ／幅80mm
- CDH-28CG：オリエンテープ／幅45mm
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 仮枠カップリング用ストッパー | PVC | 1 | - |
| 2 | カップリング（本体） | ABS他 | 1 | - |
| 3 | ストッパー | PC | 1 | - |
| 4 | オリエンテープ | - | 1 | - |
| 5 | スクリュー釘 | SWM | 2 | #15×28スクリュー釘ユニクロめっき |
取り付け方法
1. 型枠に仮枠カップリングを釘打ち固定し、CD管・PF管を配管する
2. コンクリート打設後、シールを剥がしペンチ等で釘を取り外し、管を配管する
※釘は簡単に折り取れます。
詳細情報
基本情報
確実性・使い易さを追求したCD管用仮枠カップリング。
【特長】
・JIS C8412。
・接続解除が簡単なGタイプ。
・接続も解除も一発OK。
・付属の釘を打ち込むだけで固定できるコンパクトタイプです。
・トロ防止シール付です。
【用途】
・コンクリート打ち継ぎ箇所等の管相互の接続に使用します。
ご注意
- 釘抜きには、F・ころ用釘抜き工具が便利です。

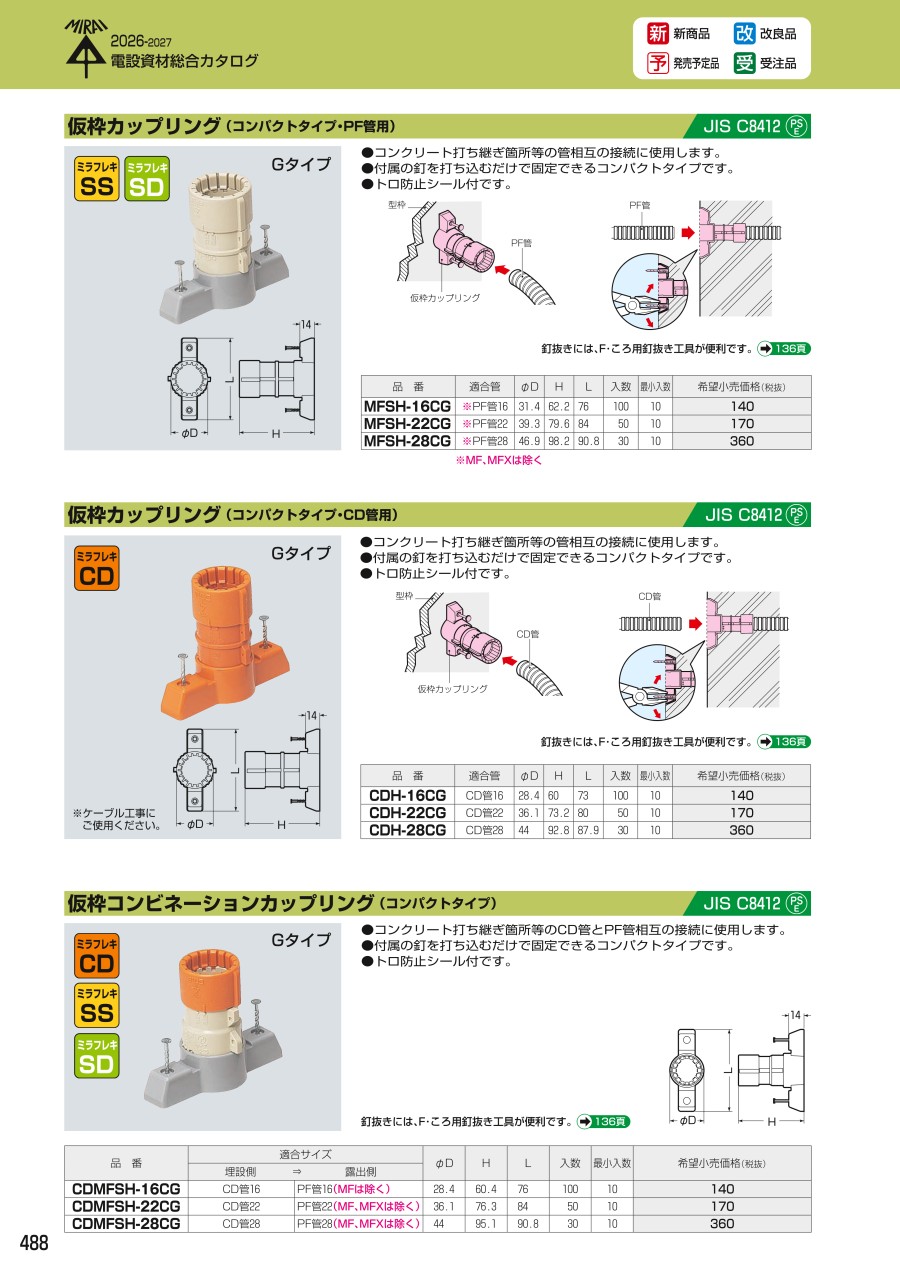

カタログ
