モールダクト（屋外用）
- 通常単価(税別)
- 2,466円～7,539円
- 税込単価
- 2,713円～8,293円
自己消火性樹脂で耐候性・耐熱性に優れているケーブル配線保護カバーの樹脂管。【特長】・耐候性と耐熱性に優...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2024年5月21日より、特別配送料が3,000円に改定となります。ご迷惑をおかけいたしますが何卒よろしくお願いいたします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
屋内外のケーブル配線保護カバーに最適な樹脂管
屋内外のケーブル配線や太陽光発電・リフォームでのケーブル配線保護カバーに最適
ベースとカバーの分割式で配線が簡単
屋外用は二層成型/ 自己消火性樹脂/ 耐候性樹脂
ケーブル固定用結束バンド穴付（リブ無・パイプ型は除く）
取り付けねじ穴/ 結束バンド/ 結束バンド取り付け穴/ モールダクト（ベース）
モールダクト（屋外用）の外形図と寸法
モールダクト（屋外用）の寸法図
| 規格 | B | H | b | h | リブ高 |
|---|---|---|---|---|---|
| 40型 | 40 | 30 | 29 | 27 | 5 |
| 70型 | 70 | 40 | 58 | 36.5 | 5 |
| 100型 | 100 | 79 | 86 | 73.5 | 6 |
製品仕様
| 規格 | 品 番 | 色 | ||
|---|---|---|---|---|
| 40型 | MDH-40M | ミルキーホワイト | ||
| MDH-40G | グレー | |||
| MDH-40T | チョコレート | |||
| MDH-40K | ブラック | |||
| 70型 | MDH-70M | ミルキーホワイト | ||
| MDH-70G | グレー | |||
| MDH-70T | チョコレート | |||
| MDH-70K | ブラック | |||
| 100型 | MDH-100M | ミルキーホワイト | ||
| MDH-100G | グレー | |||
| MDH-100T | チョコレート | |||
| MDH-100K | ブラック | |||
| 規 格 | 有効内断面積 （㎜2） | 600V SVケーブル | 600V CVケーブル | 600V VVFケーブル | 600V CVTケーブル | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8□×3C | 14□×3C | 22□×3C | 38□×3C | 60□×3C | 100□×3C | 2□×1C | 3.5□×1C | 8□×3C | 14□×3C | 22□×3C | 38□×3C | 60□×3C | 100□×3C | 1.6×2C | 1.6×3C | 2.0×2C | 2.0×3C | 2.6×2C | 2.6×3C | 14□ | 22□ | 38□ | 60□ | 100□ | ||||
| 40型 | 878 | 1 | 1 | 1※ | 10 | 9 | 1 | 1 | 1 | 7 | 4 | 5 | 4 | 4 | 3 | 1 | 1※ | |||||||||||
| 60型 | 2,245.7 | 4 | 3 | 2 | 1 | 1 | 4 | 3 | 2 | 1 | 1 | 17 | 12 | 14 | 10 | 10 | 7 | 4 | 3 | 2 | 1 | |||||||
| 70型 | 2,234 | 4 | 2 | 2 | 1 | 4 | 3 | 2 | 1 | 17 | 12 | 14 | 10 | 10 | 7 | 3 | 2 | 2 | ||||||||||
| 100型 | 6,476 | 8 | 5 | 3 | 2 | 2 | 10 | 7 | 5 | 3 | 2 | 9 | 6 | 4 | 2 | |||||||||||||
開発秘話
屋外使用のために2層で成形し，変色や退色が起こりにくい構造としています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,661円 ( 2,927円 ) | 1日目 |
2,466円 ( 2,713円 ) | 1日目 |
2,661円 ( 2,927円 ) | 在庫品1日目当日出荷可能 |
2,661円 ( 2,927円 ) | 1日目 |
2,661円 ( 2,927円 ) | 1日目 |
3,123円 ( 3,435円 ) | 1日目 |
3,123円 ( 3,435円 ) | 1日目 |
3,123円 ( 3,435円 ) | 1日目 |
3,123円 ( 3,435円 ) | 1日目 |
3,123円 ( 3,435円 ) | 1日目 |
3,700円 ( 4,070円 ) | 1日目 |
3,587円 ( 3,946円 ) | 1日目 |
3,700円 ( 4,070円 ) | 1日目 |
3,700円 ( 4,070円 ) | 1日目 |
3,700円 ( 4,070円 ) | 1日目 |
7,539円 ( 8,293円 ) | 1日目 |
7,336円 ( 8,070円 ) | 1日目 |
7,539円 ( 8,293円 ) | 1日目 |
7,539円 ( 8,293円 ) | 1日目 |
7,539円 ( 8,293円 ) | 1日目 |
詳細情報
基本情報
自己消火性樹脂で耐候性・耐熱性に優れているケーブル配線保護カバーの樹脂管。
【特長】
・耐候性と耐熱性に優れ、屋外への使用に最適です。
・ケーブル固定用結束バンド穴付です。
・基台にはねじ穴が設けてあり、ねじ固定がラクにできます。
・壁色にマッチするボディーカラーを取り揃えています。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2024年5月21日より、特別配送料が3,000円に改定となります。ご迷惑をおかけいたしますが何卒よろしくお願いいたします。

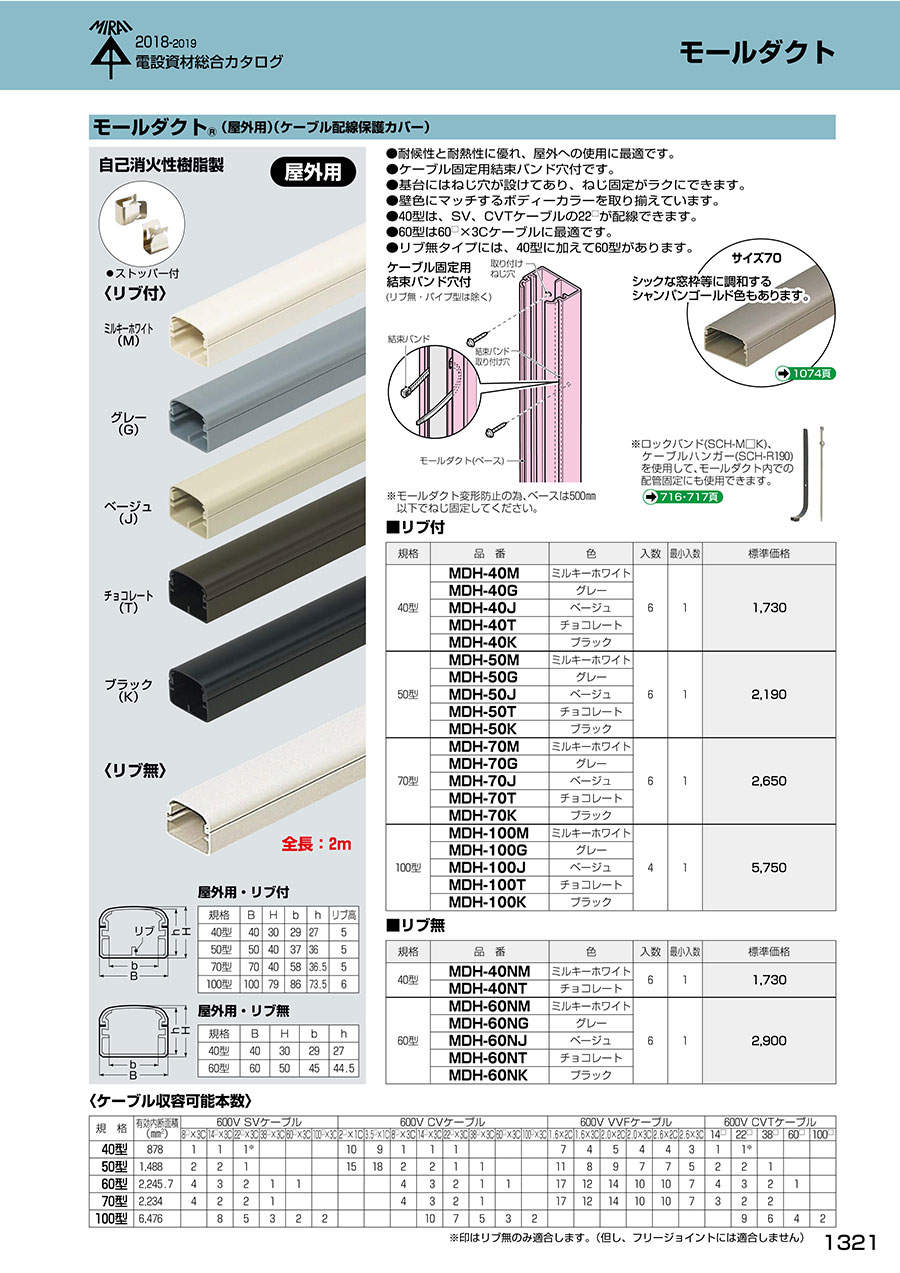

カタログ
