未来工業

コンビネーションカップリング（PF管⇔VE管） Gタイプ

Name: コンビネーションカップリング（PF管⇔VE管） Gタイプ
Brand: 未来工業
SKU: 222004912349
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 100円～1,686円

税込単価: 110円～1,855円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

未来工業

TSカップリング（ストレートタイプ）

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

未来工業

2号コネクタ 2Kシリーズ

通常価格(税別)： 105円 (税込価格：116円)

通常出荷日：在庫品1日目

樹脂管オプションとして確実性・使い易さを追求したPF管、VE管用付属品。【特長...

詳細情報を確認する

材質
難燃ABS

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

3色から選べるPF管⇔VE管の接続用コンビネーションカップリング

ベージュ

ミルキーホワイト

グレー

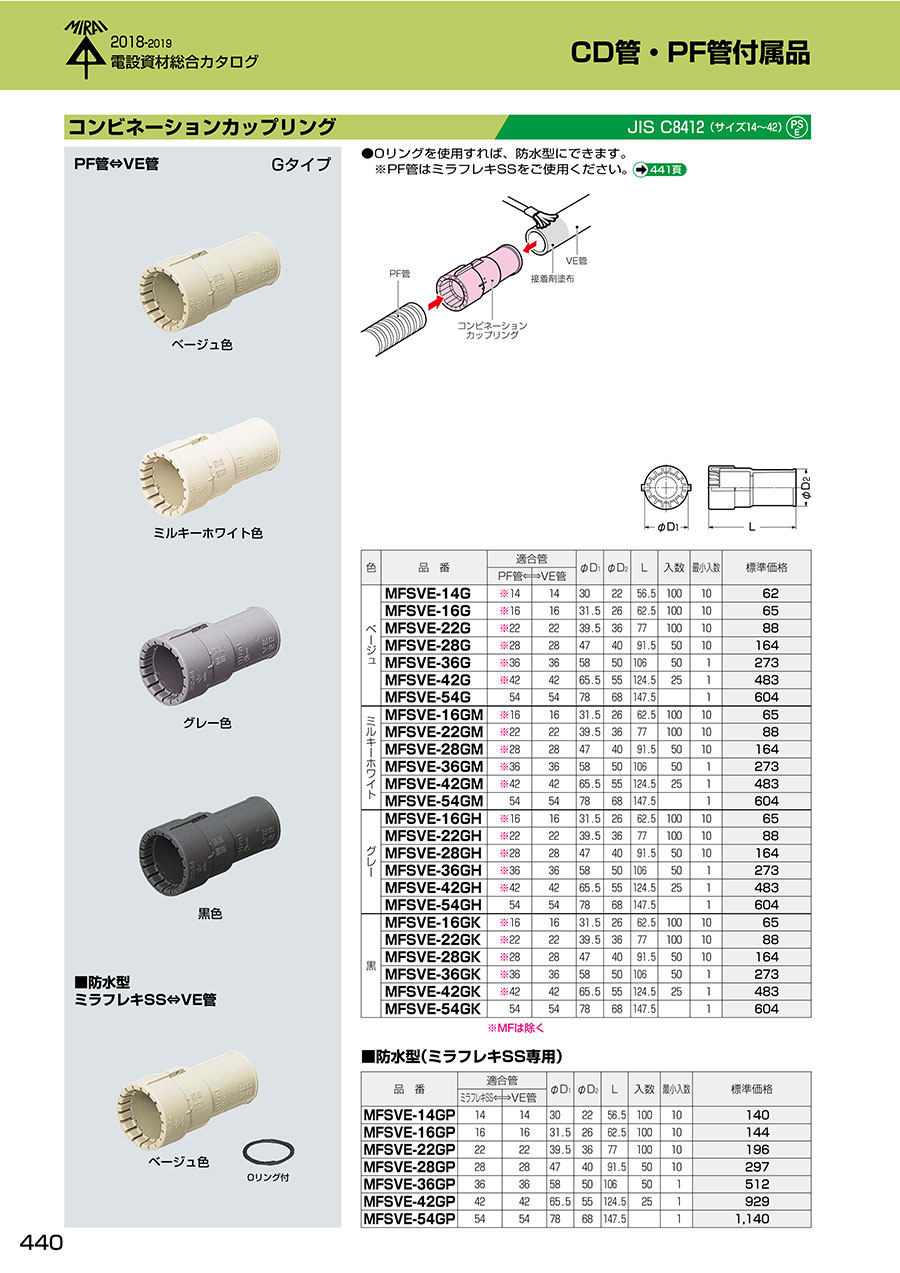

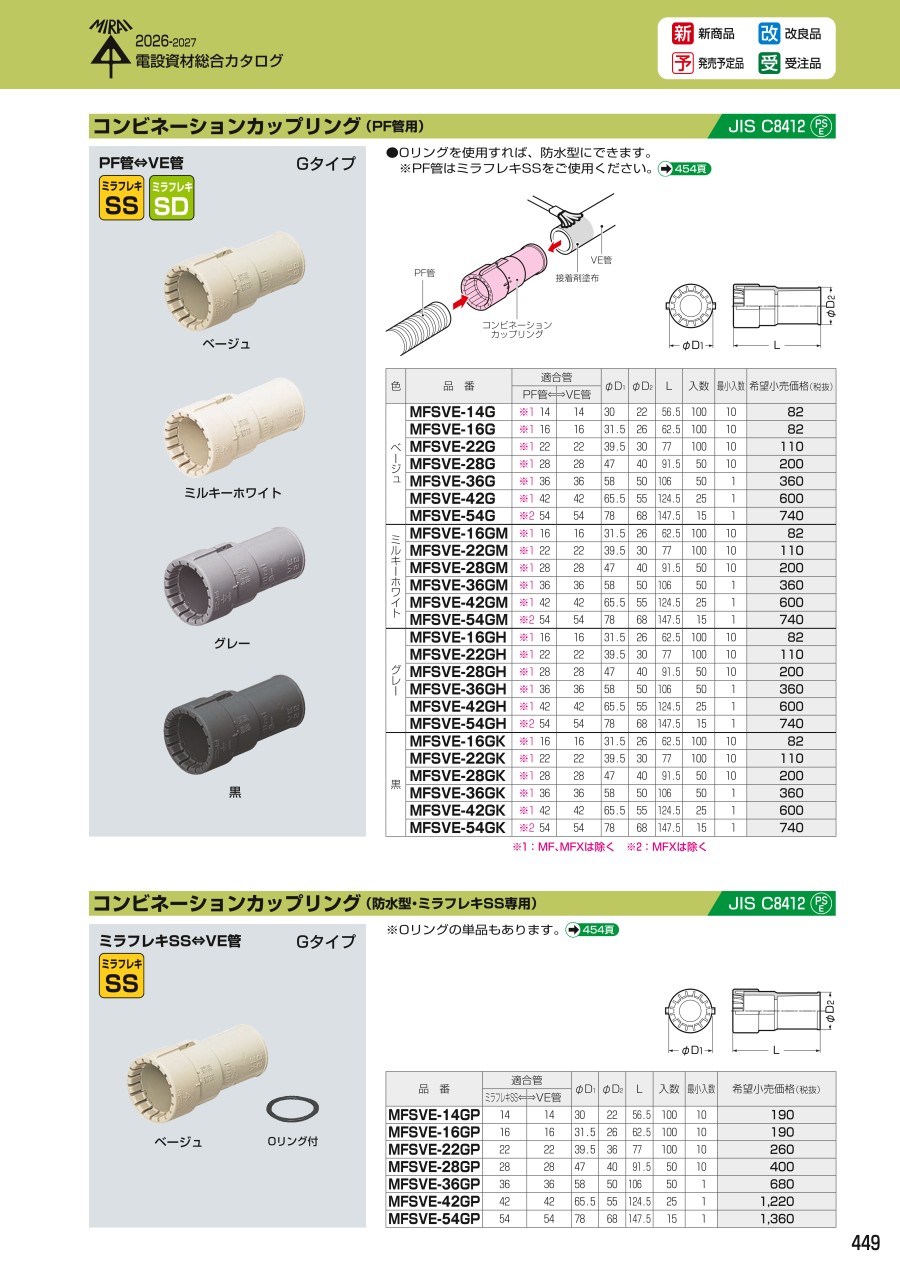

コンビネーションカップリング（PF管⇔VE管）の外形図と寸法

コンビネーションカップリング（PF管⇔VE管）の上から見た寸法図

側面図

色	品番	適合管		φD₁	φD₂	L
色	品番	PF管⇐	⇒VE管	φD₁	φD₂	L
ベージュ	MFSVE-14G	※14	14	30	22	56.5
	MFSVE-16G	※16	16	31.5	26	62.5
	MFSVE-22G	※22	22	39.5	36	77
	MFSVE-28G	※28	28	47	40	91.5
	MFSVE-36G	※36	36	58	50	106
	MFSVE-42G	42	42	65.5	55	124.5
	MFSVE-54G	54	54	78	68	147.5
ミルキーホワイト	MFSVE-22GM	※22	22	39.5	36	77
	MFSVE-28GM	※28	28	47	40	91.5
	MFSVE-36GM	※36	36	58	50	106
	MFSVE-42GM	42	42	65.5	55	124.5
	MFSVE-54GM	54	54	78	68	147.5
グレー	MFSVE-16GH	※16	16	31.5	26	62.5
	MFSVE-22GH	※22	22	39.5	36	77
	MFSVE-28GH	※28	28	47	40	91.5
	MFSVE-36GH	※36	36	58	50	106

※MFは除く

この商品の使用方法について

取付方法

型番リスト

表示件数

型番

色

適合管

長さ

(mm)

型

備考

規格

最小発注数量

ベージュ	PF管14（MFは除く）⇔VE管14	56.5	-	-	JIS C8412、PSE	10個
ベージュ	ミラフレキSS14⇔VE管14	56.5	防水型	Oリング付	JIS C8412、PSE	10個
ベージュ	PF管16（MFは除く）⇔VE管16	62.5	-	-	JIS C8412、PSE	10個
黒	PF管16（MFは除く）⇔VE管16	62.5	-	-	JIS C8412、PSE	10個
ミルキーホワイト	PF管16（MFは除く）⇔VE管16	62.5	-	-	JIS C8412、PSE	10個
ベージュ	ミラフレキSS16⇔VE管16	62.5	防水型	Oリング付	JIS C8412、PSE	10個
ベージュ	PF管22（MFは除く）⇔VE管22	77	-	-	JIS C8412、PSE	5個
グレー	PF管22（MFは除く）⇔VE管22	77	-	-	JIS C8412、PSE	10個
黒	PF管22（MFは除く）⇔VE管22	77	-	-	JIS C8412、PSE	10個
ベージュ	ミラフレキSS22⇔VE管22	77	防水型	Oリング付	JIS C8412、PSE	10個
ベージュ	PF管28（MFは除く）⇔VE管28	91.5	-	-	JIS C8412、PSE	10個
グレー	PF管28（MFは除く）⇔VE管28	91.5	-	-	JIS C8412、PSE	10個
黒	PF管28（MFは除く）⇔VE管28	91.5	-	-	JIS C8412、PSE	10個
ミルキーホワイト	PF管28（MFは除く）⇔VE管28	91.5	-	-	JIS C8412、PSE	10個
ベージュ	ミラフレキSS28⇔VE管28	91.5	防水型	Oリング付	JIS C8412、PSE	10個
ベージュ	PF管36（MFは除く）⇔VE管36	106	-	-	JIS C8412、PSE	2個
グレー	PF管36（MFは除く）⇔VE管36	106	-	-	JIS C8412、PSE	2個
黒	PF管36（MFは除く）⇔VE管36	106	-	-	JIS C8412、PSE	2個
ミルキーホワイト	PF管36（MFは除く）⇔VE管36	106	-	-	JIS C8412、PSE	2個
ベージュ	ミラフレキSS36⇔VE管36	106	防水型	Oリング付	JIS C8412、PSE	1個
ベージュ	PF管42（MFは除く）⇔VE管42	124.5	-	-	JIS C8412、PSE	1個
グレー	PF管42（MFは除く）⇔VE管42	124.5	-	-	JIS C8412、PSE	1個
黒	PF管42（MFは除く）⇔VE管42	124.5	-	-	JIS C8412、PSE	1個
ミルキーホワイト	PF管42（MFは除く）⇔VE管42	124.5	-	-	JIS C8412、PSE	1個
ベージュ	ミラフレキSS42⇔VE管42	124.5	防水型	Oリング付	JIS C8412、PSE	1個
ベージュ	PF管54⇔VE管54	147.5	-	-	PSE	1個
グレー	PF管54⇔VE管54	147.5	-	-	PSE	1個
黒	PF管54⇔VE管54	147.5	-	-	PSE	1個
ミルキーホワイト	PF管54⇔VE管54	147.5	-	-	PSE	1個
ベージュ	ミラフレキSS54⇔VE管54	147.5	防水型	Oリング付	PSE	1個

通常単価(税別) (税込単価)	通常出荷日

100円 ( 110円 )	1日目
301円 ( 331円 )	1日目
100円 ( 110円 )	在庫品1日目当日出荷可能
153円 ( 168円 )	1日目
100円 ( 110円 )	1日目
299円 ( 329円 )	1日目
131円 ( 144円 )	在庫品1日目当日出荷可能
131円 ( 144円 )	1日目
182円 ( 200円 )	1日目
397円 ( 437円 )	1日目
240円 ( 264円 )	1日目
240円 ( 264円 )	1日目
317円 ( 349円 )	1日目
240円 ( 264円 )	1日目
486円 ( 535円 )	1日目
429円 ( 472円 )	1日目
429円 ( 472円 )	1日目
429円 ( 472円 )	1日目
429円 ( 472円 )	1日目
829円 ( 912円 )	1日目
743円 ( 817円 )	1日目
743円 ( 817円 )	1日目
743円 ( 817円 )	1日目
743円 ( 817円 )	1日目
1,514円 ( 1,665円 )	1日目
914円 ( 1,005円 )	1日目
914円 ( 1,005円 )	1日目
914円 ( 1,005円 )	1日目
914円 ( 1,005円 )	1日目
1,686円 ( 1,855円 )	1日目

詳細情報

基本情報

基本情報

樹脂管オプションとして確実性・使い易さを追求したPF管、VE管用付属品。
【特長】
・JIS規格商品としてC8412です（サイズ14～42）。
・PF管（MFは除く）は差し込むだけのワンタッチタイプです（Gタイプ）。
・VE管の接続は接着材を塗布です。
・Oリングを使用すれば、防水型にできます。
【用途】
・PF管（MFを除く）とVE管の相互接続に利用可能。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コンビネーションカップリング（PF管⇔VE管） Gタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

配線作業

満足度：5.02020/06/17

pf管からve管への変換に使用。pf管は刺すだけなので施工が楽。
