PF管用 曲がりコネクタ（45°）
- 通常単価(税別)
- 126円～401円
- 税込単価
- 139円～441円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
確実性・使い易さを追求したPF管（MFは除く）用付属品。【特長】・JIS C8412です（サイズ14～...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
接続も解除も一発でOKの曲がりコネクタ（45度） PF管用
寸法図
取付け図
| 色 | 品番 | 適合管 | 適合 ノック径 | 電線管の呼び | ネジの呼び | φD1 | φD2 | l1 | l2 |
|---|---|---|---|---|---|---|---|---|---|
| ベージュ | FNVK-28G | PF管28（MFは除く） | φ34 | 28（31） | G1 | 47 | 44 | 71.2 | 14 |
- ボックス位置が低い場合等の横ノックへの配管や鉄筋を避けての配管等に便利。
- 接続も解除も一発で簡単。
- PF管用は防水型パッキンセットを使用すれば、防水型にできる。
- ※ PF管はミラフレキSSをご使用ください。
詳細情報
基本情報
確実性・使い易さを追求したPF管（MFは除く）用付属品。
【特長】
・JIS C8412です（サイズ14～42）。
・接続も解除も一発でOK！
・差し込むだけのワンタッチタイプ。
・PF管用は防水型パッキンセットを使用すれば、防水型にできます。
・ボックス位置が低い場合等の横ノックへの配管や鉄筋を避けての配管等に便利です。
・キャップ付きでトロ侵入がない。
【用途】
・ボックスとPF（MFは除く）管の接続に使用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

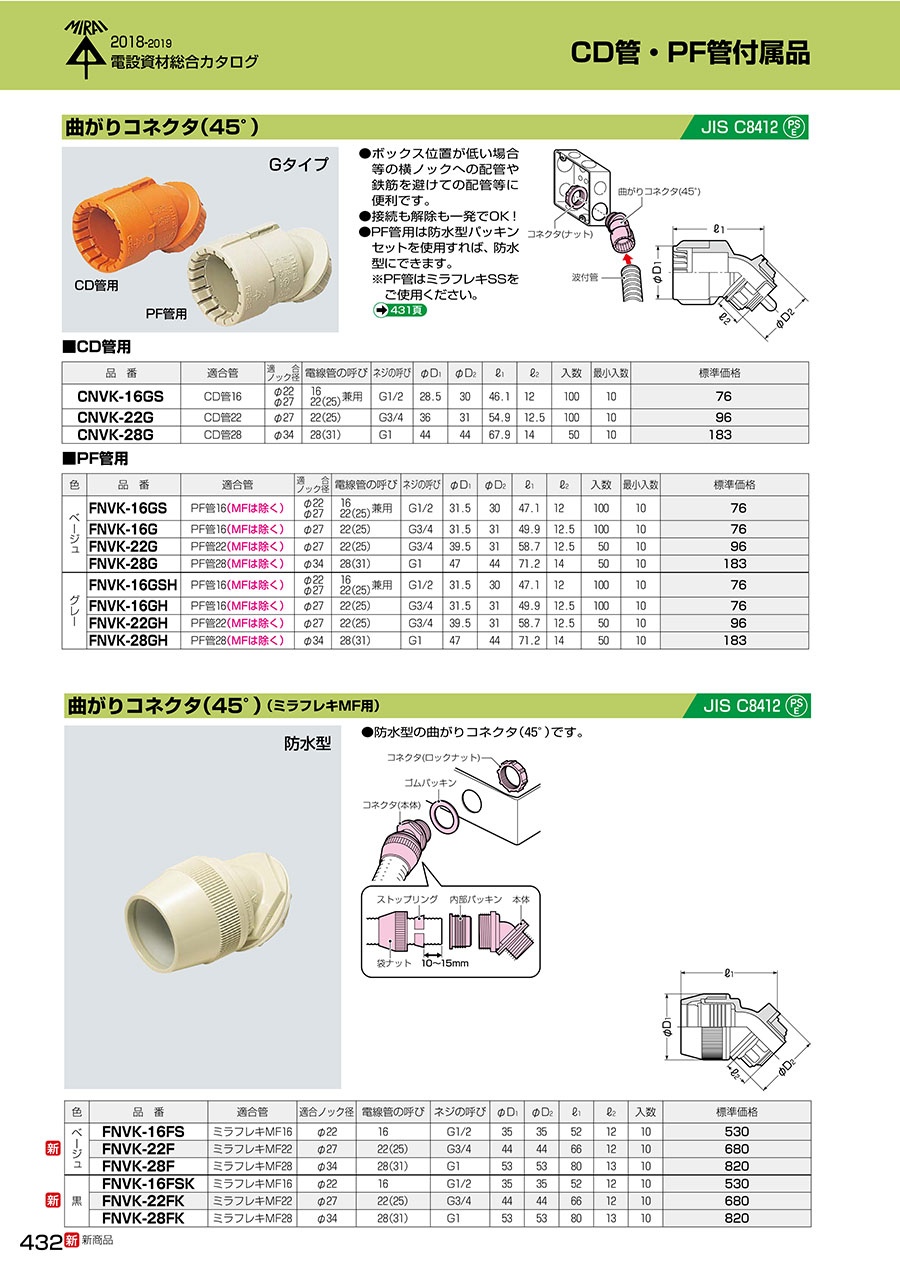

カタログ
PF管用 曲がりコネクタ（45°）のレビュー
PF管コネクタ
4
4.02020/01/28
曲がり用接続。あとは30°もあります。新タイプになってナット部が薄くなったため、ノック穴の場合は全く問題ないが、ボックス...もっと読む
