未来工業

PF管コネクタ（Gタイプ）【1～10個入り】

Name: PF管コネクタ（Gタイプ）【1～10個入り】
Brand: 未来工業
SKU: 222004912002
Rating: 4.4 (10 reviews)

カタログ |

通常単価(税別): 486円～2,714円

税込単価: 535円～2,985円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

確実性・使い易さを追求したPF管用の樹脂管オプション。【特長】・JIS規格商品C8412（サイズ14～...

詳細を確認

4.44.4

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

未来工業

コンビネーションカップリング（PF管⇔VE管） Gタイプ

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

よく一緒に見られています

未来工業

2号コネクタ 2Kシリーズ

通常価格(税別)： 105円 (税込価格：116円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

PF管コネクタ（Gタイプ）の外形図と寸法

PF管コネクタ（Gタイプ）（サイズ14～36）の上から見た寸法図

（サイズ14～36）の横から見た寸法図

（サイズ42、54）の上から見た寸法図

（サイズ42、54）の横から見た寸法図

色	品番	適合管	適合ノック径	電線管の呼び	ネジの呼び	φD₁	φD₂（W）	L	l
ベージュ	MFSK-14GS	PF管14（MFは除く）	φ22 φ27	16，22（25）兼用	G1/2	30	30	45	14
	MFSK-16GS	PF管16（MFは除く）	φ22 φ27	16，22（25）兼用	G1/2	31.5	30	46.5	14
	MFSK-16G	PF管16（MFは除く）	φ27	22（25）	G3/4	31.5	34	46.5	14.5
	MFSK-22G	PF管22（MFは除く）	φ27	22（25）	G3/4	39.5	34	55	14.5
	MFSK-28G	PF管28（MFは除く）	φ34	28（31）	G1	47	44	66	15
	MFSK-36G	PF管36（MFは除く）	φ42	36	G1 1/4	58	55	77	15

型番リスト

表示件数

型番

材質

適合管

適合ノックアウト径

(mm)

ネジの呼び

外径（φD）

(mm)

長さ

(mm)

トラスココード

材質詳細

規格

電線管の呼び

最小発注数量

難燃ABS	PF管14（MFは除く）	22、27	G1/2	30	45	-	-	JIS C8412、PSE	16、22（25）兼用	1パック 10個入り
難燃ABS	PF管16（MFは除く）	27	G3/4	31.5	46.5	412-5525	-	JIS C8412、PSE	22（25）	1パック 10個入り
難燃ABS	PF管16（MFは除く）	22、27	G1/2	31.5	46.5	412-5533	-	JIS C8412、PSE	16、22（25）兼用	1パック 10個入り
難燃ABS	PF管22（MFは除く）	27	G3/4	39.5	55	412-5541	-	JIS C8412、PSE	22（25）	1パック 10個入り
難燃ABS	PF管28（MFは除く）	34	G1	47	66	412-5550	-	JIS C8412、PSE	28（31）	1パック 10個入り
難燃ABS	PF管36（MFは除く）	42	G1 1/4	58	77	-	-	JIS C8412、PSE	36	2個
樹脂	PF管42（MFは除く）	48	G1 1/2	65.5	93.5	-	PVC	JIS C8412、PSE	42	1個
樹脂	PF管54	60	G2	78	112.5	-	PVC	PSE	54	1個

通常単価(税別) (税込単価)	通常出荷日

1,114円 ( 1,225円 )	在庫品1日目当日出荷可能
1,114円 ( 1,225円 )	在庫品1日目当日出荷可能
1,114円 ( 1,225円 )	在庫品1日目当日出荷可能
1,429円 ( 1,572円 )	在庫品1日目当日出荷可能
2,714円 ( 2,985円 )	在庫品1日目当日出荷可能
486円 ( 535円 )	在庫品1日目当日出荷可能
914円 ( 1,005円 )	1日目
1,086円 ( 1,195円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

確実性・使い易さを追求したPF管用の樹脂管オプション。
【特長】
・JIS規格商品C8412（サイズ14～42）。
・差し込むだけのワンタッチタイプ。
・接続も解除も一発でOK！
・キャップ付ですから、トロ侵入がありません。
【用途】
・ボックスとPF管（MFは除く）の接続に利用可能。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

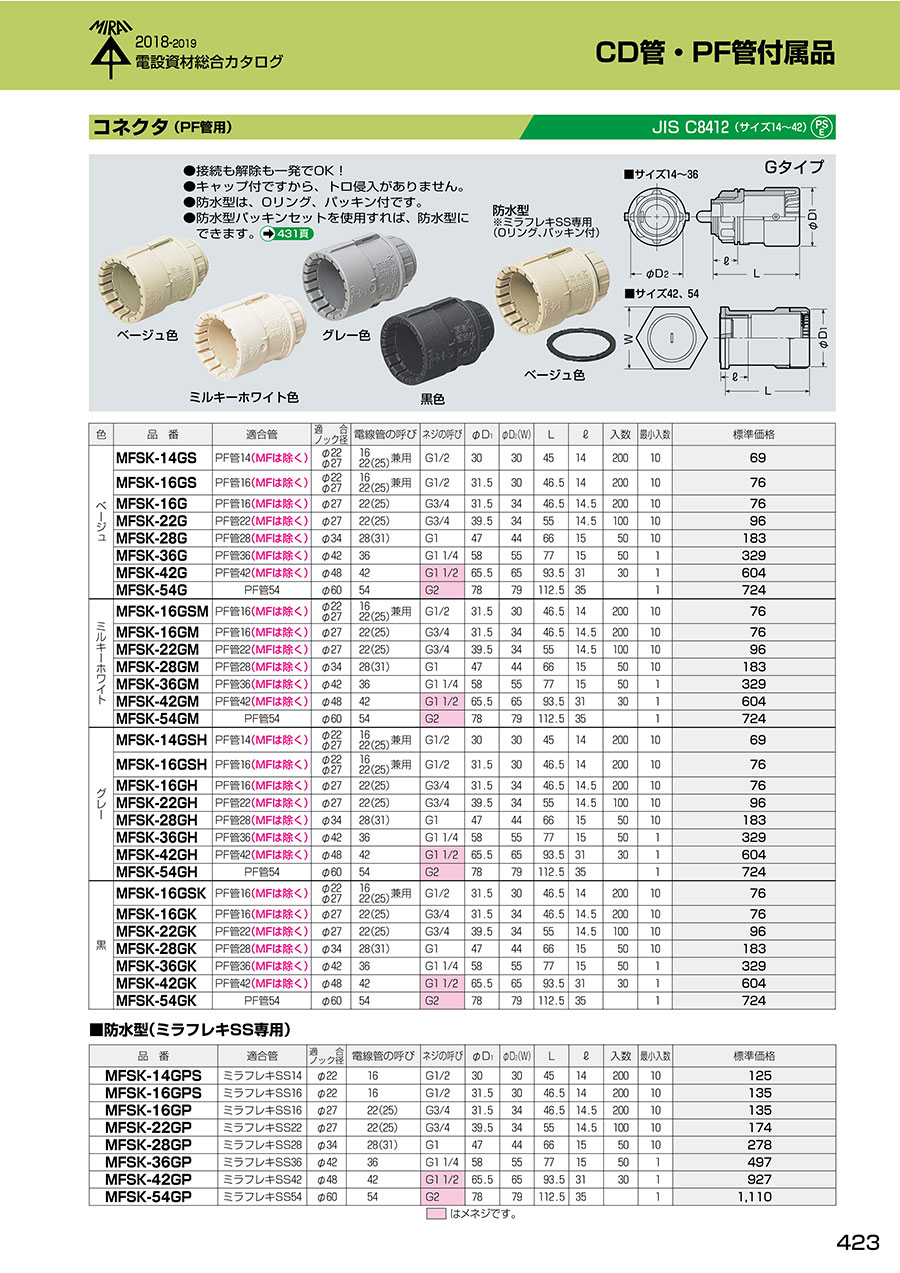

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PF管コネクタ（Gタイプ）のレビュー

4.4平均満足度：4.410件のレビュー

星5
50%
星4
40%
星3
10%
星2
0%
星1
0%

制御盤及び中継ボックスへＰＦ管の接続

満足度：5.02019/12/09

一般的なＰＦ管コネクタですね。使い易いのですが、こちらは防水型ではないので間違えないように。ＰＦ管から水が浸入する例...もっと読む

5人が参考にしています。

ＰＦ管同士の接続に

満足度：4.02020/05/30

一般的な商品で特に悪いとこはありません。接続するところだけ気をつければどこでも接続してかまいません。

4人が参考にしています。

PF管接続

満足度：5.02019/03/28

簡単にPF管の接続が出来、安心して使用出来ます。欠点を言えば接続と解除の切り替えが少し固いです。

4人が参考にしています。

機器と制御盤を接続するために

満足度：5.02018/11/30

機器と制御盤を接続するために電機配線で使用しているPF管のコネクタとして使用しています。以前から使用している樹脂管のオプ...もっと読む

2人が参考にしています。

PF管コネクタ

満足度：4.02020/01/28

定番。接続解除がやりやすい。新タイプになってナット部が薄くなったため、締めすぎによるネジ部破損が起こりにくくなった、と思...もっと読む

1人が参考にしています。

10件全て見る
