ワゴ

フェルール絶縁カラー無し

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 7円～138円

税込単価: 8円～152円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

フェルール絶縁カラー付き

4.7

通常価格(税別)： 12円 (税込価格：13円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワゴ

フェルール絶縁カラー付きツインタイプ

4.8

通常価格(税別)： 19円 (税込価格：21円)

通常出荷日：在庫品1日目

ヨーロッパで多く使用されている銅管式圧着端子。【特長】・日本で多く使用される丸...

詳細情報を確認する

種類
裸圧着端子
形状
フェルール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の詳細

フェルール（ferrule）:先端のきせ金，はめ輪，はばき金。
電線用フェルール（銅管フェルール）スリーブ、端子、ユーロ端子などとも呼ばれる。
電線の先端に取付ける部品。表面にメッキされた薄い銅の管。専用の工具で圧着して取り付ける。

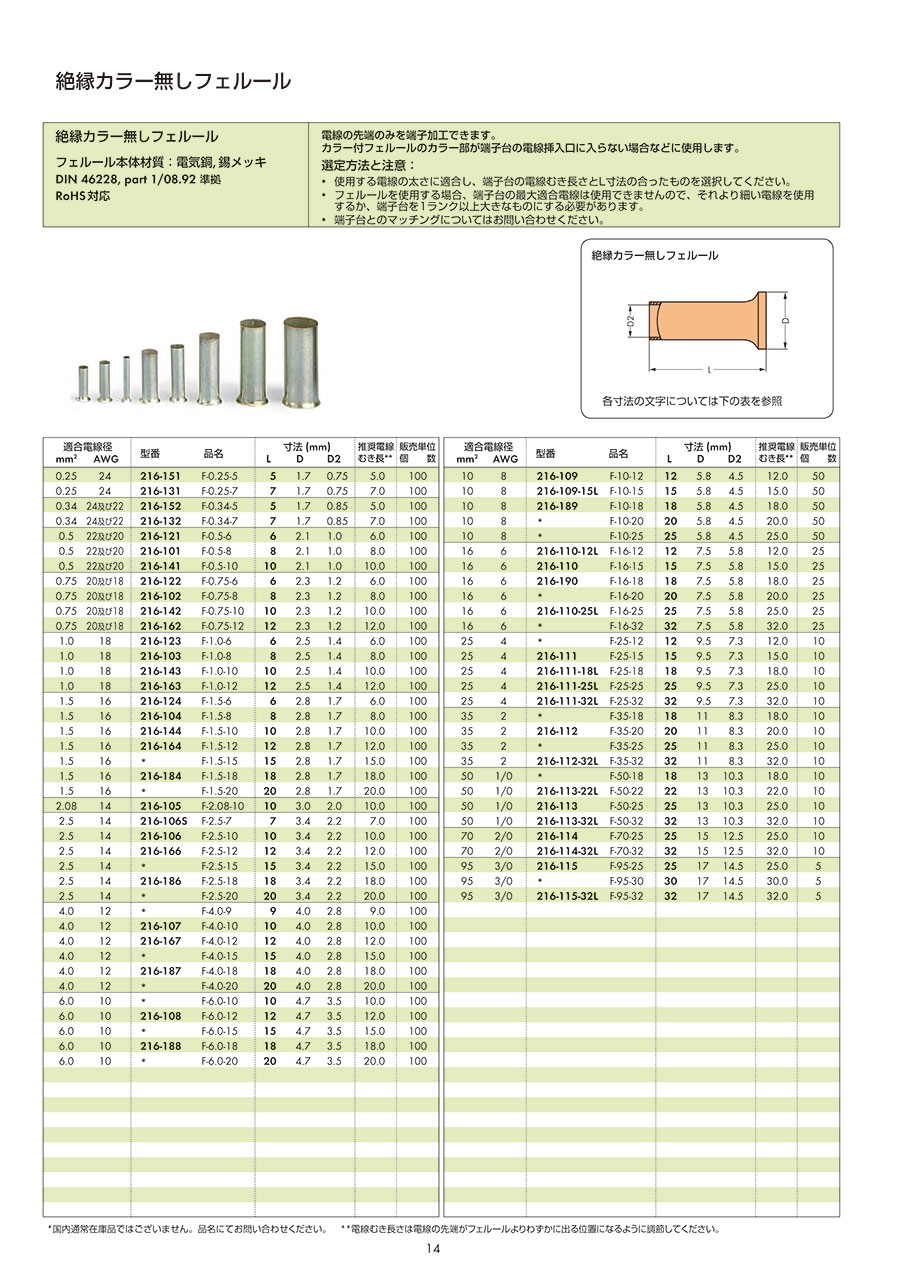

絶縁カラー無しフェルール

適合電線径		型番	品名	寸法 (mm)			推奨電線むき長※
mm²	AWG	型番	品名	L	D	D2	推奨電線むき長※
0.25	24	216-151	F-0.25-5	5	1.7	0.75	5.0
0.25	24	216-131	F-0.25-7	7	1.7	0.75	7.0
0.34	24及び22	216-152	F-0.34-5	5	1.7	0.85	5.0
0.34	24及び22	216-132	F-0.34-7	7	1.7	0.85	7.0
0.5	22及び20	216-121	F-0.5-6	6	2.1	1.0	6.0
0.5	22及び20	216-101	F-0.5-8	8	2.1	1.0	8.0
0.5	22及び20	216-141	F-0.5-10	10	2.1	1.0	10.0
0.75	20及び18	216-122	F-0.75-6	6	2.3	1.2	6.0
0.75	20及び18	216-102	F-0.75-8	8	2.3	1.2	8.0
0.75	20及び18	216-142	F-0.75-10	10	2.3	1.2	10.0
0.75	20及び18	216-162	F-0.75-12	12	2.3	1.2	12.0
1.0	18	216-123	F-1.0-6	6	2.5	1.4	6.0
1.0	18	216-103	F-1.0-8	8	2.5	1.4	8.0
1.0	18	216-143	F-1.0-10	10	2.5	1.4	10.0
1.0	18	216-163	F-1.0-12	12	2.5	1.4	12.0
1.5	16	216-124	F-1.5-6	6	2.8	1.7	6.0
1.5	16	216-104	F-1.5-8	8	2.8	1.7	8.0
1.5	16	216-144	F-1.5-10	10	2.8	1.7	10.0
1.5	16	216-164	F-1.5-12	12	2.8	1.7	12.0
1.5	16	216-184	F-1.5-18	18	2.8	1.7	18.0
2.08	14	216-105	F-2.08-10	10	3.0	2.0	10.0
2.5	14	216-106	F-2.5-10	10	3.4	2.2	10.0
2.5	14	216-166	F-2.5-12	12	3.4	2.2	12.0
2.5	14	216-186	F-2.5-18	18	3.4	2.2	18.0
4.0	12	216-107	F-4.0-10	10	4.0	2.8	10.0
4.0	12	216-167	F-4.0-12	12	4.0	2.8	12.0
4.0	12	216-187	F-4.0-18	18	4.0	2.8	18.0
6.0	10	216-108	F-6.0-12	12	4.7	3.5	12.0
6.0	10	216-188	F-6.0-18	18	4.7	3.5	18.0
10	8	216-109	F-10-12	12	5.8	4.5	12.0
10	8	216-189	F-10-18	18	5.8	4.5	18.0
16	6	216-110	F-16-15	15	7.5	5.8	15.0
16	6	216-190	F-16-18	18	7.5	5.8	18.0
25	4	216-111	F-25-15	15	9.5	7.3	15.0
35	2	216-112	F-35-20	20	11	8.3	20.0
50	1/0	216-113	F-50-25	25	13	10.3	25.0
70	2/0	216-114	F-70-25	25	15	12.5	25.0
95	3/0	216-115	F-95-25	25	17	14.5	25.0

※ 電線むき長さは電線の先端がフェルールよりわずかに出る位置になるように調節すること。

電線とフェルールの適合:カラー無しフェルールの場合

適合イメージ図

注意点: 電線被覆外径は変わらないが、電線断面積はフェルールの分増える。（通常１ランク増例0.75 sq→1.5sq）

端子台との適合

適合イメージ図

開発秘話

CAGE CLAMP®スプリングは、ねじのゆるみを解決するために1977年ドイツで開発され40年の実績をもつ革新的な電線接続技術です。
現在では30000種類を超えるラインナップで製造業・屋内配線・プラント・発電所などあらゆる電気配線用途に使用されています。

型番リスト

表示件数

型番

適合電線サイズ

(AWG)

フェルール内径

(mm)

フェルール露出部長さ

(mm)

RoHS?

最小発注数量

22～20	1.0	8	10	100個
20～18	1.2	8	10	100個
18	1.4	8	10	100個
16	1.7	8	10	100個
14	2.0	10	10	100個
14	2.2	10	10	100個
12	2.8	10	10	100個
10	3.5	12	10	100個
8	4.5	12	10	25個
6	5.8	15	10	100個
4	7.3	15	10	1個
2	8.3	20	10	5個
1/0	10.3	25	10	5個
3/0	14.5	25	10	5個
22～20	1.0	6	10	100個
20～18	1.2	6	10	100個
18	1.4	6	10	100個
16	1.7	6	10	98個
24～22	0.85	7	10	100個
22～20	1.0	10	10	50個
18	1.4	10	10	100個
16	1.7	10	10	100個
24	0.75	5	10	100個
24～22	0.85	5	10	50個
20～18	1.2	12	10	50個
18	1.4	12	10	100個
16	1.7	12	10	100個
14	2.2	12	10	25個
12	2.8	12	10	25個
12	2.8	18	10	25個
10	3.5	18	10	100個
8	4.5	18	10	25個

通常単価(税別) (税込単価)	通常出荷日

14円 ( 15円 )	在庫品1日目当日出荷可能
10円 ( 11円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	在庫品1日目当日出荷可能
13円 ( 14円 )	在庫品1日目当日出荷可能
17円 ( 19円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
19円 ( 21円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
33円 ( 36円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
138円 ( 152円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
7円 ( 8円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
7円 ( 8円 )	在庫品1日目当日出荷可能
7円 ( 8円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
8円 ( 9円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
17円 ( 19円 )	在庫品1日目当日出荷可能
14円 ( 15円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ヨーロッパで多く使用されている銅管式圧着端子。
【特長】
・日本で多く使用される丸型、Y型端子と異なり銅管全体に電線を通して圧着。
・導体のむき出した部分を全体的に覆うため耐腐食性に優れた圧着端子。
・絶縁カラー付と同じ工具で圧着可能。電線の先端のみを端子加工可能。
【用途】
・端子台の電線口に絶縁カラーが入らない場合に使用。
・カラー付フェルールのカラー部が端子台の電線挿入口に入らない場合などに使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フェルール絶縁カラー無しのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

配線

満足度：5.02017/12/18

いつも絶縁カラー付きを使用しているのですが、今回はコネクタに干渉しないよう、絶縁カラーなしを選択。いい商品です。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q電線サイズに合ったフェルールが無いのですが？

もっとも近いサイズで大きいものをご使用下さい。例）1.25sq電線のときは1.5sq用を使用。

Q端子台との適合はどのようにして選べばよいですか？

使用できる電線は、端子台の最大適合電線サイズの1サイズ小さい電線までとなります。また、端子台の電線むき長さに合った長さのフェルールをご使用下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品フェルール絶縁カラー無し	絶縁カバー無しフェルール	フェルール絶縁カラー付き	フェルール	フェルール絶縁カラー付きツインタイプ	絶縁カバー付フェルール
メーカー	ワゴ	ワイドミュラー	ワゴ	ニチフ端子工業	ワゴ	ワイドミュラー
通常価格	7円-	8,143円 -	12円 -	1,438円 -	19円 -	12円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜
種類	裸圧着端子	カバー無圧着端子	絶縁付圧着端子	絶縁付圧着端子	絶縁付圧着端子	カバー付圧着端子
形状	フェルール	スリーブ	フェルール	棒型	フェルール	スリーブ
