フェルール DINに基づく絶縁スリーブ付き棒端子（標準タイプ）【1～1000個入り】

Name: フェルール DINに基づく絶縁スリーブ付き棒端子（標準タイプ）【1～1,000個入り】
Brand: フエニックス・コンタクト
SKU: 222004910976
Rating: 4.4 (23 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（23件）

通常単価(税別): 12円～24,375円特別価格

税込単価: 13円～26,813円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フエニックス・コンタクト

フェルール 2本線用棒端子（TWIN）

4.3

通常価格(税別)： 27円 (税込価格：30円)

通常出荷日：在庫品1日目

DINに基づく棒端子。【特長】・密閉接続の絶縁信頼性が上がり電線のスプライスを...

詳細情報を確認する

種類
絶縁付圧着端子
形状
棒型
絶縁部素材
ポリプロピレン
代表規格
UL / CSA

未確定：候補が16型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

基本情報

詳細情報	3203037
梱包	100 STK
最低注文数	100 STK
GTIN	4046356012980
1個あたりの重量（梱包を含まない）	0.060 g
関税	85369010
生産国	DE (ドイツ)

技術情報

寸法

長さ（b）	12.5 mm
最大剥き線長さ	10 mm
スリーブ長さ	8 mm
絶縁カラー内径（d）	2 mm
フェルール径	0.8 mm
絶縁カラー厚	0.25 mm
スリーブ壁厚	0.15 mm

環境条件

温度（短時間）	120℃
最大常温	105℃

その他

色	白、黄、水色、赤、黒、灰
絶縁スリーブ	ポリプロピレン
UL94難燃性クラス	HB
部材	E-CU
コーティング	すずめっき（電解）

基準と規格

準拠規格	CSA
UL94難燃性クラス	HB

分類:eCl@ss

eCl@ss 4.0	27060701
eCl@ss 4.1	27060701
eCl@ss 5.0	27400201
eCl@ss 5.1	27400201
eCl@ss 6.0	27400201
eCl@ss 7.0	27400201
eCl@ss 8.0	27400201
eCl@ss 9.0	27400201

分類: ETIM

ETIM 2.0	EC000005
ETIM 3.0	EC000005
ETIM 4.0	EC000005
ETIM 5.0	EC000005
ETIM 6.0	EC000005

分類: UNSPSC

UNSPSC 6.01	30212109
UNSPSC 7.0901	27121703
UNSPSC 11	27121703
UNSPSC 12.01	27121703
UNSPSC 13.2	27121703

型番リスト

表示件数

型番

内径

(φ)

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

耐熱温度

(℃)

絶縁部内径

(mm)

より線電線抱合範囲

(mm2)

トラスココード

質量(g)

材質1

材質2

特性

RoHS?

最小発注数量

1.1	1.4	12	20	白	105	2.5	0.5	451-3622	-	-	-	UL94 HB	10	100個
1.1	1.4	14	20	白	-	-	-	-	-	-	-	-	10	1パック 100個入り
1.1	1.4	16	20	白	105	2.5	0.5	451-3614	-	-	-	UL94 HB	-	1パック 100個入り
0.8	1.1	12.5	24	黄	-	-	-	-	-	-	-	-	10	1パック 100個入り
0.8	1.1	14.5	24	黄	105	2	0.25	-	-	-	-	UL94 HB	10	1パック 1000個入り
0.8	1.1	12.5	22	[その他] 水色	-	-	-	-	-	-	-	-	10	1パック 100個入り
0.8	1.1	14.5	22	[その他] 水色	105	2	0.34	-	-	-	-	UL94 HB	10	1パック 100個入り
1.3	1.6	14	18	[その他] 灰	-	-	-	-	-	-	-	-	10	1パック 100個入り
1.3	1.6	16	18	[その他] 灰	105	2.8	0.75	451-3649	-	-	-	UL94 HB	10	1パック 100個入り
1.5	1.8	14	18	赤	105	3	1	451-3690	-	-	-	UL94 HB	10	100個
1.5	1.8	16	18	赤	105	3	1	451-3681	-	-	-	UL94 HB	10	100個
1.5	1.8	14	18	赤	-	-	-	-	-	-	-	-	10	1パック 100個入り
1.8	2.1	12	16	[その他] 黒	105	3.4	1.5	451-3665	0.101	金属部：E-CU(すずメッキ)	絶縁スリーブ：ポリプロピレン(UL94HB)	UL94 HB	10	100個
1.8	2.1	14	16	[その他] 黒	-	-	-	-	-	-	-	-	10	1パック 100個入り
1.8	2.1	18	16	[その他] 黒	105	3.4	1.5	451-3657	-	-	-	UL94 HB	10	1パック 100個入り
2.3	2.6	16	14	青	105	4.2	2.5	451-3703	-	-	-	UL94 HB	10	100個

通常単価(税別) (税込単価)	通常出荷日

15円 ( 17円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,879円 ( 2,067円 )	在庫品1日目当日出荷可能
2,483円 ( 2,731円 )	在庫品1日目当日出荷可能
24,375円 ( 26,813円 )	在庫品1日目当日出荷可能
1,228円 ( 1,351円 )	在庫品1日目当日出荷可能
2,757円 ( 3,033円 )	在庫品1日目当日出荷可能
1,758円 ( 1,934円 )	在庫品1日目当日出荷可能
1,544円 ( 1,698円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
21円 ( 23円 )	在庫品1日目当日出荷可能
1,758円1,406円 ( 1,547円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
1,758円1,318円 ( 1,450円 )	在庫品1日目当日出荷可能
1,544円 ( 1,698円 )	在庫品1日目当日出荷可能
16円 ( 18円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

DINに基づく棒端子。
【特長】
・密閉接続の絶縁信頼性が上がり電線のスプライスを防ぐ。
・フェルールで0.14 mm²のケーブルを処理することも可能。
・プラスチック製スリーブ付きフェルールはすずメッキ軟銅線製。
・フェニックスコンタクト製。DIN規格準拠絶縁カラー付専用棒端子。
【用途】
・FA機器や制御盤等。

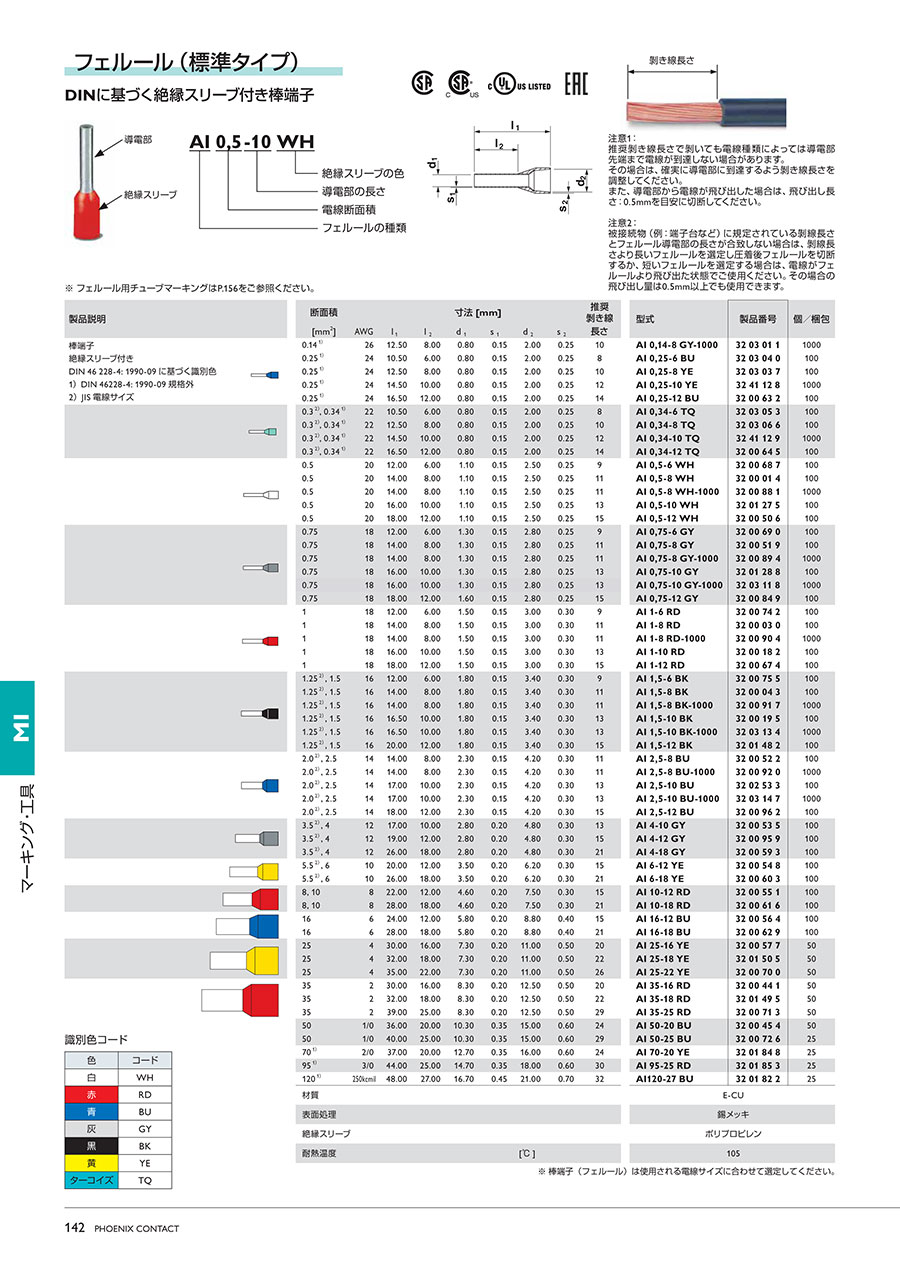

カタログ
