テンパール工業

漏電遮断器 Kシリーズ（分電盤協約サイズ） OC付

カタログ |

通常単価(税別): 7,989円～28,250円

税込単価: 8,788円～31,075円

通常出荷日：在庫品1日目～11日目一部当日出荷可能

分電盤の標準化がはかるのに最適な漏電遮断器。【特長】・漏電遮断器Kシリーズ（分電盤協約サイズ）・警報ス...

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

テンパール工業

通常出荷日：在庫品1日目

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

漏電遮断器 Kシリーズの仕様

製品の種類：漏電遮断器
品番：32MKC03015
型式：GB-32MKC
新旧商品：現行品
販売期間：開始・2004
外形寸法：縦98／横50／高さ80mm／高さ（パネルカット部まで）60mm
質量：0.32kg
適合規格：JIS C 8201-2-2 Ann2

遮断器の種類：分電盤協約サイズ
フレーム：30AF
極数・素子数：2P2E
定格使用電圧 Ue：100-200V
定格インパルス耐電圧 Uimp：6kV
定格電流：3A
定格感度電流：30mA
最大動作時間：0.1秒（高速形）
渦電流引き外し方式：完全電磁
接続方式：表面形
定格遮断容量：AC100V・5／2kA
定格遮断容量：AC200V・5／2kA
標準接続方式：線押え方式（圧着端子使用可能）

接続可能最大電線：22mm²
取付ピッチ：84mm
端子ピッチ：25
端子カバー表面形型式：TMC-62KC
端子カバー表面形付属：付属
ハンドルロック（キャップ式）型式：RC-KA
ハンドルロック（キャップ式）付属：別売
端子ねじの大きさ：M5
逆接続：不可
漏電表示：有り
適合JIS規格：JIS C 8201-2-2 Ann2

漏電遮断器 Kシリーズの図面

漏電遮断器の図面（1）

漏電遮断器の図面（3）

漏電遮断器の図面（5）

漏電遮断器の図面（2）

漏電遮断器の図面（4）

漏電遮断器の図面（6）

※ 上記以外の型番につきましては、カタログを参照して下さい。

型番リスト

表示件数

型番

アンペアフレーム AF

定格感度電流

(mA)

極数

定格電流

(A)

寸法幅

(mm)

アンペアフレーム詳細 AF

素子数

(極)

付属スイッチ

過電流引外し方式

メーカ注文品番

RoHS?

最小発注数量

30AF以下	15	2	3	50	-	2	-	完全電磁	32MKC03015	-	1個
30AF以下	30	2	3	50	-	2	-	完全電磁	32MKC03030	-	1個
30AF以下	30	2	3	50	-	2	警報スイッチAL	完全電磁	32MKC03030P	10	1個
30AF以下	30	2	3	50	-	2	補助スイッチAX	完全電磁	32MKC03030A	10	1個
30AF以下	15	2	5	50	-	2	-	完全電磁	32MKC05015	10	1個
30AF以下	30	2	5	50	-	2	-	完全電磁	32MKC05030	-	1個
30AF以下	15	2	10	50	-	2	-	完全電磁	32MKC10015	-	1個
30AF以下	30	2	10	50	-	2	-	完全電磁	32MKC10030	10	1個
30AF以下	15	2	15	50	-	2	-	完全電磁	32MKC15015	-	1個
30AF以下	30	2	15	50	-	2	-	完全電磁	32MKC15030	-	1個
30AF以下	15	2	20	50	-	2	-	完全電磁	32MKC20015	10	1個
30AF以下	30	2	20	50	-	2	補助スイッチAX	完全電磁	32MKC20030A	10	1個
30AF以下	15	2	30	50	-	2	-	完全電磁	32MKC30015	10	1個
30AF以下	30	2	30	50	-	2	-	完全電磁	32MKC30030	-	1個
30AF以下	15	3	4.2	75	-	3	-	完全電磁	33MKC04215	10	1個
30AF以下	30	3	5.5	75	-	3	-	完全電磁	33MKC05530	10	1個
30AF以下	15	3	10	75	-	3	-	完全電磁	33MKC10015	10	1個
30AF以下	30	3	15	75	-	3	警報スイッチAL	完全電磁	33MKC15030P	-	1個
30AF以下	30	3	25	75	-	3	-	完全電磁	33MKC25030	10	1個
30AF以下	30	3	25	75	-	3	警報スイッチAL	完全電磁	33MKC25030P	10	1個
30AF以下	30	3	25	75	-	3	補助スイッチAX	完全電磁	33MKC25030A	10	1個
30AF以下	15	3	30	75	-	3	-	完全電磁	33MKC30015	10	1個
30AF以下	30	3	30	75	-	3	-	完全電磁	33MKC30030	-	1個
50AF	15	2	15	50	-	2	-	熱動電磁	52KC1515	10	1個
50AF	15	2	20	50	-	2	-	熱動電磁	52KC2015	10	1個
50AF	30	2	20	50	-	2	-	熱動電磁	52KC2030	10	1個
50AF	15	2	40	50	-	2	-	熱動電磁	52KC4015	10	1個
50AF	30	2	40	50	-	2	補助スイッチAX	熱動電磁	52KC4030A	10	1個
50AF	30	2	50	50	-	2	-	熱動電磁	52KC5030	10	1個
50AF	30	3	15	75	-	3	-	熱動電磁	53KC1530	10	1個
50AF	30	3	30	75	-	3	-	熱動電磁	53KC3030	-	1個
60AF	30	3	60	75	-	3	-	熱動電磁	63KC6030	10	1個
その他	30	3	75	75	75AF	3	-	熱動電磁	73KC7530	10	1個
100AF～199AF	30	3	75	75	-	3	-	熱動電磁	103KC0730	10	1個
100AF～199AF	100	3	75	75	-	3	-	熱動電磁	103KC07100	10	1個
100AF～199AF	15	3	100	75	-	3	-	熱動電磁	103KC1015	10	1個
100AF～199AF	100	3	100	75	-	3	-	熱動電磁	103KC10100	-	1個

通常単価(税別) (税込単価)	通常出荷日

7,989円 ( 8,788円 )	在庫品1日目当日出荷可能
11,120円 ( 12,232円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	11日目
12,240円 ( 13,464円 )	11日目
11,120円 ( 12,232円 )	11日目
11,120円 ( 12,232円 )	在庫品1日目当日出荷可能
11,120円 ( 12,232円 )	在庫品1日目当日出荷可能
11,120円 ( 12,232円 )	11日目
11,120円 ( 12,232円 )	在庫品1日目当日出荷可能
8,973円 ( 9,870円 )	在庫品1日目当日出荷可能
11,120円 ( 12,232円 )	11日目
12,240円 ( 13,464円 )	11日目
11,120円 ( 12,232円 )	11日目
11,120円 ( 12,232円 )	在庫品1日目当日出荷可能
13,460円 ( 14,806円 )	11日目
13,460円 ( 14,806円 )	11日目
13,460円 ( 14,806円 )	11日目
14,590円 ( 16,049円 )	在庫品1日目当日出荷可能
13,460円 ( 14,806円 )	11日目
14,590円 ( 16,049円 )	11日目
14,590円 ( 16,049円 )	11日目
13,460円 ( 14,806円 )	11日目
13,460円 ( 14,806円 )	在庫品1日目当日出荷可能
13,870円 ( 15,257円 )	11日目
13,870円 ( 15,257円 )	11日目
13,870円 ( 15,257円 )	11日目
13,870円 ( 15,257円 )	11日目
14,990円 ( 16,489円 )	11日目
13,870円 ( 15,257円 )	11日目
14,280円 ( 15,708円 )	11日目
14,280円 ( 15,708円 )	在庫品1日目当日出荷可能
15,400円 ( 16,940円 )	11日目
22,522円 ( 24,774円 )	11日目
25,425円 ( 27,968円 )	11日目
25,425円 ( 27,968円 )	11日目
25,425円 ( 27,968円 )	11日目
28,250円 ( 31,075円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

分電盤の標準化がはかるのに最適な漏電遮断器。
【特長】
・漏電遮断器Kシリーズ（分電盤協約サイズ）
・警報スイッチ付、補助スイッチ付も用意
・1.3A～100A主要寸法を分電盤協約寸法に合わせている
・IECレールにもオプションで取り付け可能
【用途】
・電灯回路と動力回路で幅広く使用可能
・従来の協約形のブレーカ交換に使用可能

ご注意

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

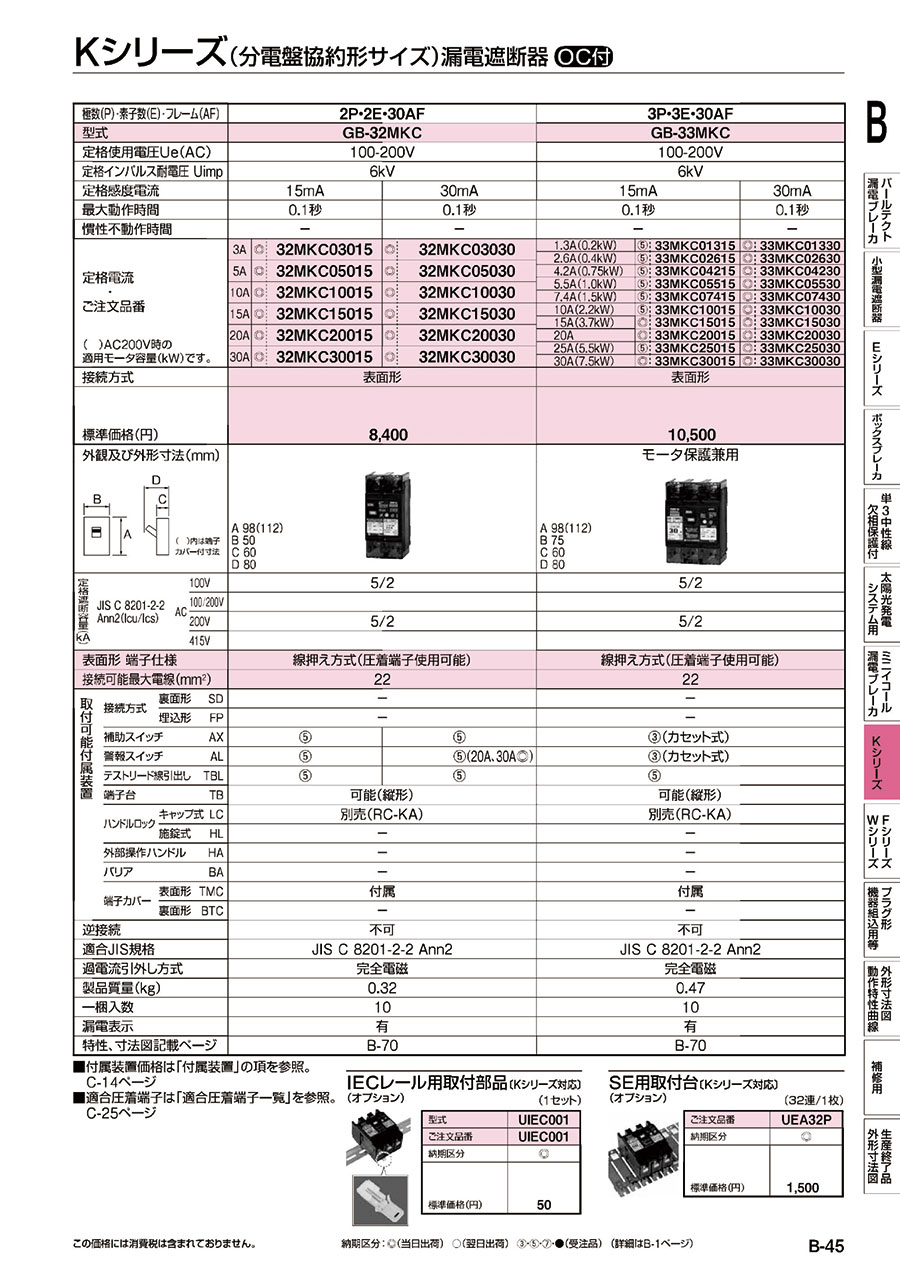

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
