テンパール工業

漏電遮断器 Eシリーズ（経済タイプ） OC付

カタログ |

通常単価(税別): 4,762円～55,490円特別価格

税込単価: 5,238円～61,039円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～11日目一部当日出荷可能

電灯回路と動力回路に最適な漏電遮断器。【特長】・漏電遮断器Eシリーズ（経済タイプ）。・オーバーカレント...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

テンパール工業

通常出荷日：在庫品1日目

未確定：候補が53型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

漏電遮断器 Eシリーズの仕様

製品の種類：漏電遮断器
品番：2EA1515
型式：GB-2EA
新旧商品：現行品
販売期間：開始・1996
外形寸法：縦70mm／横68mm／高さ57mm／高さ（パネルカット部まで）40mm
質量：0.18 kg
適合規格：JIS C 8222 Ann2

遮断器の種類：経済タイプ
フレーム：30AF
極数・素子数：2P2E
定格使用電圧 Ue：100-100／200-200V
定格インパルス耐電圧　Uimp：-
定格電流：15A
定格感度電流：15mA
最大動作時間：0.1秒（高速形）
渦電流引き外し方式：熱動
接続方式：表面形
定格遮断容量：AC100V・1.5kA、AC100／200V・1.5kA、AC200V・1.0kA

標準接続方式：ソルダレス端子方式（当座金付）接続可能最大電線：8mm² 取付ピッチ：60×34mm 端子ピッチ：9.5 端子カバー表面形型式：TMC-1EA 端子カバー表面形付属：付属ハンドルロック（キャップ式）型式：LC-03 ハンドルロック（キャップ式）付属：別売逆接続：可能漏電表示：有り適合JIS規格：JIS C 8222 Ann2

漏電遮断器 Eシリーズの図面

漏電遮断器の図面（1）

漏電遮断器の図面（2）

漏電遮断器の図面（3）

漏電遮断器の図面（4）

漏電遮断器の図面（5）

※ 上記以外の型番につきましては、カタログを参照して下さい。

型番リスト

表示件数

型番

GB-33EC 15A 15MA 200-415V

注文停止中

GB-123EC 100A W2 200-415V

GB-123ED 125A 30MA 100-200V

GB-153EC 150A W2 200-415V

アンペアフレーム AF

定格感度電流

(mA)

極数

定格遮断容量　AC100Vの時

(kA)

定格遮断容量　AC200Vの時

(kA)

定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件

定格使用電圧

(V)

定格電流

(A)

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

アンペアフレーム詳細 AF

素子数

(極)

動作時間

(秒)

付属スイッチ

過電流引外し方式

定格遮断容量（415V)

(kA)

メーカ注文品番

適合JIS規格

付属部品

RoHS?

最小発注数量

30AF以下	15	2	1.5	1.5	有	100 / 100/200 / 200	15	70	68	57	-	2	0.1	-	熱動	-	2EA1515	JIS C 8222　Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	2	1.5	1.5	有	100 / 100/200 / 200	15	70	68	57	-	2	0.1	-	熱動	-	2EA1530	JIS C 8222　Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	2	1.5	1.5	有	100 / 100/200 / 200	20	70	68	57	-	2	0.1	-	熱動	-	2EA2015	JIS C 8222　Ann2	端子カバー表面形TMC	10	1個
30AF以下	30	2	1.5	1.5	有	100 / 100/200 / 200	20	70	68	57	-	2	0.1	-	熱動	-	2EA2030	JIS C 8222　Ann2	端子カバー表面形TMC	-	1個
30AF以下	15	2	1.5	1.5	有	100 / 100/200 / 200	30	70	68	57	-	2	0.1	-	熱動	-	2EA3015	JIS C 8222　Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	2	1.5	1.5	有	100 / 100/200 / 200	30	70	68	57	-	2	0.1	-	熱動	-	2EA3030	JIS C 8222　Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	3	5	5	-	100 ～ 200	1.3	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC01315	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	3	5	5	-	100 ～ 200	1.3	105	70	67.5	-	3	0.1	補助スイッチAX	完全電磁	-	3MEC01330A	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	3	5	5	-	100 ～ 200	2.6	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC02615	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	15	3	5	5	-	100 ～ 200	4.2	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC04215	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	3	5	5	-	100 ～ 200	4.2	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC04230	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	30	3	5	5	-	100 ～ 200	4.2	105	70	67.5	-	3	0.1	補助スイッチAX	完全電磁	-	3MEC04230A	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	3	5	5	-	100 ～ 200	5.5	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC05515	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	3	5	5	-	100 ～ 200	15	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC15015	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	3	5	5	-	100 ～ 200	15	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC15030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	3	5	5	-	100 ～ 200	20	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC20015	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	3	5	5	-	100 ～ 200	20	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC20030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	30	3	5	5	-	100 ～ 200	25	105	70	67.5	-	3	0.1	補助スイッチAX	完全電磁	-	3MEC25030A	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	30	3	5	5	-	100 ～ 200	30	105	70	67.5	-	3	0.1	-	完全電磁	-	3MEC30030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	15	3	5	5	-	100 ～ 200	15	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC1515	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	15	3	-	5	有	200 ～ 415	15	105	70	67.5	-	3	0.1	-	熱動電磁	2.5	33EC15154	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	30	3	5	5	-	100 ～ 200	15	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC1530	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	15	3	5	5	-	100 ～ 200	20	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC2015	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	30	3	5	5	-	100 ～ 200	20	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC2030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	100	3	5	5	-	100 ～ 200	20	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC20100	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
30AF以下	30	3	5	5	-	100 ～ 200	30	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC3030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
30AF以下	100	3	5	5	-	100 ～ 200	30	105	70	67.5	-	3	0.1	-	熱動電磁	-	33EC30100	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
50AF	30	2	5	5	-	100 ～ 200	40	105	47	67.5	-	2	0.1	-	熱動電磁	-	52EC4030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
50AF	15	2	5	5	-	100 ～ 200	50	105	47	67.5	-	2	0.1	-	熱動電磁	-	52EC5015	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
50AF	30	2	5	5	-	100 ～ 200	50	105	47	67.5	-	2	0.1	-	熱動電磁	-	52EC5030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
50AF	30	3	5	5	-	100 ～ 200	20	105	70	67.5	-	3	0.1	-	熱動電磁	-	53EC2030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
50AF	30	3	5	5	-	100 ～ 200	30	105	70	67.5	-	3	0.1	-	熱動電磁	-	53EC3030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
50AF	30	3	5	5	-	100 ～ 200	40	105	70	67.5	-	3	0.1	-	熱動電磁	-	53EC4030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
50AF	30	3	5	5	-	100 ～ 200	50	105	70	67.5	-	3	0.1	-	熱動電磁	-	53EC5030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
50AF	100	3	5	5	-	100 ～ 200	50	105	70	67.5	-	3	0.1	-	熱動電磁	-	53EC50100	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
60AF	15	3	5	5	-	100 ～ 200	60	105	70	67.5	-	3	0.1	-	熱動電磁	-	63EC6015	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
60AF	30	3	5	5	-	100 ～ 200	60	105	70	67.5	-	3	0.1	-	熱動電磁	-	63EC6030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
60AF	100	3	5	5	-	100 ～ 200	60	105	70	67.5	-	3	0.1	-	熱動電磁	-	63EC60100	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
その他	15	3	10	10	-	100 ～ 200	75	130	75	80	75AF	3	0.1	-	熱動電磁	-	73EC7515	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
その他	30	3	10	10	-	100 ～ 200	75	130	75	80	75AF	3	0.1	-	熱動電磁	-	73EC7530	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
100AF～199AF	100 ～ 500	3	10	10	-	100 ～ 200	75	130	75	80	-	3	0.1	-	熱動電磁	-	103EC07W2	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
100AF～199AF	30	3	10	10	-	100 ～ 200	100	130	75	80	-	3	0.1	-	熱動電磁	-	103EC1030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
100AF～199AF	100 ～ 500	3	-	25	有	200 ～ 415	100	130	75	80	-	3	0.1	-	熱動電磁	7.5	123EC10W24	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
100AF～199AF	30	3	10	10	-	100 ～ 200	125	130	75	80	-	3	0.1	-	熱動電磁	-	123ED1230	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
100AF～199AF	100 ～ 500	3	-	25	-	200 ～ 415	150	130	75	80	-	3	0.1	-	熱動電磁	-	153EC15W24	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
200AF～399AF	30	2	35	35	-	100 ～ 200	200	165	105	82	-	2	0.1	-	熱動電磁	-	222EA2030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
200AF～399AF	30	3	-	35	有	200 ～ 415	150	165	105	82	-	3	0.1	-	熱動電磁	18	223EA1530	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
200AF～399AF	30	3	-	35	有	200 ～ 415	200	165	105	82	-	3	0.1	-	熱動電磁	18	223EA2030	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	-	1個
200AF～399AF	100 ～ 500	3	-	35	有	200 ～ 415	200	165	105	82	-	3	0.1	-	熱動電磁	18	223EA20W2	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
200AF～399AF	100 ～ 500	3	-	35	有	200 ～ 415	225	165	105	82	-	3	0.1	-	熱動電磁	18	223EA22W2	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
200AF～399AF	100 ～ 500	3	-	35	有	200 ～ 415	250	165	105	82	-	3	0.1	-	熱動電磁	18	253EA25W2	-	-	10	1個
その他	100 ～ 500	3	10	10	-	100 ～ 200	75	130	75	80	75AF	3	0.45	-	熱動電磁	-	73EC75W2L	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個
200AF～399AF	100 ～ 500	3	-	35	有	200 ～ 415	200	165	105	82	-	3	0.45	-	熱動電磁	18	223EA20W2L	JIS C 8201-2-2 Ann2	端子カバー表面形TMC	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	11日目
6,220円 ( 6,842円 )	11日目
6,220円3,378円 ( 3,716円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
4,762円 ( 5,238円 )	5日目
9,133円6,393円 ( 7,032円 )	在庫品1日目当日出荷可能
12,850円 ( 14,135円 )	11日目
11,730円 ( 12,903円 )	在庫品1日目当日出荷可能
11,730円 ( 12,903円 )	在庫品1日目当日出荷可能
11,730円 ( 12,903円 )	11日目
12,850円 ( 14,135円 )	11日目
11,730円 ( 12,903円 )	11日目
9,133円 ( 10,046円 )	在庫品1日目当日出荷可能
8,425円 ( 9,268円 )	1日目
11,730円 ( 12,903円 )	在庫品1日目当日出荷可能
11,730円 ( 12,903円 )	4日目
12,850円 ( 14,135円 )	11日目
11,730円 ( 12,903円 )	在庫品1日目当日出荷可能
11,530円 ( 12,683円 )	11日目
12,650円 ( 13,915円 )	11日目
8,453円 ( 9,298円 )	在庫品1日目当日出荷可能
11,530円 ( 12,683円 )	11日目
8,453円 ( 9,298円 )	1日目
11,530円 ( 12,683円 )	11日目
11,530円 ( 12,683円 )	在庫品1日目当日出荷可能
11,530円 ( 12,683円 )	在庫品1日目当日出荷可能
10,378円 ( 11,416円 )	1日目
13,670円7,518円 ( 8,270円 )	在庫品1日目当日出荷可能
10,378円 ( 11,416円 )	1日目
14,280円 ( 15,708円 )	4日目
10,341円 ( 11,375円 )	1日目
10,341円 ( 11,375円 )	1日目
14,280円 ( 15,708円 )	在庫品1日目当日出荷可能
14,280円 ( 15,708円 )	11日目
15,300円 ( 16,830円 )	在庫品1日目当日出荷可能
11,204円 ( 12,324円 )	在庫品1日目当日出荷可能
15,300円 ( 16,830円 )	在庫品1日目当日出荷可能
21,320円 ( 23,452円 )	11日目
17,997円 ( 19,797円 )	1日目
28,050円 ( 30,855円 )	11日目
28,050円 ( 30,855円 )	在庫品1日目当日出荷可能
31,010円 ( 34,111円 )	11日目
28,050円 ( 30,855円 )	4日目
28,477円 ( 31,325円 )	1日目
48,550円 ( 53,405円 )	11日目
50,690円 ( 55,759円 )	11日目
50,690円30,414円 ( 33,455円 )	在庫品1日目当日出荷可能
30,736円 ( 33,810円 )	1日目
30,764円 ( 33,840円 )	1日目
55,180円 ( 60,698円 )	11日目
27,130円 ( 29,843円 )	11日目
55,490円 ( 61,039円 )	11日目

詳細情報

基本情報

基本情報

電灯回路と動力回路に最適な漏電遮断器。
【特長】
・漏電遮断器Eシリーズ（経済タイプ）。
・オーバーカレント（OC）付。
・モーター保護兼用、警報スイッチ付、時延型、補助スイッチ付をラインナップ。
・高周波（インバータ等）雷サージ対応系。
・1.3A～600Aサイズ、機能、付属装置など広範囲に使用可能。
【用途】
・電灯回路と動力回路で幅広く使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

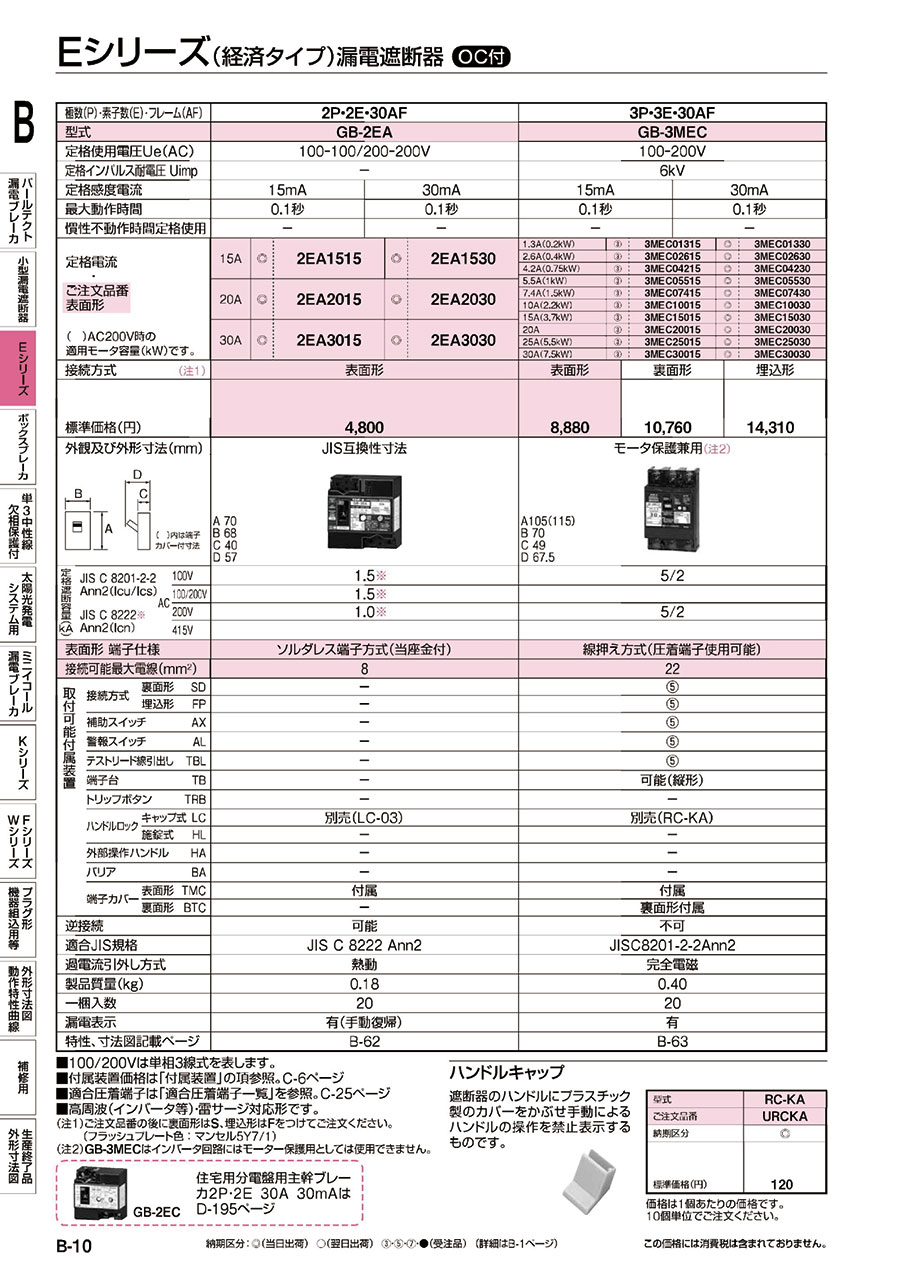

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
